BMX辐条式小轮车车轮结构三维设计

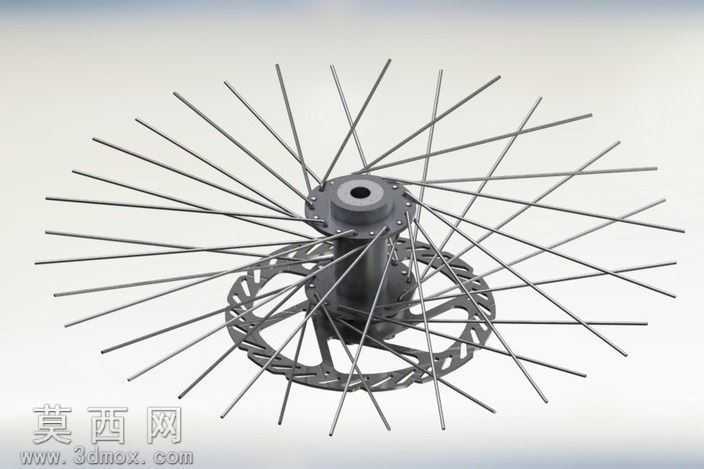

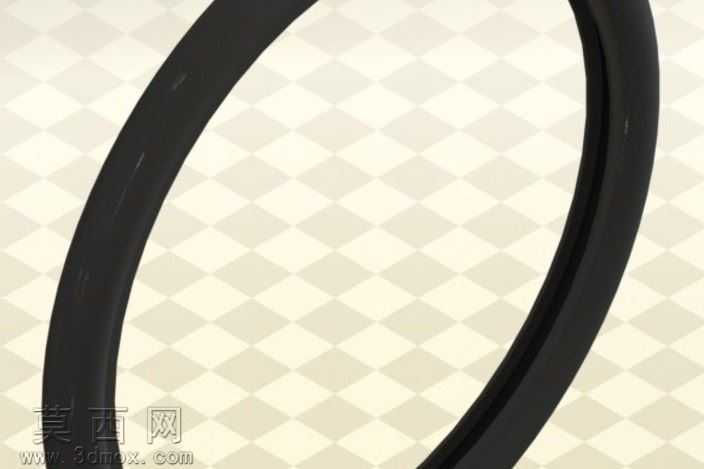

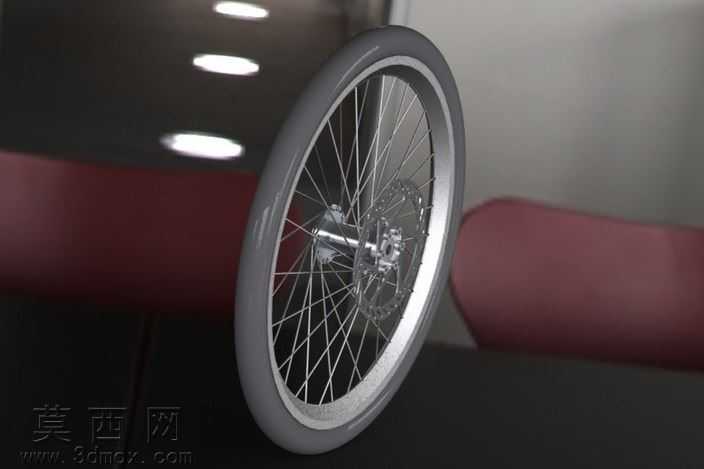

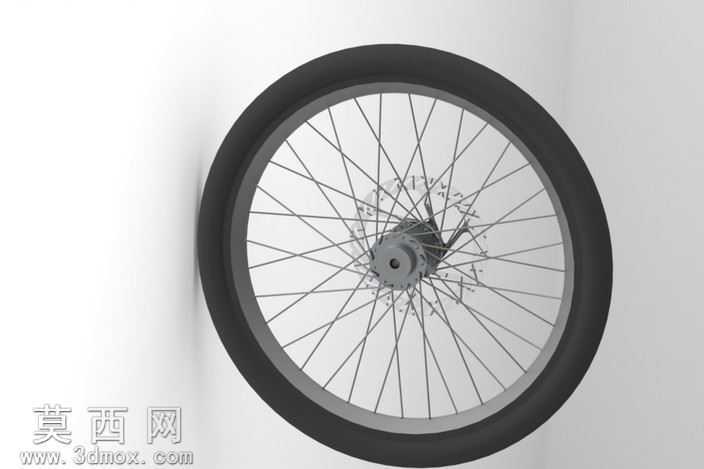

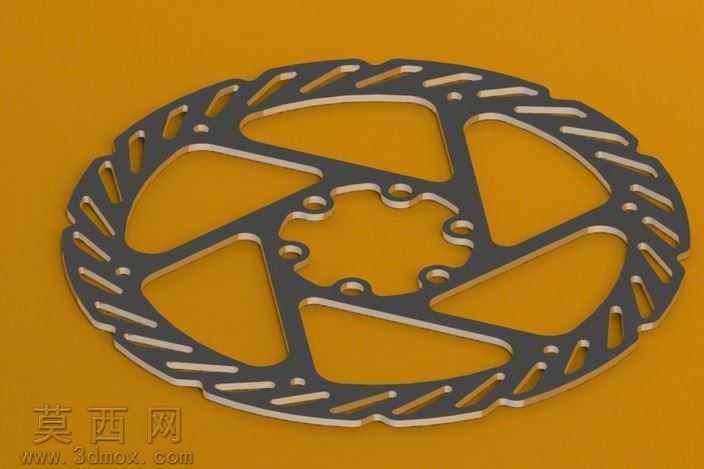

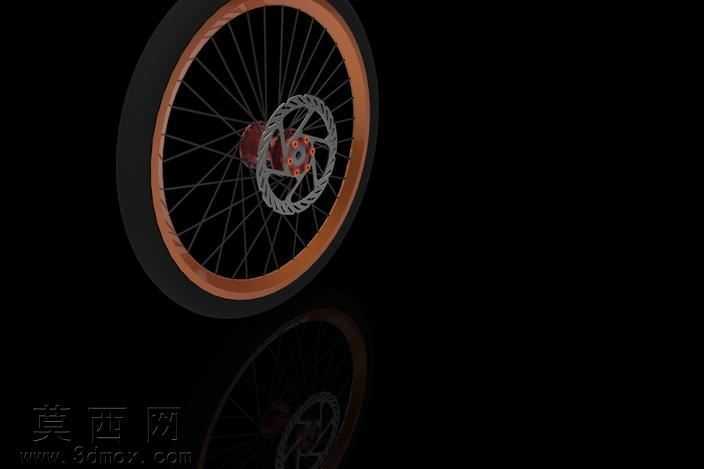

本作品为适配小轮车使用的32辐条轮组三维设计，建模阶段采用SolidWorks完成全参数化结构搭建，首先以旋转凸台命令生成车圈基础轮廓，针对BMX运动的高强度使用需求，将车圈截面设计为双层加厚结构，预留标准轮胎安装槽位，槽壁做圆角过渡处理避免应力集中，同时在车圈内侧均匀排布32个辐条安装孔位，孔位角度严格匹配辐条编织角度，保证每根辐条的受力方向与安装面垂直。花鼓部分采用分体式建模思路，轴心、轴承安装位、辐条法兰、碟刹安装座分别建模后完成装配，其中碟刹安装座预留标准六钉安装孔位，适配常规小轮车碟刹组件，两侧辐条法兰做不等高设计，匹配辐条交叉编织的张力需求，轴承安装位严格按照标准深沟球轴承尺寸设计公差，保证虚拟装配的干涉量为零。辐条建模采用扫掠命令完成，按照32根辐条四交叉的编织逻辑逐一排布，每根辐条的长度、弯曲弧度都根据车圈与花鼓的相对位置做参数化调整，搭配条帽零件完成辐条与车圈的连接结构还原，还原真实轮组的张力传递路径。材质与渲染阶段，车圈、花鼓、碟刹盘采用抛光铝合金材质，调整金属粗糙度参数模拟阳极氧化后的哑光金属质感，辐条采用镀锌钢材材质，添加细微的金属拉丝纹理提升真实感，轮胎采用黑色橡胶材质，调整漫反射与凹凸贴图模拟橡胶表面的细微颗粒质感，渲染场景采用室内影棚布光，通过多盏面光突出轮组的金属反光层次与结构细节，清晰展现各部件的装配关系。设计过程中重点考量轮组的受力合理性，通过调整辐条的排布角度与法兰盘的相对位置，模拟真实轮组的载荷传递路径，保证模型结构符合BMX小轮车的实际使用强度要求，所有零件的尺寸参数均参考民用小轮车的通用行业标准设定，可直接用于结构展示、装配教学或相关改装设计的参考。
