齿轮轮齿感应回火冷却水槽结构设计

　　在齿轮热处理加工产线的感应回火工位，这类冷却水槽是直接对接感应加热工序的核心配套工装，主要承担轮齿区域加热后的精准冷却功能，避免齿轮整体温度过高引发的金相组织异常，同时保证轮齿表层获得预期的硬化层深度与硬度梯度。从实际产线布局来看，该水槽通常紧邻感应加热线圈布置，齿轮完成齿部感应加热后，可直接通过输送网带送入槽内冷却区域，无需长距离转运，减少热量散失带来的工艺参数波动。

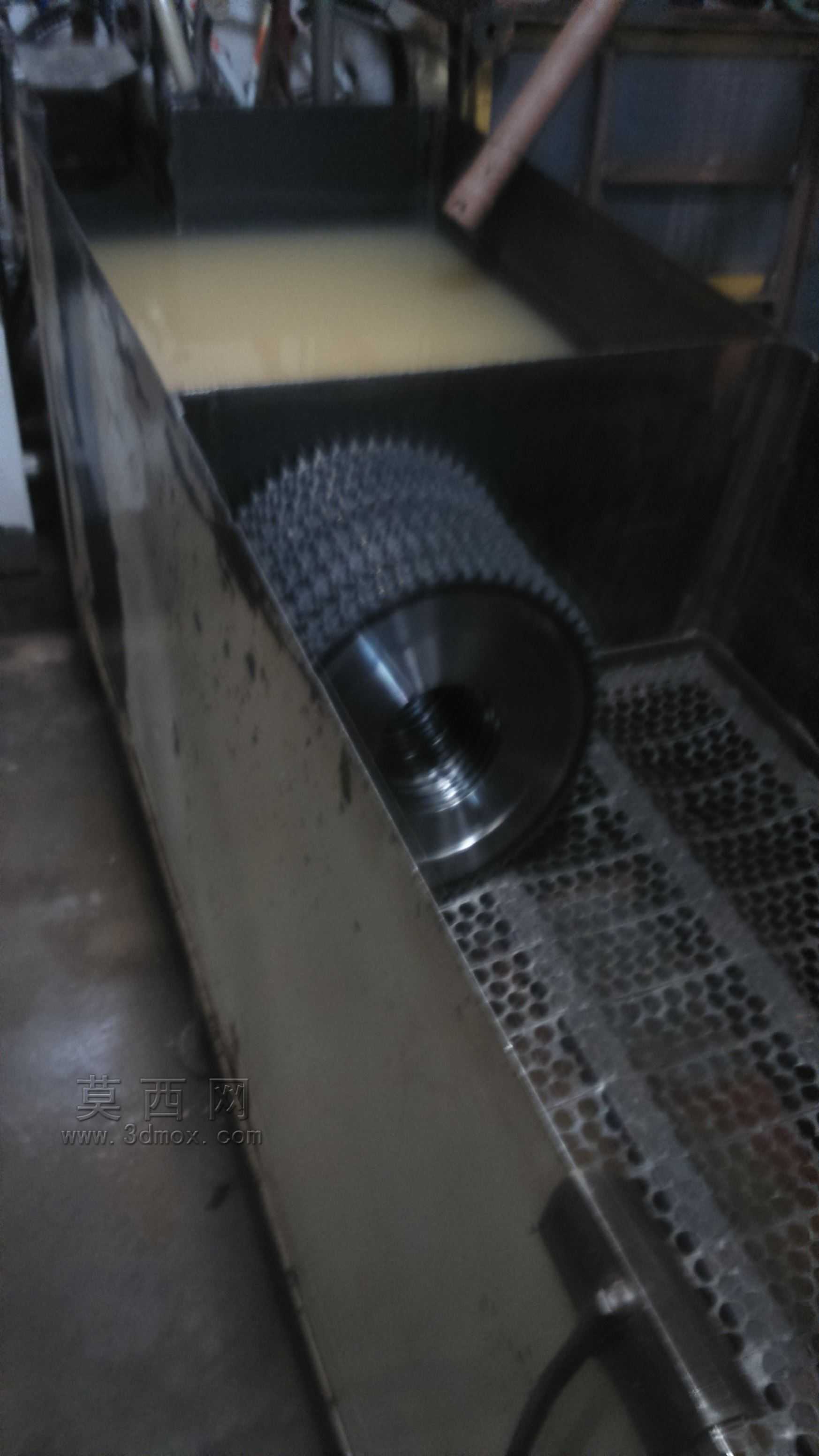

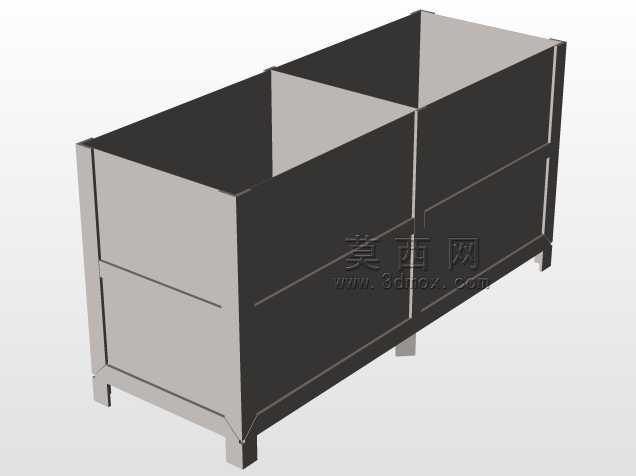

　　槽体整体采用倾斜式敞口结构设计，进料端略高于出料端，槽内铺设冲孔网板作为工件承载面，网孔直径根据加工齿轮的最小外径选定，既要保证冷却液能够顺利穿过网板实现上下对流，又要避免工件或加工过程中脱落的氧化皮卡入网孔造成堵塞。槽体侧壁采用加厚钢板焊接成型，焊缝处做连续满焊处理后打磨平整，防止长期接触淬火介质出现渗漏，槽体底部设置倾斜的沉渣区，氧化皮等杂质会随冷却液流动自然汇集到沉渣区最低点，方便定期清理维护，不需要每次清理都排空整槽冷却液。

　　冷却区域的液位高度经过精准核算，刚好浸没齿轮的轮齿部位，齿轮的轮毂轴孔区域不会接触冷却液，这样既保证轮齿部位的冷却速度满足热处理工艺要求，又能避免轮毂部位因为快速冷却产生不必要的内应力，减少后续精加工环节的变形量。槽体一侧设置的导流板结构，能够让进入槽内的冷却液形成稳定的层流状态，避免冷却液剧烈翻滚造成工件冷却不均，同时可以将加热后产生的蒸汽快速导离工件表面，防止蒸汽膜附着在轮齿表面影响冷却效率。

　　从安装边界来看，该水槽的支撑脚采用可调节高度的结构设计，能够适配不同高度的感应加热设备出料口高度，调节范围覆盖±50mm，安装时不需要额外制作过渡衔接支架，直接通过膨胀螺栓固定在车间硬化地面即可，槽体侧边预留的冷却液进出管口采用标准法兰接口，可直接对接车间现有淬火介质循环过滤系统，不需要额外改装管路。槽体的宽度尺寸匹配常用网带式输送线的带宽，长度方向根据工艺要求的冷却时间设定，结合网带运行速度，保证工件在槽内冷却液中的停留时间刚好满足轮齿回火后的冷却工艺要求，不会出现冷却不足或者过冷的问题。

　　在实际使用过程中，槽体靠近感应加热端的位置设置有挡液板，防止网带带动的冷却液飞溅到感应线圈上，避免线圈因为沾水出现短路故障，挡液板采用可拆卸式安装，磨损后可以快速更换。槽体的敞口设计方便操作人员随时观察槽内冷却液的状态以及工件的冷却情况，出现卡料等异常情况时可以直接伸手处理，不需要拆解额外的防护结构。冲孔网板的承载能力按照单批次最大工件总重量设计，表面做防滑处理，避免齿轮在网带上输送过程中出现打滑偏移，保证每个齿轮的轮齿部位都能完全浸入冷却液中。

　　针对感应淬火工艺的特殊需求，槽体的冷却区域还预留了温度传感器安装位，可实时监测槽内冷却液的温度，配合外部循环系统的制冷单元，将冷却液温度稳定控制在工艺要求的区间内，避免因为环境温度变化或者连续加工导致冷却液温度升高，影响轮齿的冷却效果。槽体的所有外露金属边缘都做了倒角钝化处理，避免操作人员上下料或者维护时被划伤，整体结构没有复杂的传动部件，日常维护只需要定期清理沉渣、检查焊缝密封性即可，故障率极低，非常适合大批量齿轮热处理产线的连续作业需求。

　　不同于通用的冷却水槽，该结构专门针对齿轮轮齿感应回火的工艺特点做了优化，没有多余的冗余结构，所有尺寸设计都围绕轮齿局部冷却的核心需求展开，既保证了工艺稳定性，又尽可能压缩了设备的占地面积，在中小型齿轮加工车间的产线升级改造中，不需要大幅调整现有设备布局即可完成安装对接，能够有效提升感应淬火工序的产品合格率，减少因为冷却不均造成的轮齿硬度不合格、变形超差等质量问题。
