单作用法兰安装式液压油缸结构设计

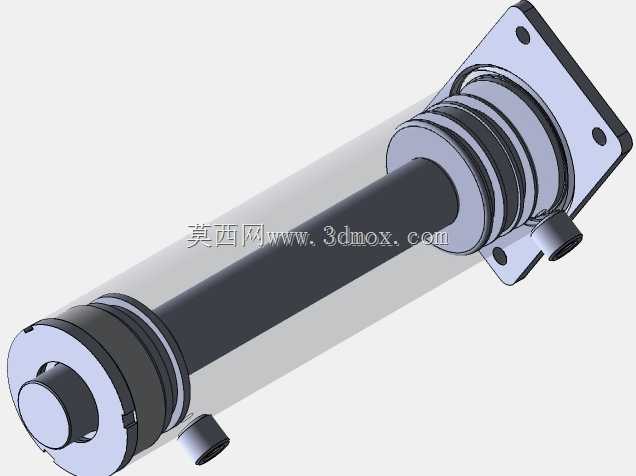

这款带方形安装法兰的单作用柱塞式液压油缸，在中小型设备的顶升、压紧工位应用十分普遍，从工装夹具的工件压紧，到小型维修工位的重物举升，再到自动化产线的短行程直线推压动作，都能见到这类结构的身影。不同于双杆或者活塞式双作用油缸，这款结构采用单柱塞输出，回程依靠负载自重或者外部复位弹簧完成，省去了有杆腔的油口布置与密封设计，整体结构更简单，加工与维护成本更低，适合单向出力、回程无主动驱动需求的工况。从结构设计逻辑来看，缸筒采用透明可视化的外护罩设计，能直观观察柱塞的运行位置与表面状态，日常巡检时不用拆解就能判断柱塞是否存在偏磨、油液渗漏的问题，这点在教学演示场景或者频繁启停的工位上实用性很强。底部的方形安装法兰预留了四个螺栓过孔，安装时可以直接通过螺栓固定在设备基座或者工作台面上，安装基准面与缸筒轴线的垂直度公差控制在0.05mm以内，能避免柱塞伸出时出现侧向偏载，延长密封件与柱塞表面的使用寿命。缸体侧面上下各布置了一个油口，下部油口为进油口，压力油进入缸体后推动柱塞向上伸出完成出力动作，上部油口为排气口兼溢油口，初次充油时打开上部油口排净缸内空气，能避免柱塞运行时出现爬行、抖动的问题，正常运行时上部油口可以接回油管路，收集柱塞表面带出的少量油液。柱塞与缸筒之间采用组合式密封结构，最下方是防尘圈，阻挡外界灰尘、铁屑进入缸体内部，往上依次是导向环、Y型密封圈与斯特封，导向环采用铜基粉末冶金材质，能承受一定的侧向力，避免柱塞与缸筒直接接触刮伤内壁，Y型密封圈负责主密封，承受系统工作压力，斯特封则负责降低柱塞运行时的摩擦阻力，减少爬行现象。顶部的柱塞端盖设置了缓冲垫，当柱塞回程到位时能避免刚性碰撞，降低运行噪音。设计时需要注意安装法兰的螺栓强度要匹配油缸的最大出力，按照1.5倍的安全系数计算螺栓预紧力，避免大负载顶升时法兰变形或者螺栓断裂；柱塞的伸出长度不能超过设计行程，否则会导致柱塞脱出缸体或者密封件损坏；油口连接时要注意管路的通径匹配，进油管路通径过小会导致柱塞伸出速度过慢，压力损失过大。这类油缸的额定工作压力通常在16MPa以内，行程根据实际需求可以在一定范围内调整，安装时要保证负载的作用线与柱塞轴线重合，尽量避免侧向力直接作用在柱塞上，如果工况不可避免存在侧向力，需要在外部加装导向装置，分担柱塞承受的径向载荷。
