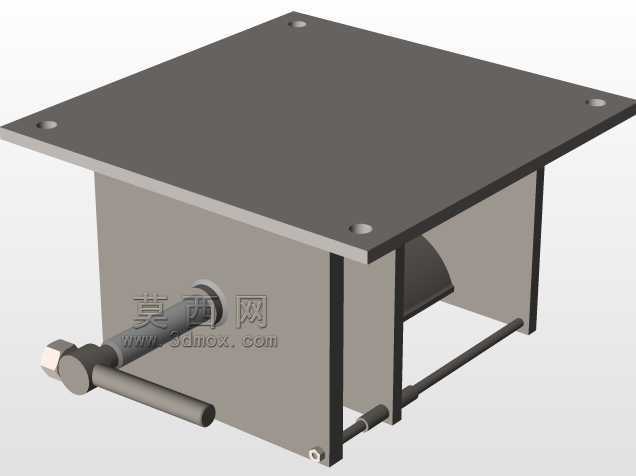

混凝土试件疲劳性能测试试验装置结构

　　在建筑材料性能检测领域，混凝土作为用量最大的结构用材，其长期循环载荷下的疲劳寿命参数，是道路、桥梁、高层建筑、港口工程等结构设计阶段必须获取的核心力学指标，这套试验装置正是为获取混凝土标准试件在循环载荷下的疲劳失效规律而设计的专用测试工装。不同于常规静态压力试验机仅能提供单次静载加载能力，该装置可实现固定频率、固定幅值的循环往复加载，能够模拟混凝土构件在实际服役过程中承受的车辆往复碾压、风致振动、潮汐荷载反复作用等真实受力工况，为结构抗疲劳设计提供可靠的试验数据支撑。从结构设计逻辑来看，整套装置采用框架式承载主体设计，加载轴线与试件装夹工位保持严格同轴，避免偏载带来的测试数据误差，底座预留标准T型槽安装接口，

　　可直接适配不同规格的混凝土标准试件装夹夹具，无需额外加工过渡连接结构，安装边界兼容多数实验室现有压力测试台架的安装尺寸，不需要对现有试验场地的基础做特殊改造即可完成部署。加载执行端采用可调节行程设计，可根据不同试件的尺寸规格调整加载压头的初始位置，装夹试件时可将压头抬升至足够高度，方便操作人员完成试件对中、固定操作，加载过程中压头的运动轨迹保持直线度公差控制在合理范围内，保证载荷始终垂直作用于试件承压面，减少侧向分力对试验结果的干扰。装置的装夹工位设置了可更换的承压垫板，针对不同强度等级的混凝土试件，可更换对应硬度的垫板，避免压头直接接触高硬度试件造成接触面损伤，延长核心加载部件的使用寿命，同时垫板表面做了平面度处理，

　　保证试件承压面受力均匀，不会出现局部应力集中导致试件提前失效，影响疲劳寿命测试结果的准确性。在功能实现层面，装置预留了载荷传感器、位移传感器的安装接口，可实时采集循环加载过程中的载荷幅值变化、试件变形量数据，配合外部数据采集系统可完整记录试件从初始加载到疲劳失效全过程的力学参数变化，方便试验人员分析混凝土材料的疲劳损伤演化规律。整套结构的受力部件均经过力学仿真校核，在最大试验载荷工况下，框架的变形量控制在允许范围内，不会因为框架自身弹性变形吸收加载能量，保证施加到试件上的载荷值与设定值一致。考虑到实验室日常使用的操作便利性，装置的运动部件均设置了可靠的限位防护结构，当加载行程达到设定极限位置时会自动触发限位保护，

　　避免超行程运行造成设备结构损坏，同时外露的传动部件均设置了安全防护罩，防止试验过程中试件碎裂产生的碎块飞溅伤人，也避免杂物落入运动副造成部件卡滞。不同于大型通用疲劳测试台架的复杂结构，这套装置针对混凝土试件测试的专属需求做了结构简化，去掉了不必要的通用功能模块，整体结构紧凑，占用实验室空间小，日常维护仅需对运动导向部位做定期润滑即可，不需要复杂的校准流程，适合建材检测实验室、高校土木类实验室开展常规混凝土疲劳性能测试使用。在安装适配性上，装置的整体外形尺寸按照常规实验室进门宽度、吊装设备承重范围做了优化，整体可拆分部件的重量控制在人工辅助吊装设备可搬运的范围内，不需要大型起重设备即可完成现场组装，外接动力接口采用标准通用规格，可直接对接实验室现有液压或者伺服动力源，不需要额外配置专属动力系统，降低设备部署的配套成本。
