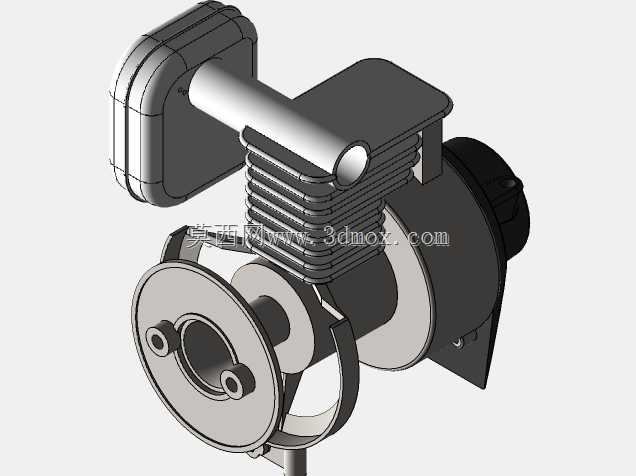

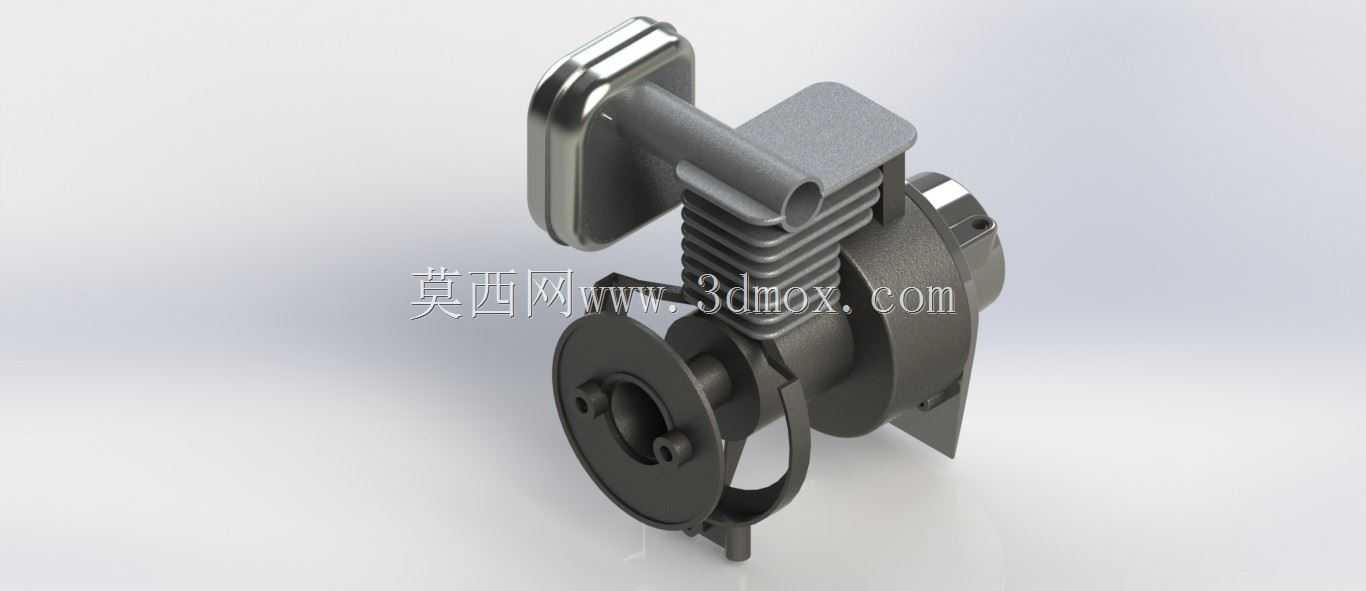

本田GX35风冷四冲程小型动力单元结构

这款小型风冷四冲程动力单元，在园林机械、便携农用机具领域有着极高的普及度，日常背负式割灌机、小型采茶机、便携打药泵、微型耕耘机上都能见到同规格动力的身影，这类机具对动力单元的自重、持续运行稳定性、倾斜工况适应性要求极高，毕竟操作人员需要长时间背负设备作业，过重的动力会大幅提升劳动强度，而林间、坡地作业时机身不可避免会出现大角度倾斜，普通结构的引擎很容易出现润滑失效、燃油供给中断的问题。从结构设计来看，该动力采用OHC顶置凸轮轴配气结构，相比同排量侧置气门结构，进排气效率更高，高转速区间的动力输出更平顺，能匹配7000rpm转速下的额定功率输出，满足便携机具持续高负荷作业的需求。缸体部分采用外露散热鳍片结构，鳍片的排布方向与导风罩的气流流向完全匹配，不需要额外配置水冷循环系统，就能在持续作业时把缸体温度控制在合理区间，既降低了整机自重，也减少了冷却液泄漏、管路堵塞这类水冷系统常见故障点，适配户外无维护条件的作业场景。润滑系统采用隔膜式溢流连润滑结构，打破了传统四冲程引擎必须水平放置的限制，在机身大角度倾斜甚至短时倒置的工况下，依然能保证各摩擦副的润滑油供给，不会出现拉缸、配气机构干磨的问题，这也是它能被广泛应用在便携背负式机具上的核心设计亮点。燃油供给同样匹配隔膜式化油器，在倾斜工况下能稳定完成燃油输送，不会出现燃油液面波动导致的供油不稳、熄火问题。从安装边界来看，该动力的输出轴端预留了标准化的安装法兰与连接轴径，可直接匹配离心式离合器，对接不同机具的传动系统，不需要额外做复杂的转接结构；机身的安装固定点采用对称式布局，能适配不同机架的安装孔位，不管是改装到便携发电单元、小型滑板动力，还是匹配原有园林机具的替换维修，都能快速完成装配。缸径与行程的匹配偏向高转速扭矩输出，在5500rpm区间就能输出峰值扭矩，刚好匹配割灌机、打药泵这类机具的常用作业转速区间，不需要额外做复杂的减速增扭结构，就能让作业端获得足够的切削、泵压驱动力。整机的外部结构件做了轻量化设计，油箱、导风罩、手拉启动器的排布紧凑，在有限的体积内整合了进气过滤、消音、启动、燃油存储的全部功能，不会出现多余的结构突出，避免在林间作业时被枝桠勾挂，日常搬运、收纳也更方便。
