腕表计时机构加农炮小齿轮结构

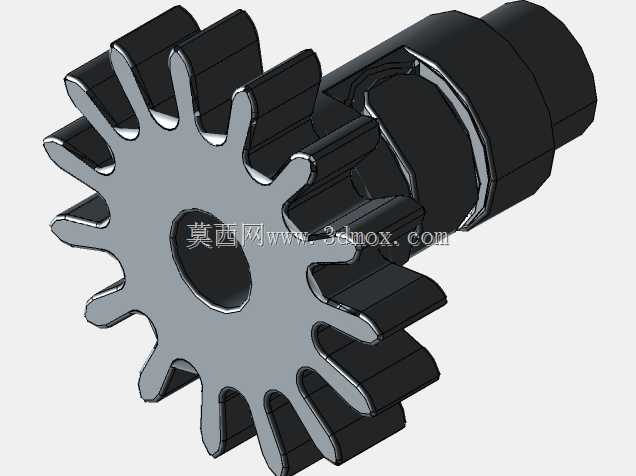

这款带轴一体结构的小齿轮，主要应用于机械腕表的计时传动链路中，是计时模块里衔接离合轮与计时秒轮的核心传动零件，业内常称其为加农炮小齿轮，在计时码表的启停传动环节承担扭矩传递、转速匹配的关键作用。从结构设计来看，齿轮与安装轴采用一体化成型结构，轴段设置有阶梯定位面，装配时可直接卡入主夹板的对应轴孔，轴端的环形卡槽用于安装卡簧，限制齿轮的轴向窜动，保证传动过程中轮齿啮合间隙稳定，不会因腕表佩戴时的姿态变化出现跳齿、卡滞问题。轮齿部分采用修正摆线齿形，这是钟表传动齿轮的专属齿形设计，相比普通渐开线齿，修正摆线齿在极小模数下仍能保证极高的传动效率，啮合过程中滑动摩擦占比极低，能有效降低传动链路的动力损耗，延长机械表的动力储存时长，同时齿顶做了微小的倒角修型，避免装配过程中齿尖磕碰产生毛刺，影响传动平顺性。从安装边界来看，齿轮的齿顶圆直径适配常规计时机芯的夹板间距，轴段的直径公差控制在微米级，与夹板宝石轴承的配合间隙控制在合理范围，既保证转动灵活无卡滞，又不会出现径向晃动导致的啮合偏差。在实际腕表运行过程中，计时功能启动时，离合轮下压与该小齿轮啮合，将基础机芯的动力传递至计时轮系，带动计时秒针转动；计时停止时离合轮脱开，该齿轮随计时轮系停转，因此齿轮的端面与离合轮的接触位置做了抛光处理，减少离合动作时的摩擦阻力，避免长期使用后出现磨损导致的计时启停卡顿。设计过程中需要严格控制轮齿的径向跳动公差，轴段的同轴度公差也要控制在极小范围内，否则会导致计时秒针运行时出现抖动，影响走时显示精度。这类精密小齿轮的建模过程需要严格匹配齿形参数，每一个齿的等分精度直接决定传动的均匀性，轴段的各阶梯长度也要对应机芯夹板的层间距离，保证装配后各轮系的啮合位置精准，不会出现顶齿或啮合深度不足的问题。
