精密腕表传动离合轮结构设计

　　在机械腕表的机芯传动链路中，离合轮承担着上链与调时功能切换的核心作用，是手动上链机械表、自动机械表调校机构里不可或缺的传动零件。日常佩戴过程中，用户拔出表冠进入调时档位时，离合轮会沿柄轴轴向滑动，与调时轮系啮合，带动时轮、分轮完成时间校准；表冠推回正常档位时，离合轮复位与上链轮系啮合，将表冠转动的扭矩传递给发条盒，完成机芯动力储备的补充，同时切断调时轮系的动力连接，避免走时过程中误触发调时功能。

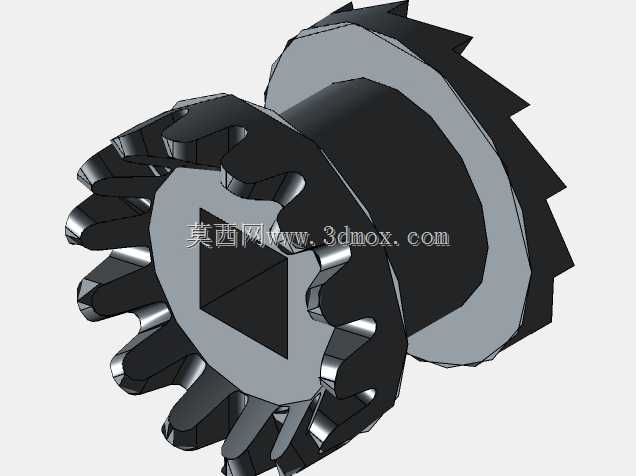

　　从结构设计层面看，该离合轮采用双段式齿形布局，一端为端面棘齿结构，用于和立轮的端面齿配合实现档位切换时的啮合与脱开，齿形做了小角度倒角处理，能减少档位切换时的齿面撞击磨损，提升反复操作的使用寿命；另一端为渐开线圆柱直齿结构，用于和传动轮系稳定啮合传递扭矩，齿向精度控制在微米级，避免啮合过程中出现传动卡顿、跳齿的问题。轮体中心设计为方孔结构，与柄轴的方轴段配合，既能传递周向扭矩，又能保证离合轮沿轴向滑动时的导向精度，方孔的棱边做了微小倒圆，减少滑动过程中与柄轴的摩擦阻力，让表冠档位切换的手感更顺滑。

　　设计过程中需要严格控制轮体的轴向尺寸与径向跳动公差，轮体的总长度要匹配机芯夹板的档位间隙，保证离合轮在两个工作档位都能达到设计啮合深度，既不会因为啮合过浅导致跳齿，也不会因为啮合过深导致档位切换卡滞。外圆的径向跳动公差需要控制在0.01mm以内，避免高速传动时出现轮系偏摆，影响走时精度。齿部的表面粗糙度要求达到Ra0.8以下，减少啮合传动的能量损耗，降低机芯运行的噪音。材料选型上通常采用铅黄铜或不锈钢材质，铅黄铜切削性能优异，适合精密微小零件的加工，表面做镀镍处理提升耐磨性能；不锈钢材质强度更高，抗变形能力更强，适合高频次操作的运动款腕表使用。

　　安装时需要配合离合杆、离合杆簧的定位压力，保证离合轮在非操作状态下不会出现轴向窜动，同时档位切换时的推力控制在合理区间，兼顾操作手感与机构可靠性。这类微小精密传动件的建模过程，需要重点还原齿形的细节特征、中心方孔的配合公差、各段轴径的台阶尺寸，确保模型能直接用于机芯结构的虚拟装配验证，检查与周边轮系、夹板、柄轴的干涉情况，为后续的零件加工、机芯装配提供准确的三维数据支撑。
