7750计时器用移动环结构设计

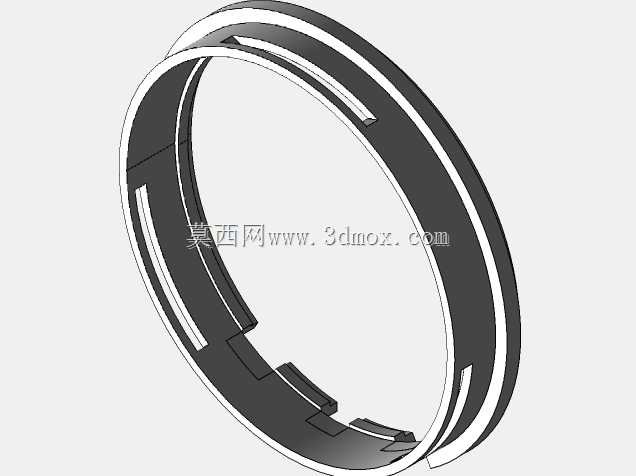

在精密计时仪器的机芯结构中，这类环形移动件是保障计时功能顺畅切换的核心配套零件，主要应用于机械计时器的计时启停、归零动作的传动链路中，承担着卡位联动、行程限位的关键作用。从结构设计逻辑来看，该零件采用薄壁环形基体设计，环体内侧分布的多组凸台与卡槽结构，是和机芯内部计时拨爪、离合杆组配合的核心接口，凸台的位置度、卡槽的深度公差直接决定了计时动作切换时的手感与可靠性，设计时需要严格匹配对应机芯的传动件行程，避免出现卡位过紧导致的操作卡顿，或是间隙过大引发的计时跳针问题。

从安装边界维度考量，该环形件的内外径尺寸需要适配机芯夹板的对应安装槽位，环体的轴向厚度要控制在夹板层间的预留间隙范围内，装配时需要嵌入夹板的环形导向槽内，保证环体可沿周向顺畅转动，无轴向窜动。环体上开设的多组缺口结构，一方面是为了避让机芯内部的跨轮、秒轮等固定轴系，避免转动过程中与其他固定零件发生运动干涉，另一方面部分缺口是作为传动件的驱动卡位，接收来自计时按键传动链的动力，带动环体完成设定角度的周向转动，进而触发对应的计时离合结构动作。

在实际应用场景中，这类零件常见于机械计时码表的机芯结构中，是计时模块的基础传动零件，日常使用中频繁的计时启停、归零操作，都需要该环体持续完成往复转动动作，因此设计时除了要保证结构尺寸的配合精度，还要考虑环体的结构强度，薄壁位置的厚度需要经过受力校核，避免长期往复受力后出现形变，导致传动失效。建模过程中需要重点关注环体上各凸台、卡槽的相对角度位置，所有配合面的倒角需要控制在合理范围，既要去除加工毛刺避免装配卡滞，也不能因为倒角过大影响配合面的有效接触长度，保证传动过程中的动力传递稳定。环体的表面粗糙度也有相应要求，和导向槽接触的环面需要保证足够光滑，降低转动过程中的摩擦阻力，减少长期使用后的磨损量，提升计时机构的整体使用寿命。
