欧米茄腕表后盖精密结构设计

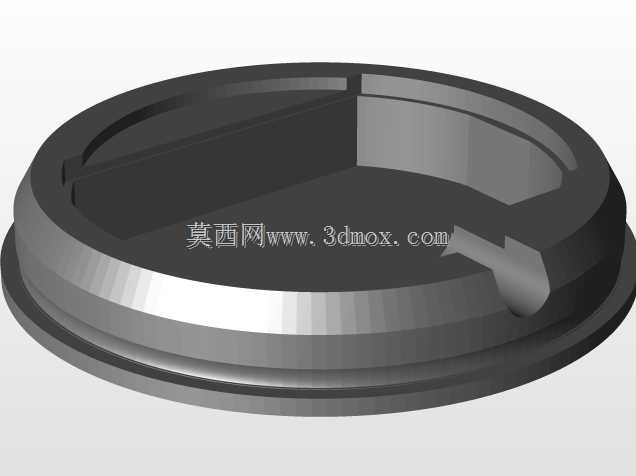

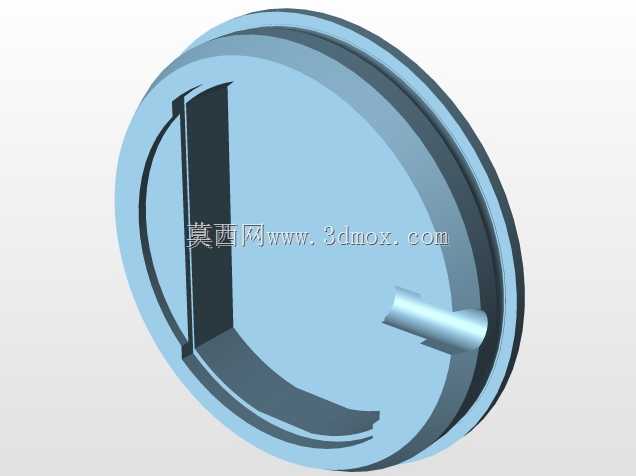

这款圆形壳体类零件是腕表装配体系里的核心密封承压部件，主要应用于正装及运动款腕表的尾部封装环节，承担隔绝外部水汽、粉尘侵入机芯腔体，同时平衡表壳内部装配应力、固定内部机芯定位结构的作用。从结构设计逻辑来看，整体采用薄型圆盘式主体构型，外缘设置阶梯式嵌套止口，该止口结构与表壳尾部的内嵌槽位采用小间隙过渡配合，装配时可通过周向旋转卡入预设的卡位凸台，无需额外设置外露固定螺丝，保证腕表背部外观的整体性与流畅度。零件内侧设置的弧形限位挡边，是针对机芯固定环的定位结构设计，可在装配时卡住机芯衬圈的对应凸起，避免机芯在表壳内部发生周向转动，同时分散腕表跌落、受冲击时的侧向作用力，避免硬冲击直接传递到机芯夹板的薄弱位置。侧部伸出的短圆柱定位销，与表壳内侧的定位孔形成精准配合，装配时可快速确定后盖的周向安装角度，避免后盖旋转卡入时错位刮伤表壳密封胶圈，同时在日常佩戴过程中防止后盖受外力意外旋松脱出。设计过程中充分考虑了腕表的装配公差累积问题，止口的轴向配合尺寸预留了密封胶圈的压缩空间，可保证装入氟橡胶密封圈后，整体压缩量控制在合理区间，既不会因为压缩量过大导致胶圈永久变形丧失密封性能，也不会因为压缩量不足导致防水等级达不到设计要求。零件的外侧表面做了微弧过渡处理，边缘处设置极小的倒角，避免佩戴时后盖边缘剐蹭佩戴者皮肤，同时提升整体外观的精致感。内侧的所有加强结构都做了壁厚均匀化处理，避免厚薄差异过大导致加工过程中出现应力变形，保证零件加工完成后的平面度满足装配要求，不会因为平面度超差导致密封面出现缝隙。从安装边界来看，该零件的整体外径与对应表壳的尾部内径完全匹配，轴向装配深度不超过表壳尾部的预留槽深，装配完成后后盖外表面与表壳尾部齐平，不会出现凸起或凹陷影响佩戴手感与外观一致性。在实际使用场景中，该结构可适配日常防水等级的腕表使用需求，能够承受日常洗手、淋雨等场景的水压冲击，同时具备足够的结构强度，在日常佩戴的轻微磕碰下不会发生凹陷变形，有效保护内部精密机芯结构不受外界环境干扰。
