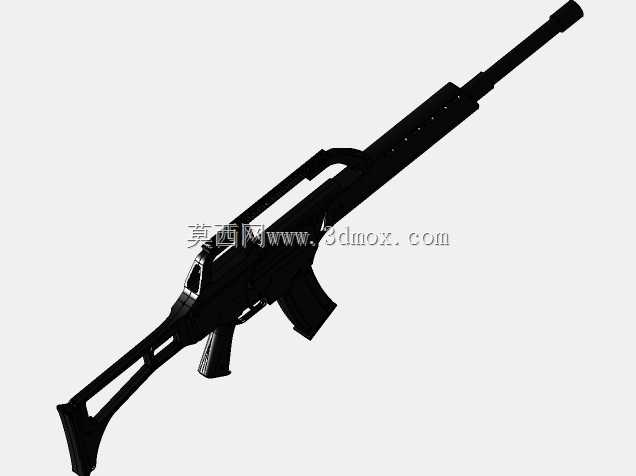

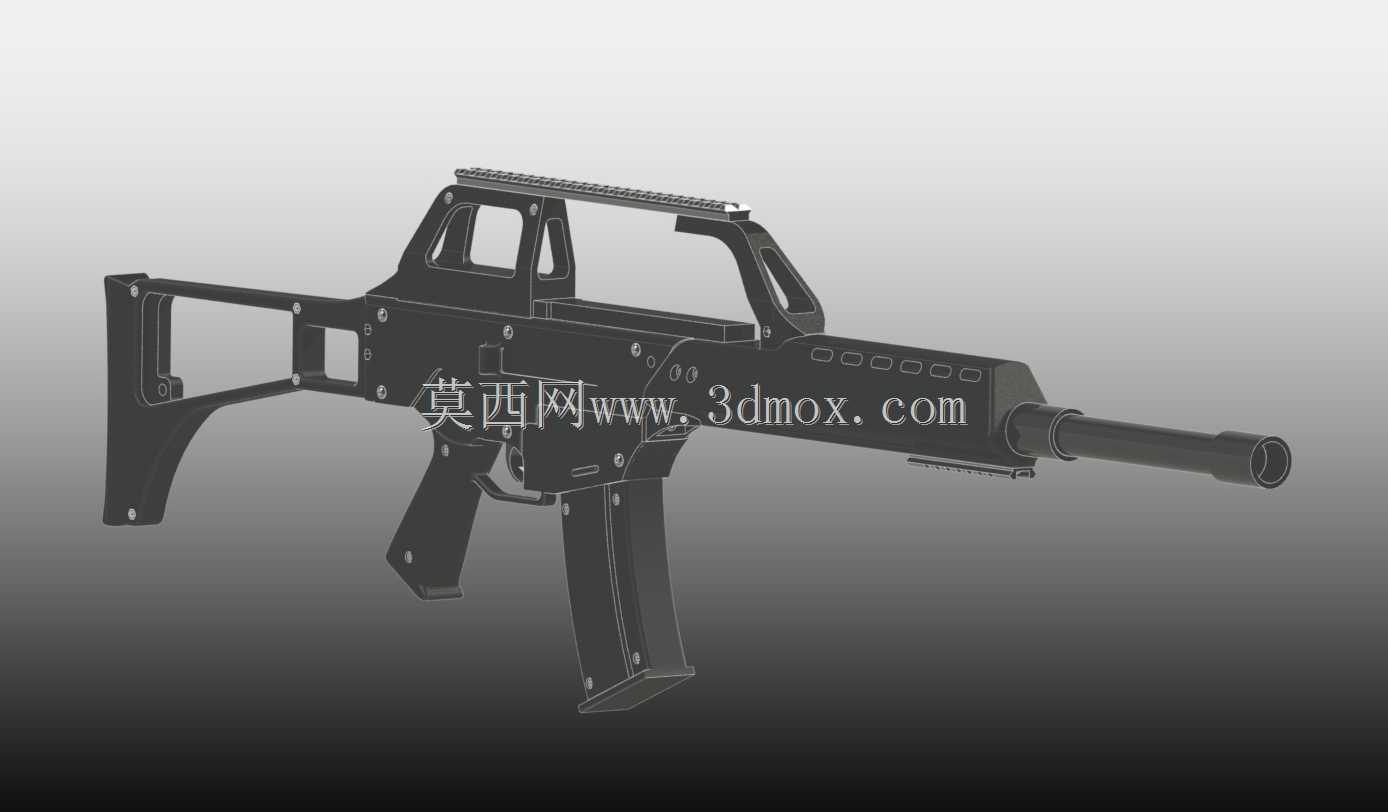

户外娱乐用G36造型激光发射装置结构设计

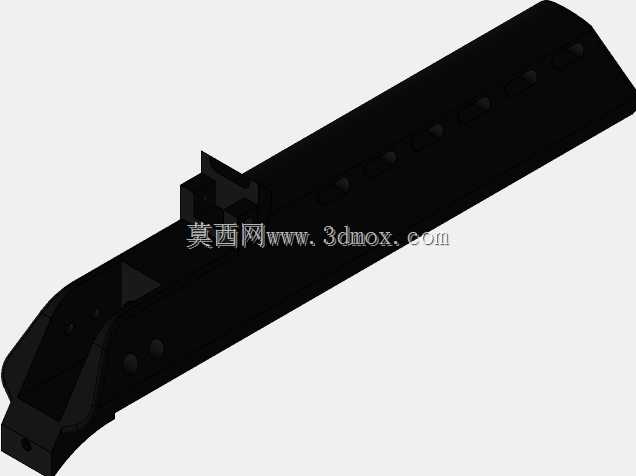

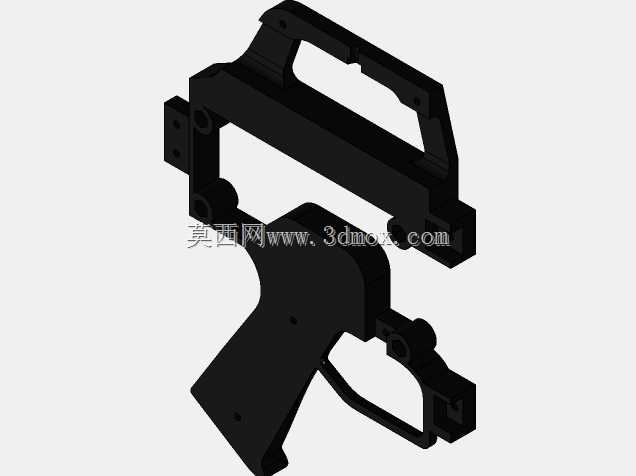

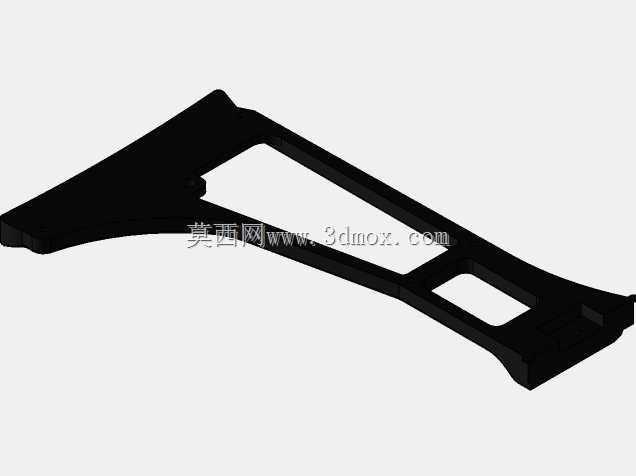

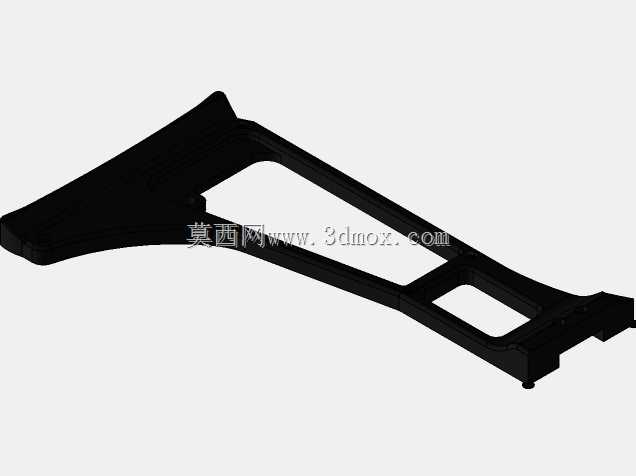

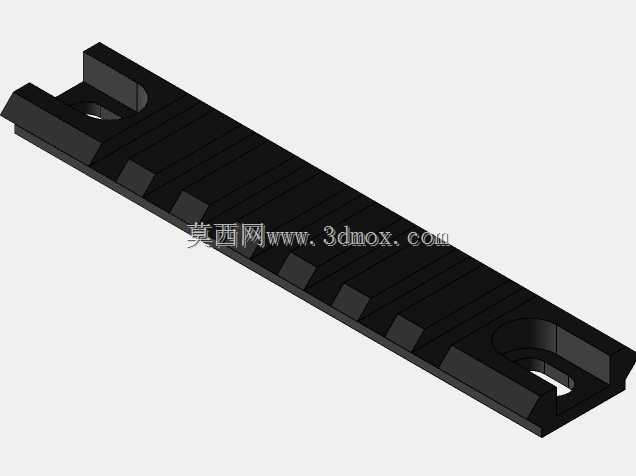

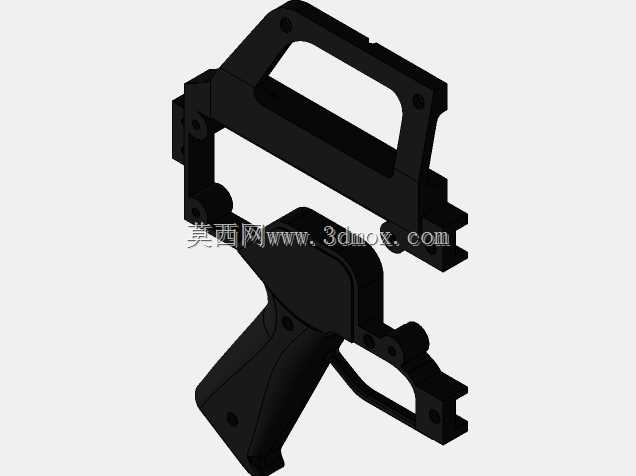

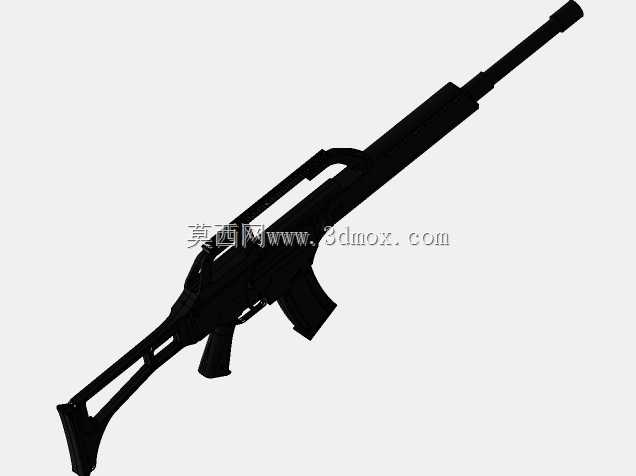

这款G36造型的激光发射装置，主要面向户外真人CS对战、激光射击娱乐场景开发，整体结构参考制式G36步枪的人机工程比例设计，同时针对激光发射系统的安装需求做了适配性调整，没有照搬真铁的内部击发结构，所有腔体预留空间均围绕激光模组、供电模块、触发开关的排布做优化。从结构设计逻辑来看，最初的版本在户外实测中暴露出顶部导轨刚度不足的问题，连续挂载战术配件使用后容易出现形变，后续迭代中针对性降低了顶部皮卡汀尼导轨的安装高度，同时加厚了导轨与机匣连接的支撑筋位，在控制整体重量的前提下提升了结构强度，避免户外跑动、磕碰过程中出现连接位断裂的问题。早期版本的整体长度偏长，在室内CQB对战场景中转向、出枪不够灵活，因此同步开发了短款枪管版本，两个版本的机匣主体结构通用，仅通过更换枪管前端的固定段即可实现长度切换，降低了零配件的开模与替换成本。装置的主体承力结构采用硬质PVC管材与标准接头拼接成型，这类标准件采购成本低、加工难度小，普通玩家也可以根据图纸自行替换损坏的零配件，不需要定制特殊规格的型材。握把部分的倾斜角度参考了真实枪械的持握角度，扳机位置与握把的距离适配成年男性的平均指长，扣动触发开关的行程控制在3mm左右，既避免误触也保证触发响应速度。枪托部分采用镂空折叠结构设计，折叠状态下整体长度可缩短近三分之一，方便收纳携带，展开后托板到扳机的距离适配多数人的抵肩持握姿势，托板表面做了防滑纹理处理，抵肩射击时不会轻易滑动。枪管前端预留了激光模组的调节安装位，可以通过侧面的紧定螺丝微调激光的照射角度，校准后的激光点在20米射程内的偏移量控制在5cm以内，满足户外对战的精度需求。机匣侧面预留了电池仓的开盖结构，不需要拆解主体结构即可更换供电电池，仓盖采用卡扣式固定，开合方便同时具备一定的防泼溅能力，能够适应户外轻度淋雨、扬尘的使用环境。整体结构的安装边界充分考虑了3D打印制作的公差要求，所有配合位的间隙预留0.2mm，普通FDM打印机即可完成全部零配件的打印制作，不需要额外做后期打磨适配，组装时仅需要少量M3螺丝即可完成整体固定，不需要特殊的粘接或焊接工序。
