中控锁空心碳纤维双轮组结构设计

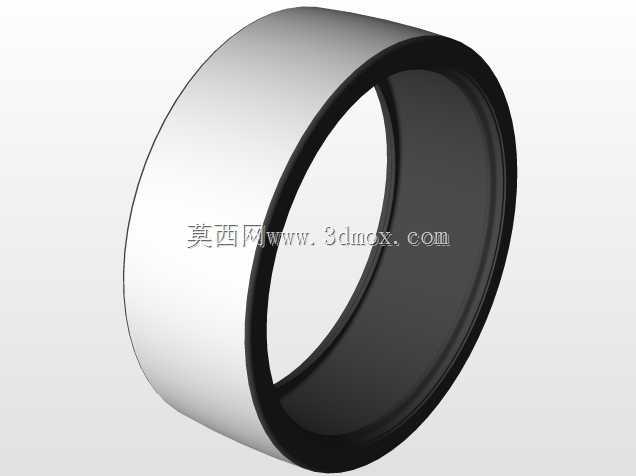

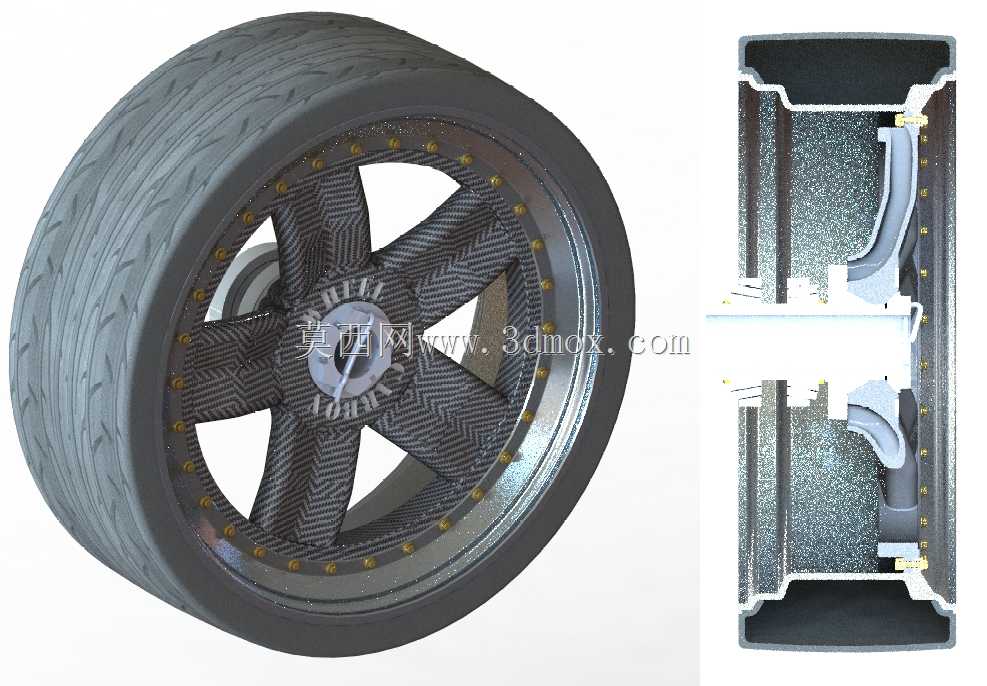

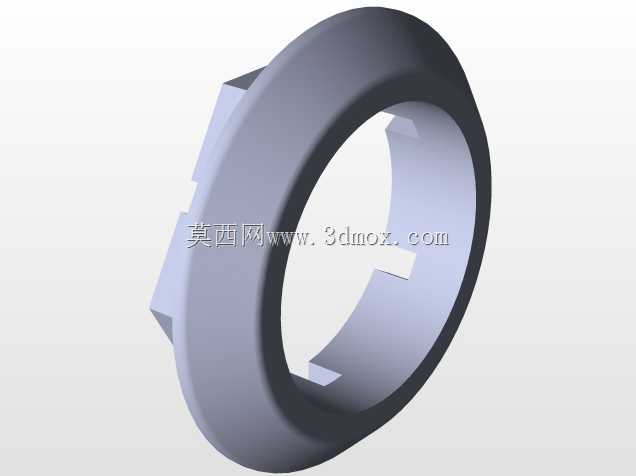

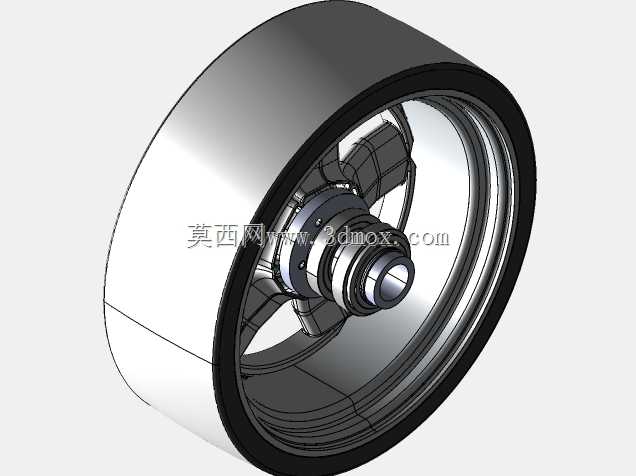

这套双轮组结构采用中控锁止方案搭配空心碳纤维轮辐主体，主要面向高性能改装车、赛道专用车辆的行走系统适配场景，区别于传统多螺栓固定的民用轮毂，单螺栓中控锁结构能大幅缩短赛中换胎的操作时长，同时降低轮边连接结构的整体重量。从实际使用维度看，轮组的空心碳纤维辐条并非单纯追求视觉效果，辐条内部的空腔结构经过受力路径优化，在承受车辆急加速、重刹时的纵向冲击，以及过弯时的侧向载荷时，应力会顺着碳纤维铺层方向均匀传导至轮辋与中心锁止座，避免传统实心金属辐条在交变载荷下容易出现的应力集中问题。设计阶段首先明确了轮组的安装边界：中心锁止座的配合锥面角度匹配通用赛用轮毂的锁紧规格，轮辋的胎圈座直径、宽度符合常规高性能半热熔轮胎的安装尺寸，轮辋边缘的凸缘结构做了加厚处理，应对赛道上路肩剐蹭、轮胎脱圈的风险。轮辐表面的碳纤维纹理并非后期贴图效果，铺层设计时采用了多方向交错叠层方案，0度铺层承担径向载荷，45度铺层抵消侧向扭转力，90度铺层强化辐条与轮辋、中心座的连接强度，空心腔体的壁厚经过多轮拓扑优化，在保证结构刚度满足1.2吨级轴荷使用要求的前提下，比同尺寸锻造铝合金轮组减重近40%。轮组的断面结构可以看到，轮辋内部为中空双层结构，既能够提升轮辋的抗冲击能力，也能在轮胎漏气时提供一定的支撑余量，中心锁止机构的定位台阶做了高精度配合面设计，安装时能够自动对中，避免轮组转动时出现动平衡偏差。需要注意的是，这类碳纤维轮组的使用场景有明确边界，不适合在非铺装路面、重载商用车上使用，其工作温度区间匹配常规刹车系统的热辐射范围，中心锁止螺栓的锁紧扭矩有明确要求，安装时需要配合专用扭矩扳手操作，避免锁止力不足导致轮组松脱，或是锁止力过大压损碳纤维中心座。轮组的整体动平衡校准基准设置在轮辋内侧的平衡块安装槽，安装轮胎后可以在该位置加装平衡块，抵消轮组与轮胎装配后的转动惯量偏差，保证高速行驶时的稳定性。
