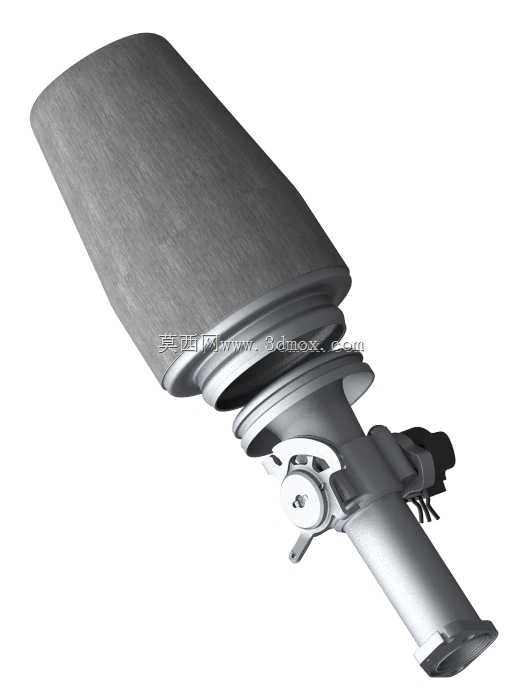

atPower节气门体逆向结构设计成果

　　在汽车进气系统的研发与改装环节，节气门体作为控制发动机进气量的核心执行部件，其结构精度直接决定了空燃比控制效果与动力输出响应速度。这款通过三维扫描完成逆向建模的atPower节气门体，最初是为高校方程式赛车团队的动力单元匹配开发，适配大流量进气需求的高功率调校机型，区别于民用代步车的原厂节气门，其通流截面做了针对性优化，能够在高转速工况下降低进气节流损失，满足赛车动力单元的大进气量需求。从实际装车应用场景来看，这类节气门体多用于性能车改装、大学生方程式赛车动力总成搭建、小型通用航空活塞发动机进气改装等领域，安装位置处于进气歧管与空气滤清器之间的进气道段，通过转轴带动阀片转动来改变通流面积，精准匹配不同负荷下的发动机进气量需求。

　　从结构设计思路来看，逆向扫描过程完整保留了原部件的安装接口尺寸，包括阀体两端的连接法兰定位孔位、阀片转轴的同轴度公差、怠速旁通气道的结构位置，以及节气门位置传感器的安装基座轮廓，确保建模完成后可以直接匹配原有进气系统的安装边界，不需要额外做转接法兰的适配设计。阀体主体采用渐变式通流道设计，进气端采用大口径圆弧过渡结构，避免进气气流在阀片全开状态下产生壁面紊流，降低进气阻力；阀片采用偏心转轴布置，抵消高进气负压下的阀片受力偏转，提升节气门开度控制的精准度，同时在阀体下部集成了怠速调节机构的安装位，可兼容不同规格的怠速控制阀安装需求。从安装边界尺寸来看，阀体进气端接口直径适配大流量进气软管的通用卡箍安装尺寸，

　　出气端法兰的孔位间距与主流性能进气歧管的安装标准保持一致，整体轴向长度控制在紧凑范围内，避免在狭窄的发动机舱内出现安装干涉，转轴伸出端的摇臂结构可直接适配拉线式油门拉索的安装固定，也可通过加装转接支架适配电子油门执行器的安装需求。在逆向建模的精度控制上，扫描过程重点还原了阀片与阀体内壁的配合间隙，确保阀片在全闭状态下的密封性能满足怠速工况的漏气量要求，同时保留了阀体表面的加强筋结构走向，保证部件在高负压工况下的结构刚度，避免阀体变形导致阀片卡滞。这类逆向建模的节气门体结构，既可以作为动力系统改装的结构参考，也可用于节气门性能仿真分析的数模基础，帮助研发人员快速完成进气系统的流场仿真计算，优化不同开度下的进气流量特性，缩短性能部件的研发迭代周期。
