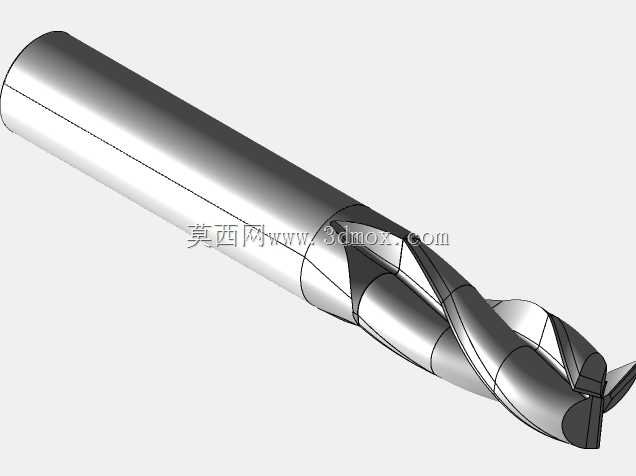

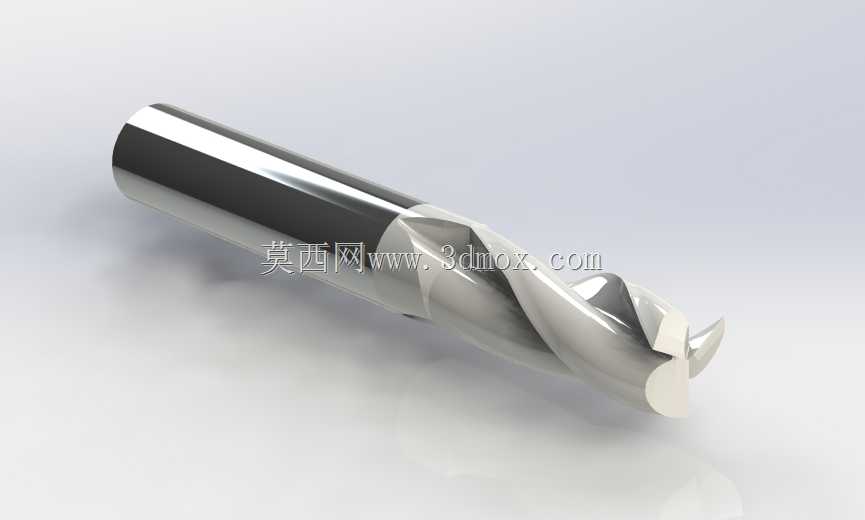

0.5英寸直径变螺旋立铣刀结构设计

这款直径0.5英寸的变螺旋立铣刀，主要面向立式加工中心、数控铣床等设备的金属切削工序，在模具钢、合金钢、铝合金等常见工件材料的平面铣削、槽加工、轮廓铣削场景中均能适配，尤其适合普通等螺旋角铣刀容易出现振纹的薄壁件、深槽加工工况。从结构设计来看，变螺旋角的刀槽设计是核心特点，不同区段的螺旋角存在梯度变化，能够在切削过程中分散切削力的周期性波动，降低切削颤振的发生概率，相比常规等螺旋立铣刀，可有效提升加工表面的光洁度，同时减少刀具在高速切削时的共振损耗。刀体采用整体硬质合金材质设计，切削刃部分经过钝化处理，刃口强度与锋利度做到平衡，既能够应对大切深工况下的冲击载荷，也能保证精加工时的刃口切削精度，避免出现积屑瘤粘附的问题。柄部采用标准直柄结构，直径与切削部分保持一致，可适配常规ER弹簧夹头、液压刀柄等主流装夹结构，装夹时的悬伸长度可根据加工深度灵活调整，安装边界可覆盖多数常规铣削工序的装夹要求，无需额外配置异径套等转接配件。刀齿的排屑槽经过抛光处理，槽型的曲率设计兼顾排屑流畅性与刀体刚性，在湿式切削、微量润滑切削场景下，切屑可顺着螺旋槽顺畅排出，不会出现切屑缠绕刀体的问题，有效避免二次切削刮伤已加工表面。端刃部分设计有过中心的切削结构，可直接完成轴向进给的钻削动作，无需提前预钻工艺孔，能够满足斜向进刀、螺旋下刀等常见数控铣削的走刀需求，减少工序辅助时间。在实际加工应用中，这款铣刀可适配从粗加工到半精加工的多工序需求，粗加工时可采用较大的每齿进给量，变螺旋结构能够有效分散切削冲击，保护机床主轴与刀具本身；半精加工时可适当提高切削线速度，获得更稳定的切削状态，减少后续精加工的余量波动。刀体的芯厚设计采用渐变结构，靠近柄部的位置芯厚更大，提升刀体整体的抗扭刚性，靠近切削端的芯厚适当减小，给排屑槽留出足够空间，平衡刚性与排屑性能的矛盾点，避免长悬伸加工时出现刀体折断的风险。
