带端飞节吊挂式螺旋球簧结构设计

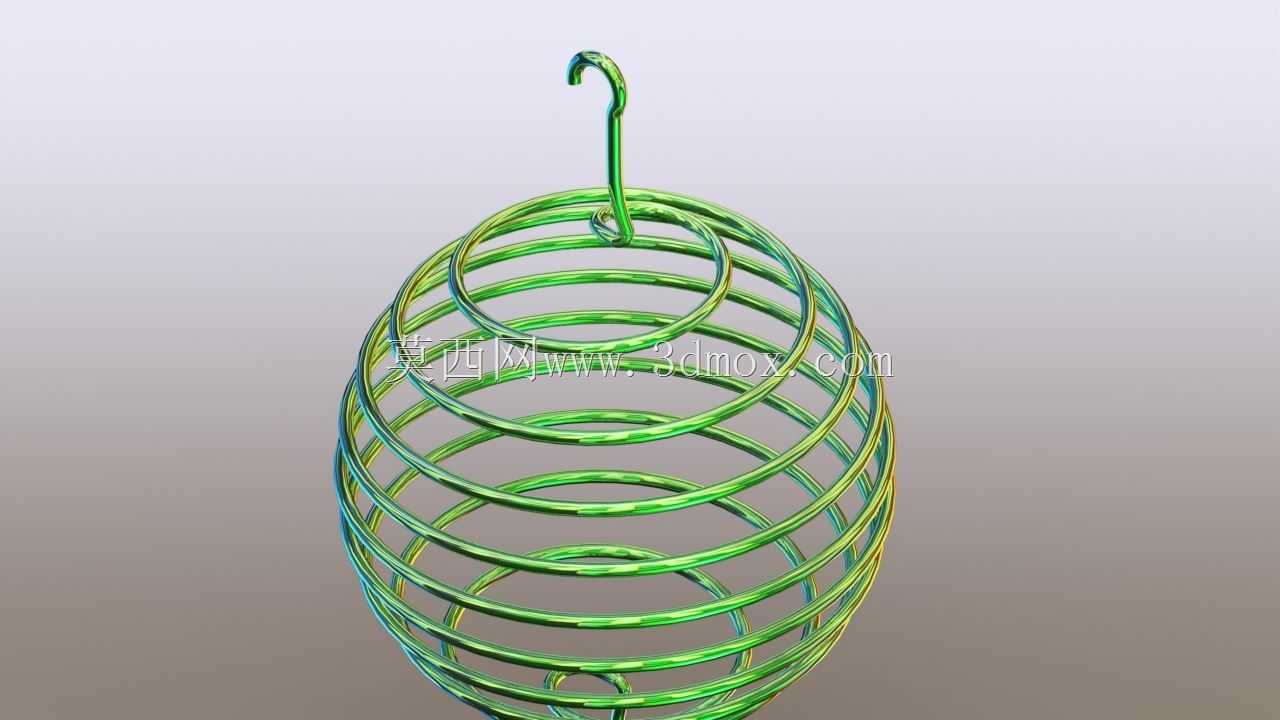

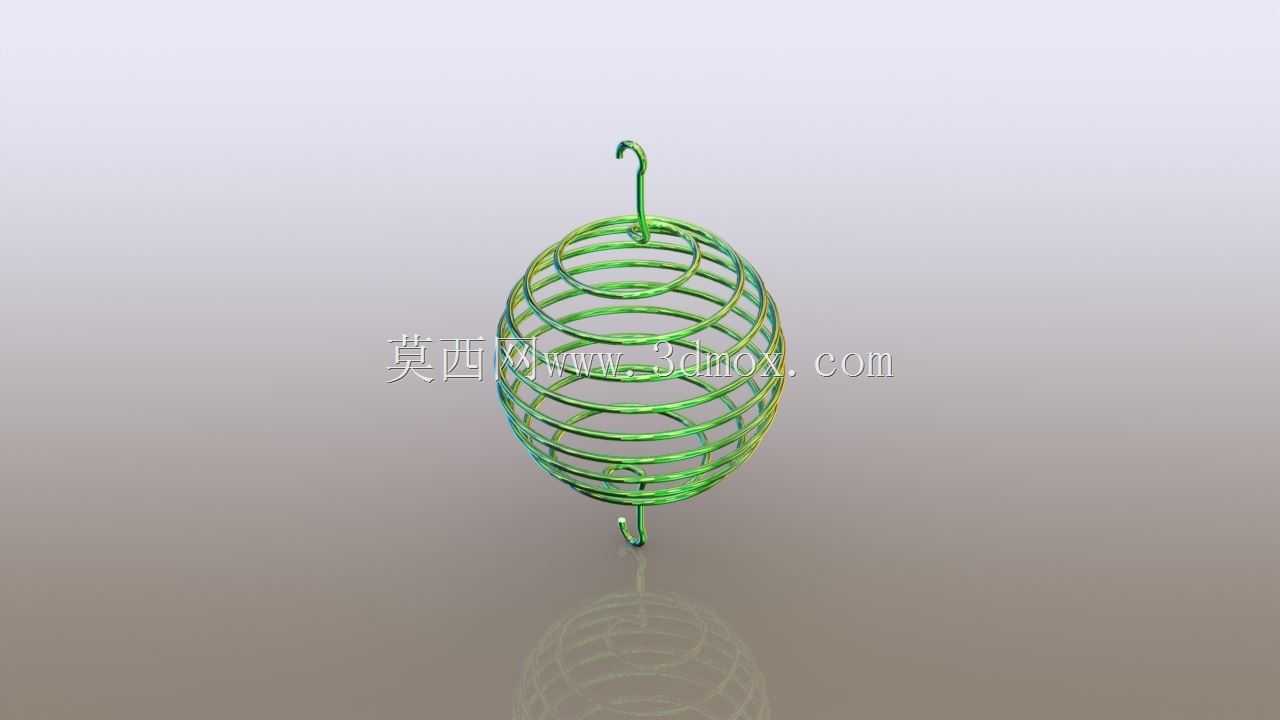

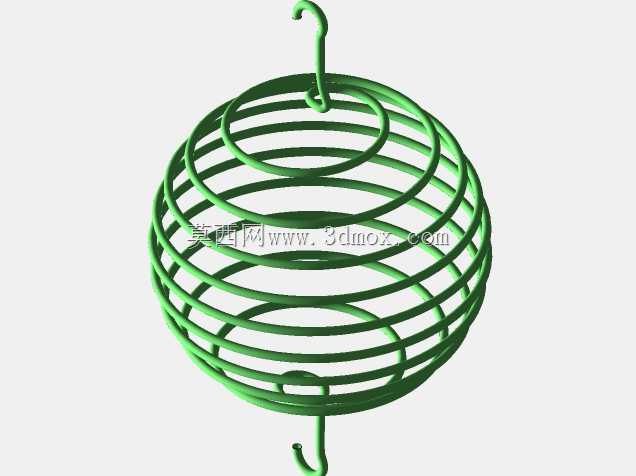

这类带端飞节的球簧结构，常应用在需要弹性缓冲、柔性吊挂或是装饰性弹性承托的场景中，比如小型吊挂灯具的弹性挂接、户外风铃类构件的弹性连接、小型工艺品的弹性支撑结构，部分轻工设备里的柔性限位组件也会用到这类异形弹簧结构。和常规圆柱螺旋弹簧不同，该构件的簧丝绕制轨迹为球形轮廓，整体呈现镂空球体形态，顶端延伸出带弯钩的飞节结构，直接集成吊挂接口，不需要额外配置挂接配件，减少装配环节的零件数量。从设计逻辑来看，建模时首先要确定球形轮廓的基准直径，这一尺寸直接决定构件的整体安装边界，球体直径过大无法适配安装空间，过小则无法提供足够的弹性变形量；簧丝的线径选择需要匹配实际受力需求，线径偏大会导致整体刚度过高，失去弹性缓冲的作用，线径偏小则容易在反复拉伸变形后出现塑性形变，缩短使用寿命。绕制螺距的排布需要兼顾球体轮廓的成型精度和弹性均匀性，从球体上下两端向赤道位置过渡时，螺距需要做渐变调整，避免簧丝出现局部挤压干涉，保证每一圈簧丝在受载时变形均匀，不会出现局部应力集中的问题。顶端的飞节弯钩部分，需要做圆弧过渡处理，不能出现尖锐折角，否则折角位置会成为应力集中点，在吊挂承重时容易出现断裂失效；弯钩的开口尺寸要匹配常用的吊挂轴径，保证挂接后不会出现松脱，同时弯钩和最上端簧圈的衔接位置要平滑过渡，避免挂接时刮伤配套的连接件。实际应用中，这类球簧的镂空球形结构相比实心构件重量更轻，通透的结构在作为装饰性弹性件时也有更好的视觉效果，螺旋绕制的结构可以在轴向、径向都提供一定的弹性变形量，相比单方向受力的圆柱弹簧，能适配多方向的小载荷缓冲需求。建模过程中需要重点校验簧丝的扫掠路径连续性，保证每一圈簧丝的间距均匀，不会出现相邻簧丝贴合摩擦的情况，否则反复变形时相邻簧丝的摩擦会造成表面磨损，加速构件失效；同时要确认顶端弯钩的承重受力方向和簧体的中心轴线重合，避免吊挂时出现偏载，导致簧圈局部受力过大产生变形。安装时需要注意，这类球簧的承载范围有限，仅适用于小载荷的吊挂、缓冲场景，不能作为大载荷的承重弹性件使用，配套的吊挂轴表面要做光滑处理，避免毛刺刮伤弯钩表面的防护层，长期使用时要定期检查簧丝是否出现形变、裂纹，及时更换失效构件，避免连接的物件坠落。
