垂直式快速夹钳工装夹具结构设计

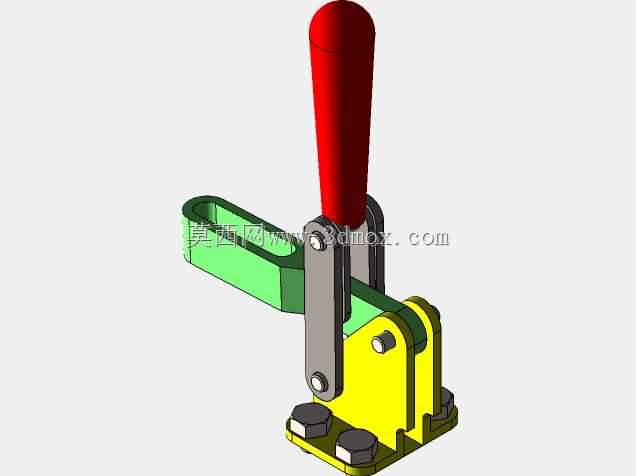

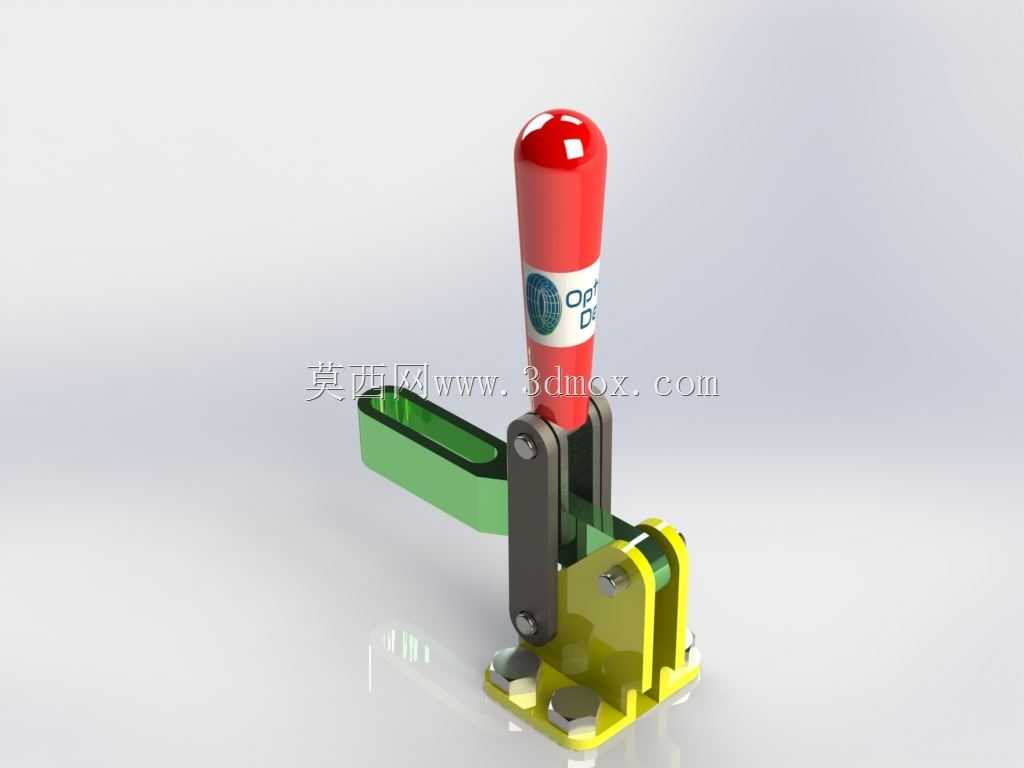

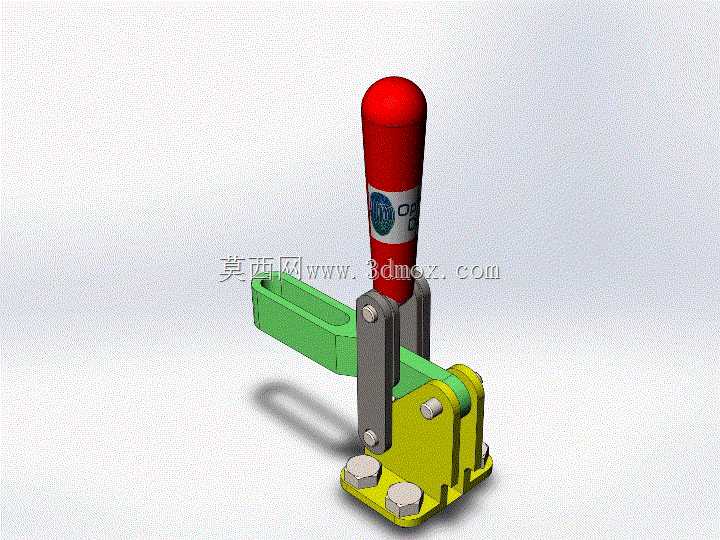

这款垂直式快速夹钳是车间工装治具、仓储工位、生产线辅助定位场景中极为常用的手动夹紧元件，日常作业中主要用于工件加工时的快速压紧、工位物料的临时固定、工装板上治具的快速锁附，相比传统螺栓压紧方式，单次夹紧与释放的操作时长可缩短80%以上，能大幅提升批量作业的工位效率。从结构设计逻辑来看，这款夹钳采用了经典的肘节过死点锁紧原理，操作手柄下压至垂直工位时，内部连杆结构会越过机械死点位置，此时即便承受反向的工件反弹力，夹钳也不会自行松脱，锁紧状态的可靠性完全能满足常规机加工、装配、仓储固定的负载需求；手柄表面做了防滑包覆处理，操作时的握持手感贴合手掌轮廓，长时间重复操作也不易产生手部疲劳，手柄上的标识区可根据使用场景粘贴工位编号、负载提示等标识，方便车间现场的目视化管理。夹钳的底座采用带安装孔的法兰式结构，四个沉头安装孔的孔位间距经过标准化设计，可直接适配市面上多数通用工装板、铝型材工作台的安装孔距，安装时只需通过四颗内六角螺栓即可完成底座固定，无需额外做安装面的二次适配加工；压臂部分做了加长平直处理，压头位置可根据实际被压工件的外形，加装橡胶压头、金属压块等不同材质的压头配件，避免压紧过程中刮伤工件表面，同时压臂的开合角度经过优化，完全打开时压臂抬升高度足够操作人员取放工件，不会出现工件取放时与压臂干涉的情况。从实际使用的边界条件来看，这款夹钳的整体安装高度在闭合状态下处于较低区间，不会过多占用工位的垂直空间，适合在空间紧凑的工装治具上排布使用；夹钳的所有铰接销轴都做了表面淬火处理，长期反复开合使用也不易出现销轴磨损、夹钳晃动的问题，铰接位置的间隙控制在合理范围，既保证开合动作顺畅无卡滞，又不会因间隙过大导致压紧位置出现偏移。在仓储场景中，这类夹钳常被安装在物料周转架上，用于固定周转过程中易滑动的物料，避免物料转运过程中出现移位掉落；在小型零件的铣削、钻孔加工场景中，这类夹钳可组合多台同步使用，从多个方向压紧异形工件，替代复杂的专用工装，降低小批量加工的工装制作成本；在装配生产线上，这类夹钳可用于装配过程中工件的临时定位，保证装配时工件不会出现位移，提升装配精度的一致性。设计这款夹钳的三维模型时，需要重点关注连杆铰接点的位置公差，死点位置的偏移量直接决定夹钳的锁紧可靠性，若铰接点位置设计偏差，会出现手柄压到位后无法锁死、或者锁死之后难以掰开的问题；同时压臂的受力位置需要做加强筋结构，避免长期承受大负载时压臂出现弯曲变形，底座的安装面需要保证足够的平面度，避免安装后夹钳本体出现倾斜，影响压紧精度。
