莱CL200周长铁路锁萨合莱款结构设计

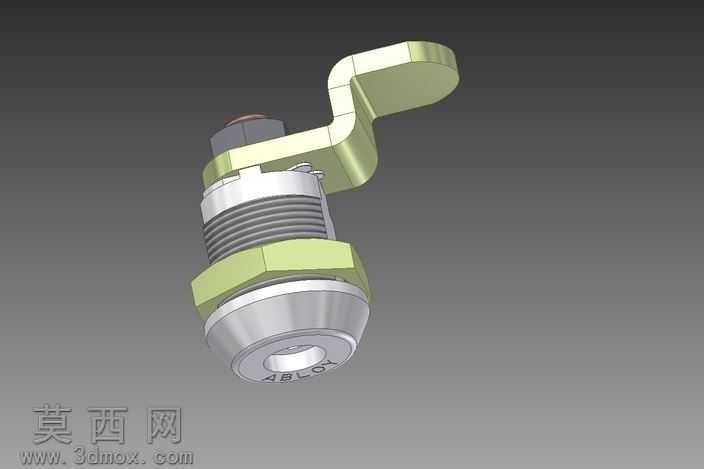

本作品为适配铁路场景使用的莱CL200周长锁具三维建模作品，整体建模过程严格遵循工业锁具的实际装配尺寸与结构逻辑，采用Autodesk Inventor完成全参数化建模，确保各部件尺寸可追溯、可调整，适配后续的工程出图与结构优化需求。建模过程中首先完成锁芯主体的基础结构搭建，还原锁芯外螺纹的精密牙型结构，通过螺旋扫描特征精准刻画螺纹的牙距与牙深，保证螺纹部分与配套锁紧螺母的装配契合度；锁紧螺母采用六角外形设计，建模时通过拉伸切除完成六角棱边的倒角处理，还原五金件的工艺倒角特征，避免锐边结构的设计缺陷。锁体下部的锁头部分还原了品牌标识的刻印细节，通过浮雕特征实现标识的凹凸质感，还原实物的外观细节。上部的弯柄操作件采用钣金折弯的建模思路，先绘制弯柄的展开轮廓草图，通过折弯特征还原其Z型弯折的空间形态，弯折处做圆角过渡处理，匹配实际冲压折弯的工艺特性，弯柄与锁芯的连接部位还原了卡簧与销轴的装配结构，清晰展示锁具的操作联动逻辑。材质渲染阶段，为不同部件匹配对应工业材质：锁芯主体采用镀锌金属材质，调整金属粗糙度参数还原镀锌层的亚光金属质感；弯柄操作件采用喷塑淡绿色金属材质，模拟铁路锁具常用的防护涂层质感；锁紧螺母与锁头部分采用亮面镀铬材质，调整反射参数还原镀铬层的高光反射特性；锁芯内部的密封胶圈采用橡胶材质，调整漫反射与粗糙度参数还原橡胶的哑光弹性质感。整体装配结构严格按照实物的装配层级完成约束，螺纹连接部位采用同轴与面贴合约束，弯柄与锁芯的转动部位采用转动约束，可模拟弯柄的转动操作过程，清晰展示锁具的开启与锁闭的动作逻辑。设计过程中充分考虑铁路场景的使用需求，锁体的螺纹长度适配铁路设施柜体的安装壁厚，弯柄的操作角度符合户外戴手套操作的人机工程需求，整体结构紧凑，防护性强，可直接用于锁具的结构验证、安装模拟以及产品展示场景，建模过程中对所有配合面做了公差预留设计，确保虚拟模型与实物生产的尺寸匹配度，避免装配干涉问题。
