四旋翼社会影响作业无人机结构设计

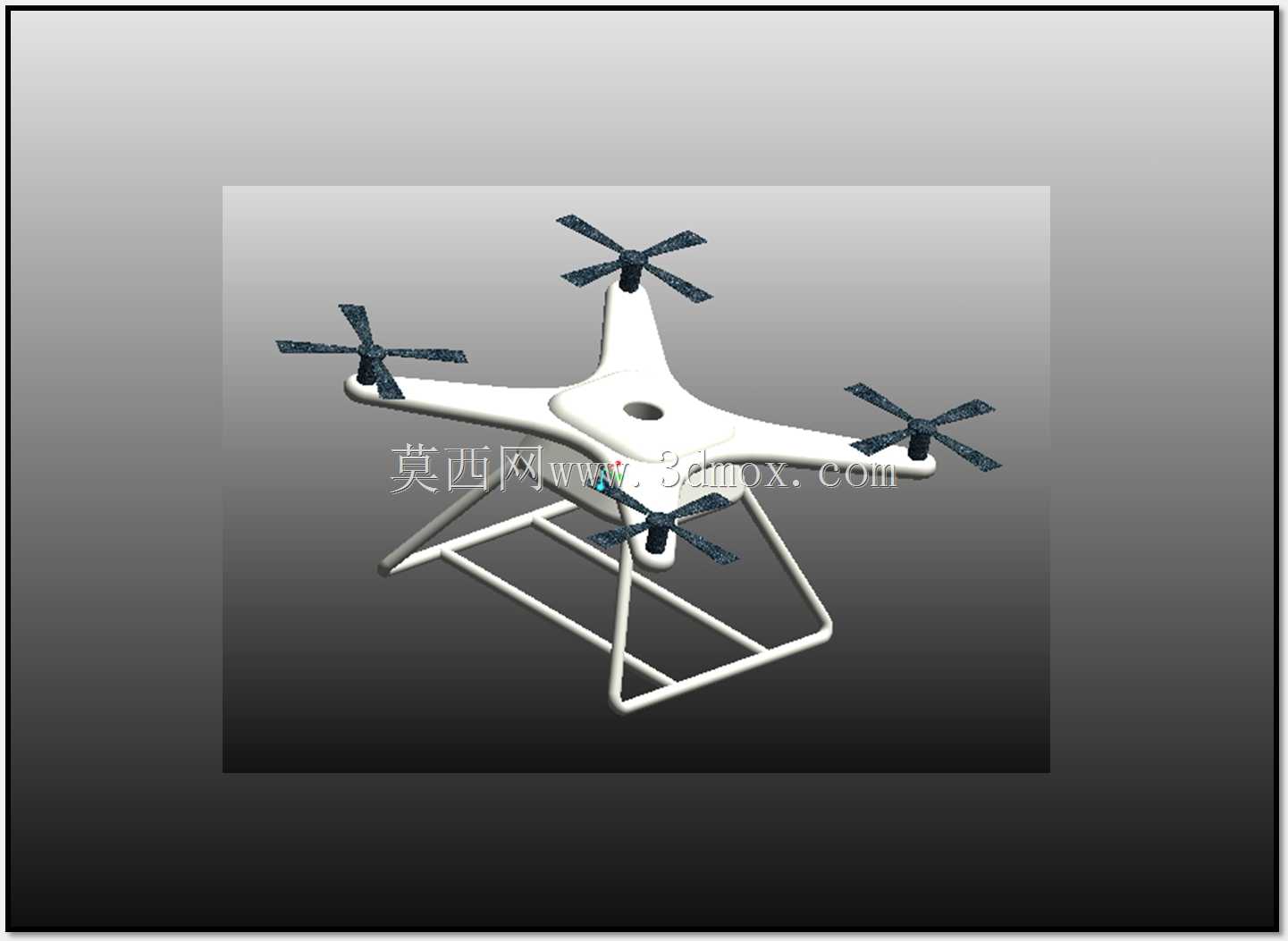

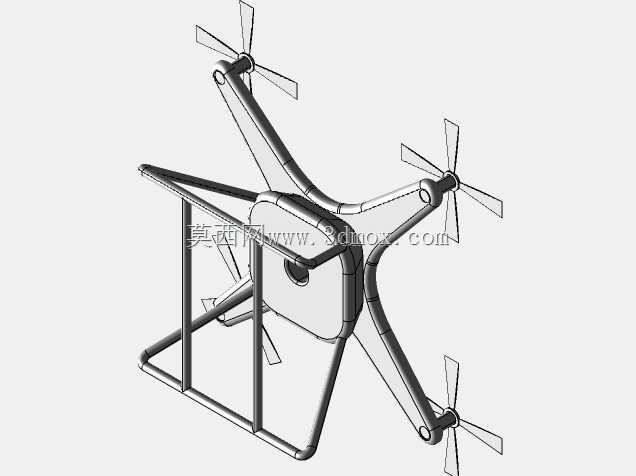

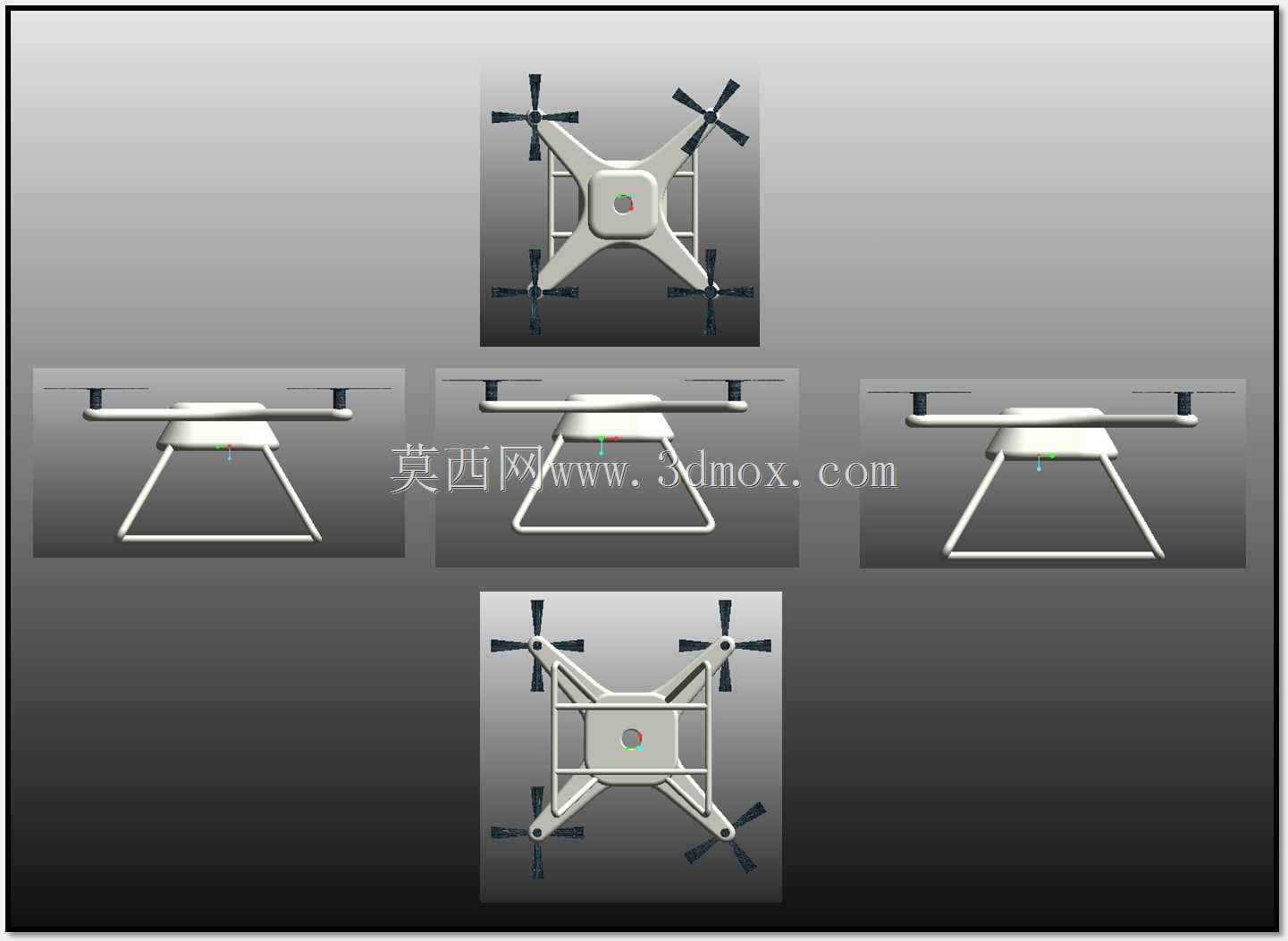

这款四旋翼低空飞行器的结构设计，核心围绕城市低空社会服务类作业场景展开，可适配公共区域巡查、环境数据采集、低空宣传物料投放等多种实际作业需求，整体结构在保证飞行稳定性的前提下，尽可能压缩了非必要的结构冗余，适配小范围空域的灵活作业要求。从结构布局来看，四个旋翼采用对称式十字分布，机臂与中心主机壳采用一体化平滑过渡设计，避免了拼接结构带来的应力集中问题，中心壳体预留了通用载荷安装位，可根据不同作业需求快速更换航拍模块、喊话模块、小型投放装置等不同功能组件，无需对主体机架进行二次打孔改造。起落架采用弯折式金属管材焊接结构，两个平行的支撑脚架向外延伸出足够的支撑跨度，降落时可将整机重心稳定包裹在支撑面范围内，即使在略有坡度的硬质地面降落也不会发生侧翻，同时起落架的高度预留了足够的下方载荷安装空间，挂载的作业设备不会在起降过程中与地面发生剐蹭。旋翼的安装座做了加厚处理，可抵消电机高速运转带来的持续振动，避免振动传导至中心舱体影响搭载的精密电子元件工作精度，机臂的长度经过反复校核，既保证了旋翼转动时不会与中心舱体、挂载设备发生干涉，又不会因为机臂过长导致整机转动惯量过大，影响飞行时的转向响应速度。整机的外形尺寸控制在适配小型收纳箱转运的范围内，日常转场作业时无需拆解机臂即可放入常规车载储物空间，安装边界上，中心舱体的内部预留了标准的飞控、电池安装卡槽，所有电子元件的走线都可通过机臂内部的中空通道排布，避免线材外露在飞行过程中被气流吹动缠绕旋翼，也减少了线材老化的速度。结构设计时充分考虑了日常维护的便捷性，旋翼、电机、起落架都采用快拆式固定结构，外场作业时如果出现部件损坏，无需复杂工具即可快速完成更换，中心壳体的上盖采用卡扣式固定，日常检修内部元件时不需要拧动大量固定螺丝，可大幅缩短外场维护的时间成本。
