八旋翼多挂载式无人机机架结构设计

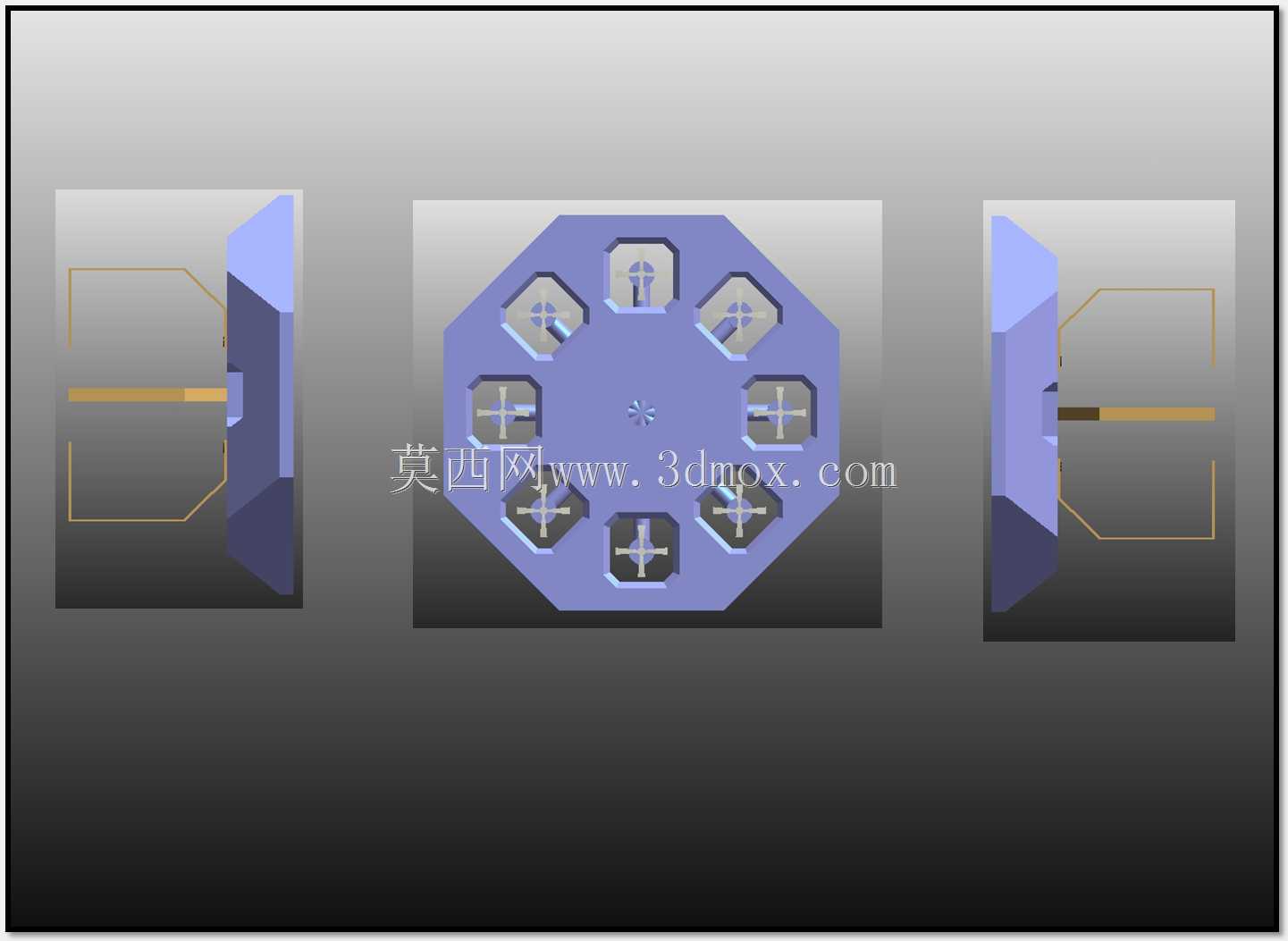

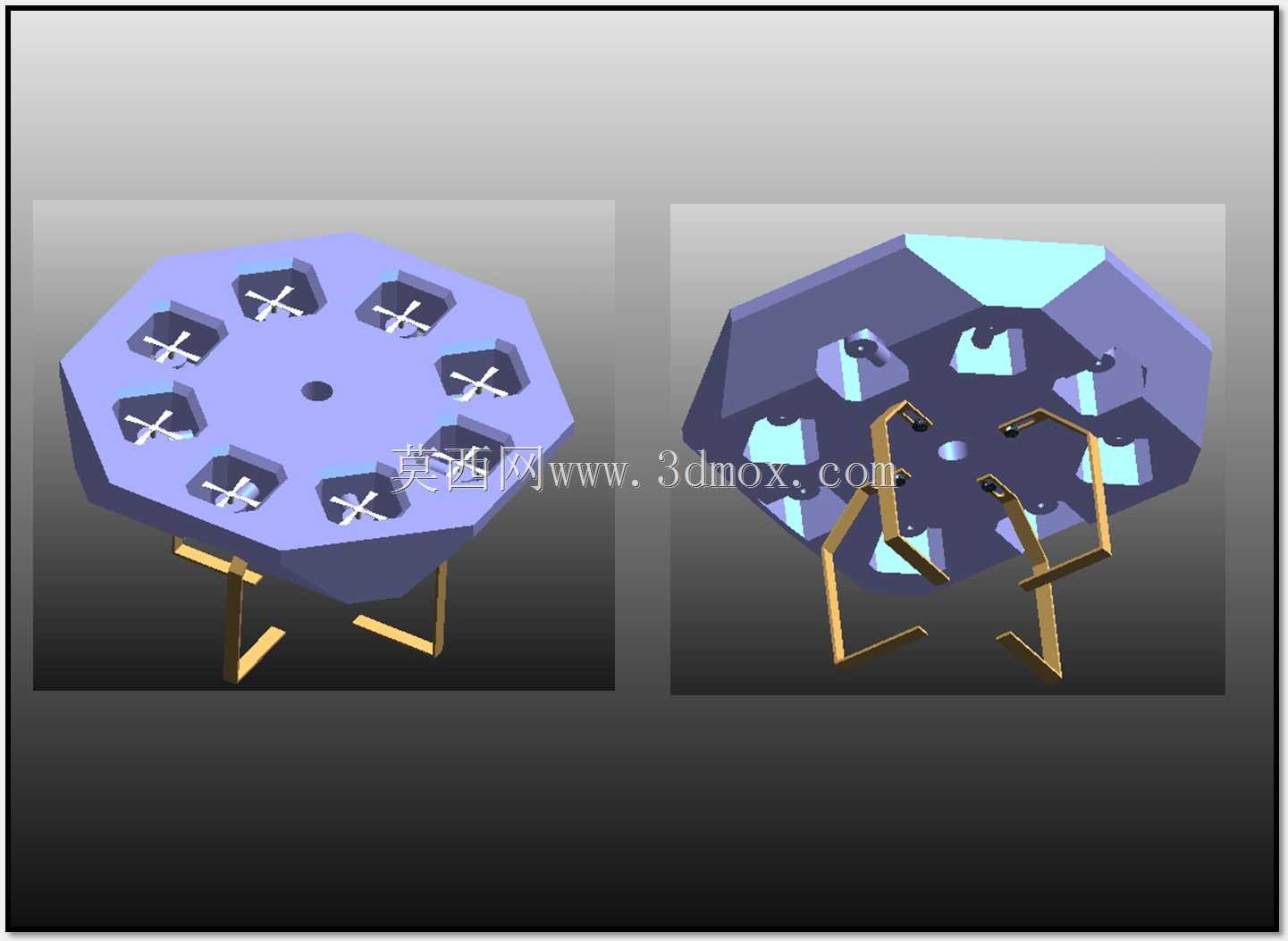

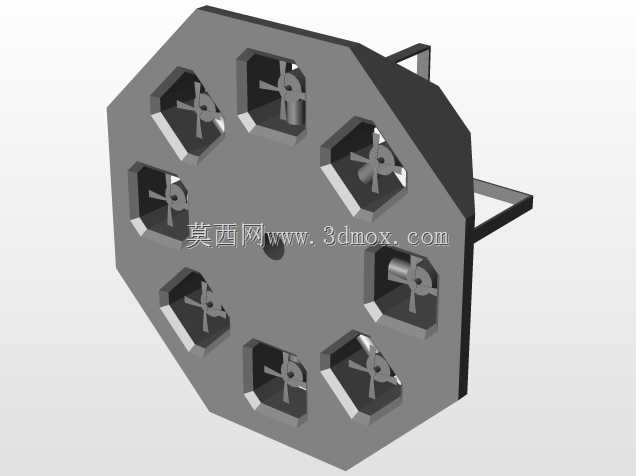

该结构为八旋翼布局的无人机承载机架，核心设计围绕多任务挂载场景展开，适配低空作业中需要同时搭载多类任务载荷的使用需求，常见于低空测绘、环境监测、应急物资抛投等作业场景，可在单架次飞行中完成多维度数据采集或多点位物资投送，减少往返起降的频次，提升外场作业效率。机架主体采用正八边形的中心承载盘设计，中心区域预留圆形走线与主控安装位，八个旋翼安装座沿盘体周向均匀分布，每个安装座预设动力组件固定孔位，孔位排布匹配常规无刷电机的安装跨距，可直接适配市面主流的多旋翼动力套装，无需额外打孔改制。中心盘的下半部分采用镂空减重设计，在保证盘体结构刚性的前提下，尽可能削减非受力区域的材料厚度，降低整机自重带来的动力负载损耗，镂空区域同时兼顾电调、分电板等电子元件的散热需求，避免长时间飞行时电子元件积热导致的动力输出不稳定。机架下方的支撑脚架采用弯折式金属支臂结构，支臂向外倾斜延伸，形成更大的支撑跨度，起降时可将整机的支撑边界拓展至大于旋翼旋转直径的范围，即使在略有坡度的野外起降场地，也能保证机身放置的稳定性，避免侧翻风险；支臂的弯折角度经过匹配设计，起飞后支臂处于旋翼下洗气流的边缘区域，不会对旋翼产生的升力气流造成明显遮挡，减少气动效率损失。挂载接口设置在中心盘的底部区域，预留的安装位可适配快拆挂载架，能够根据作业需求快速切换航拍云台、物资投放箱、气体检测模块等不同载荷，挂载位的受力点直接与中心盘的主承力筋位连接，避免载荷重量直接作用在盘体蒙皮区域，防止长时间挂载导致的结构变形。整体结构的安装边界充分考虑了运输收纳需求，支臂与中心盘采用可拆分的连接设计，拆卸后整体尺寸可收纳进常规外场作业设备箱，无需定制超大尺寸运输容器，适配外场作业的转场需求。旋翼安装座的位置经过同心度校准设计，八个电机安装面处于同一水平基准面，可保证装配后所有旋翼的旋转平面共面，减少飞行过程中的姿态修正损耗，提升飞行稳定性。
