电话外壳注塑成型模具结构设计方案

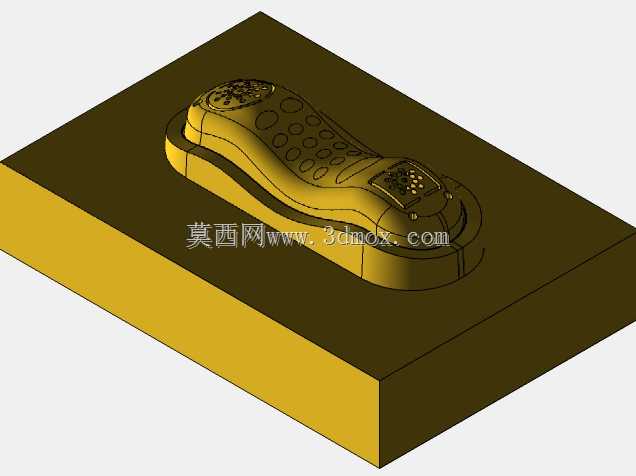

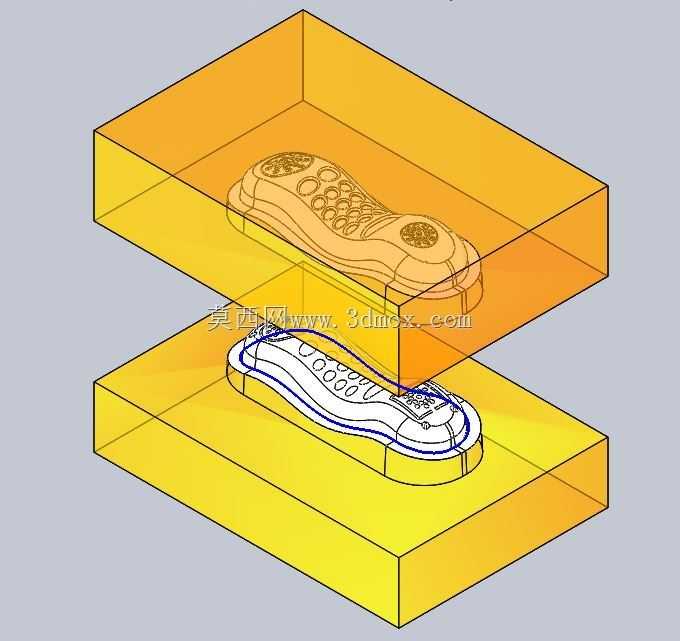

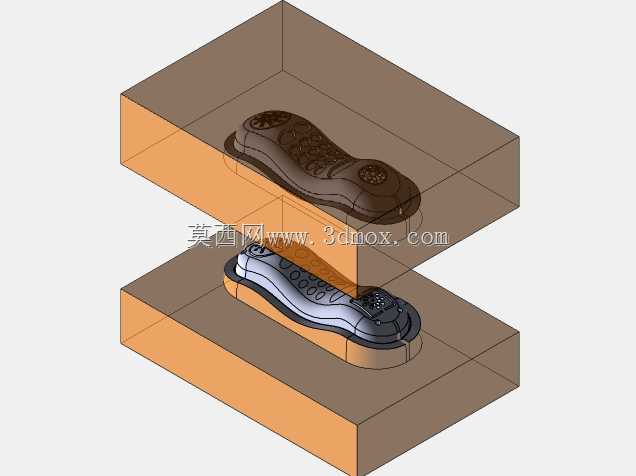

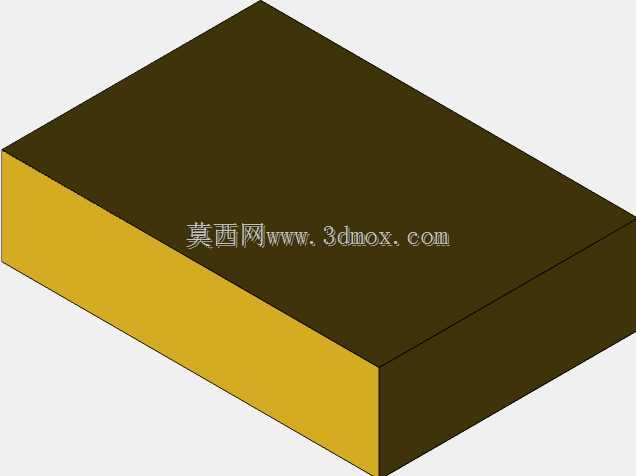

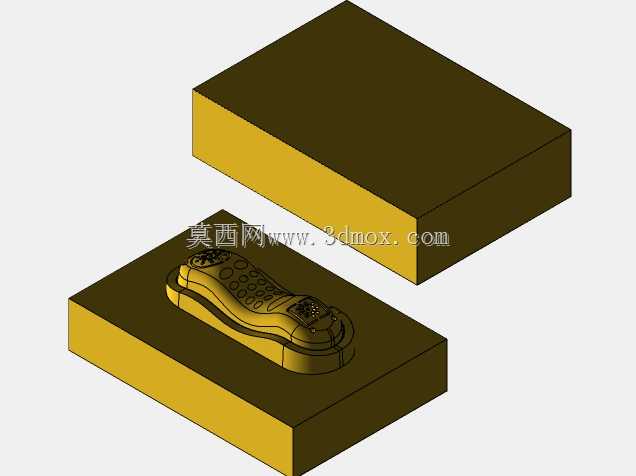

这套模具针对通讯终端类塑料外壳的批量注塑生产需求开发，核心适配日常办公、家用座机的外壳成型工序，在消费电子注塑生产场景中，可直接配套卧式注塑机完成连续化生产作业。整套模具采用两板模开模结构，上下模仁分别对应电话外壳的外观面与内部装配结构，开模方向沿产品主脱模轴线垂直布置，分模线沿产品外观面的最大轮廓边界延伸，设计阶段特意将分模线位置选在产品侧面非外观可视区域，避免合模缝残留影响成品外观质感。模仁部分整体嵌入模架内部，上下模仁的贴合面做了0.02mm的研配余量，保证合模后无飞边溢出，针对电话外壳表面的按键孔、出声格栅等细小结构，在上模仁对应位置做了镶件拆分设计，既方便后续磨损后的单独更换，也能优化注塑过程中的排气效果，减少填充不足、烧焦等成型缺陷。下模仁侧围绕产品内部的卡扣、安装柱结构，设置了对应的顶针排布，顶针位置全部选在产品内部的非外观面，顶出行程控制在35mm，保证产品顶出时受力均匀，不会出现顶白、变形问题。设计过程中先完成产品的草图拓扑分析，识别出所有存在倒扣的结构位置，针对电话听筒位置的侧凹结构，没有额外增加复杂的滑块抽芯结构，而是通过调整拔模斜度，将侧凹深度控制在0.3mm以内，依靠塑料本身的成型收缩特性实现强制脱模，在不影响产品装配精度的前提下，大幅简化了模具整体结构，降低了制造成本与后期维护难度。模架整体采用标准龙记模架规格，长宽尺寸控制在250mm*300mm范围内，可直接适配120吨锁模力的常规注塑机安装，浇口采用侧浇口进料方式，浇口位置选在产品底部的边缘位置，填充过程中熔料从产品一端向另一端平稳流动，配合模仁表面开设的排气槽，可有效减少熔接痕的产生，保证外壳表面的成型质量。冷却水路围绕模仁轮廓做环形布置，水路直径8mm，距离模仁成型面的距离保持在15mm左右，保证成型过程中模温均匀，将产品成型周期控制在25秒以内，满足批量生产的效率要求。整套模具的合模导向采用四个导柱导套配合，导柱设置在下模侧，导套嵌入上模架内部，合模时的导向精度可控制在0.01mm以内，避免合模过程中出现模仁错位碰伤的问题。
