1x1规格积木块注塑成型模具结构

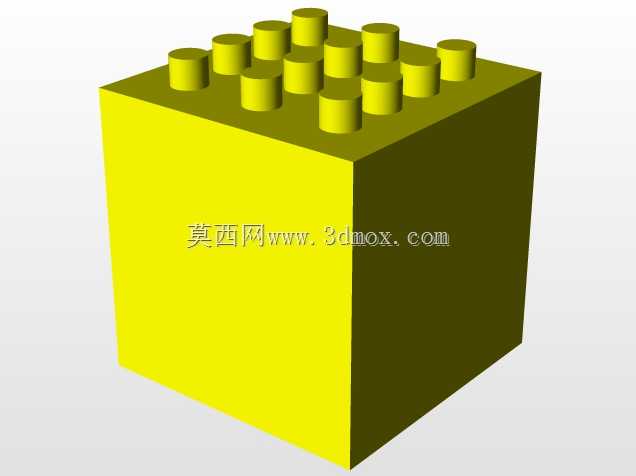

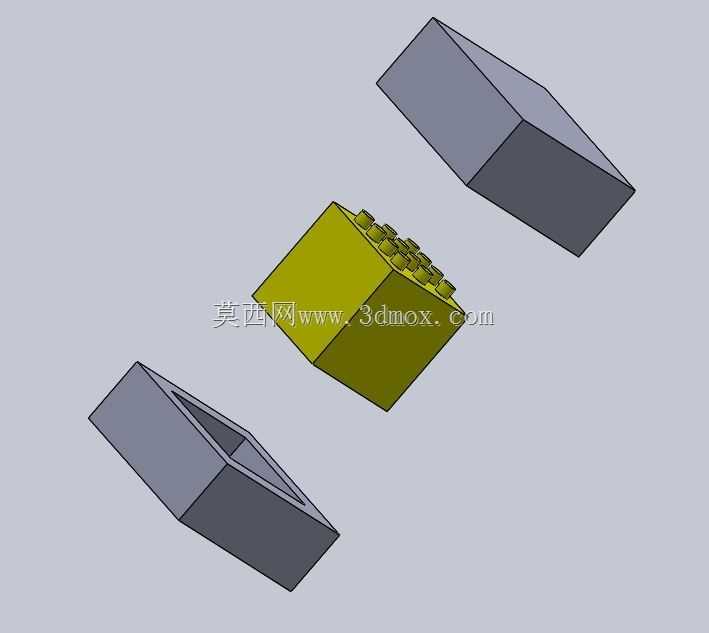

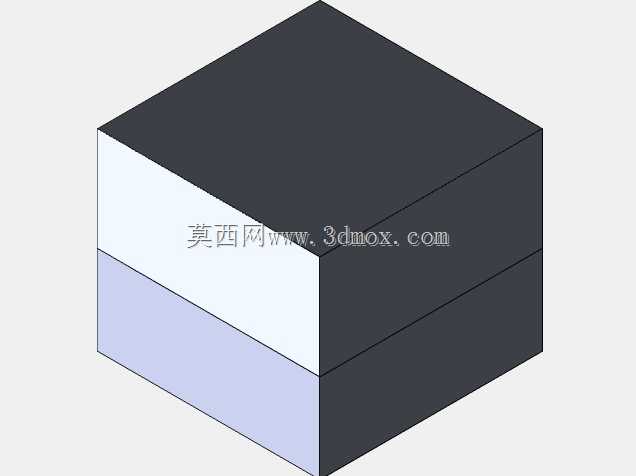

这套模具针对1x1规格拼接积木的量产需求设计，核心服务于小尺寸塑料拼插玩具的注塑成型工序，适配常规卧式注塑机的安装模位，模架采用标准龙记模坯规格，整体闭合高度控制在220mm以内，可直接适配锁模力80T级别的通用注塑设备，无需额外修改机台拉杆间距与模板开孔位置。从结构拆分来看，整套模具分为定模型腔、动模模芯两个核心成型部件，未额外设置侧抽芯、斜顶等复杂脱模结构，原因在于目标产品为基础款1x1积木块，整体外形为规则立方体，顶部带标准拼插凸点，底部为适配凸点的凹槽结构，所有脱模方向均与模具开模方向一致，不存在倒扣结构，因此简化脱模结构可有效降低模具加工成本，缩短生产周期，同时减少长期量产过程中抽芯结构磨损带来的飞边、缺胶等不良问题。设计过程中优先考虑了量产的稳定性，型腔与模芯的贴合面做了0.02mm的预压干涉量，避免注塑过程中塑料熔体从分型面溢出产生飞边，浇口设置在积木块底部非外观面的边缘位置，采用侧浇口进料，熔体填充时可顺着型腔壁均匀铺展，避免顶部拼插凸点位置出现困气、缺胶的问题，同时浇口残留位置在积木拼接后会完全隐藏，不会影响产品外观与拼接手感。冷却水路采用环绕式排布，距离型腔壁的距离统一控制在15mm，水路直径8mm，进出水口设置在模具非操作侧，可接入常规模温机管路，成型周期可控制在15秒以内，满足大批量生产的效率要求。需要注意的是，这套模具未集成顶出机构的导向定位结构，也未设置注塑流道的凝料自动脱落结构，适配的是半自动生产模式，即开模后由人工取出产品与流道凝料，适合小批量试产或者产能要求不高的生产场景，若要适配全自动无人化生产，可在现有结构基础上增加顶针板、拉料杆等标准配件，无需改动核心成型型腔的尺寸。成型部分的尺寸公差严格控制在±0.01mm，保证生产出的积木块凸点与凹槽的配合松紧度一致，既不会出现拼接过松容易脱落的问题，也不会出现拼接过紧难以拆卸的情况，完全匹配通用拼插积木的尺寸互换要求。模具的导向采用四根标准导柱导套，分别设置在模架四个角位，导柱直径20mm，导入端做了15度的倒角导向，合模时可自动修正动定模的位置偏差，避免型腔与模芯发生碰撞啃伤，延长模具的使用寿命。
