土壤钻孔作业用螺旋钻具结构设计

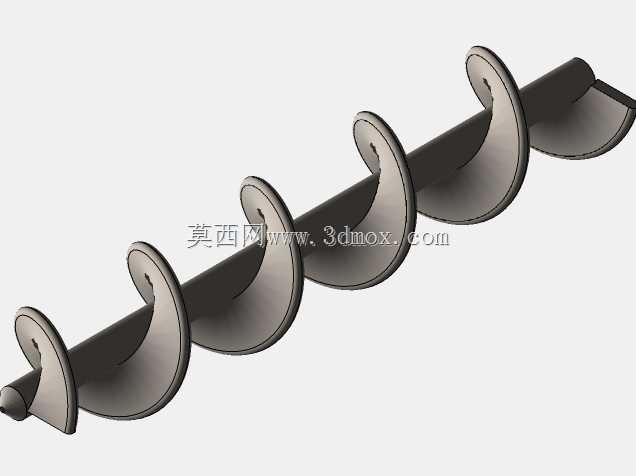

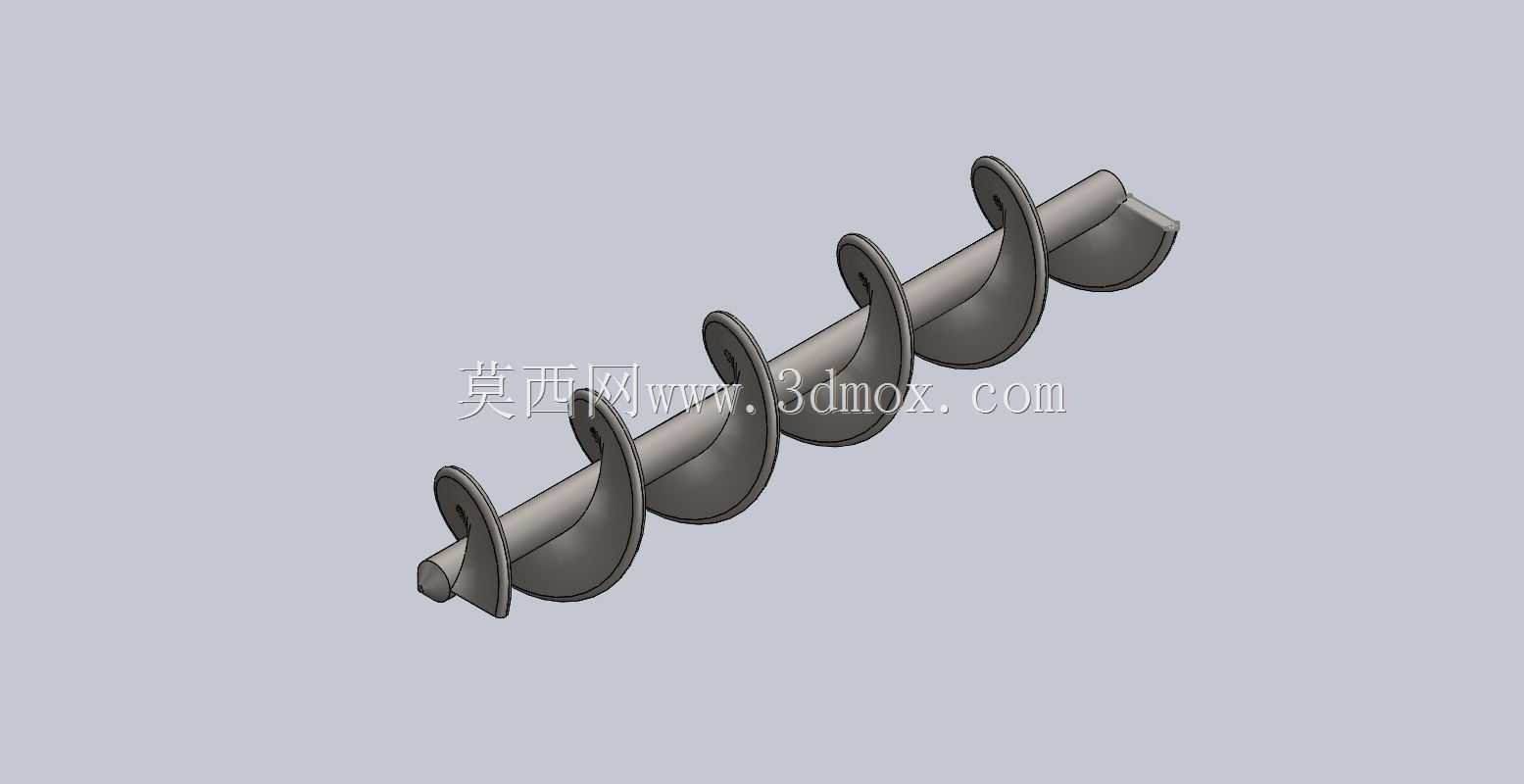

这款螺旋钻具主要面向浅层岩土钻孔、农林种植打穴、小型地桩施工场景设计，核心功能是在钻进过程中通过连续螺旋叶片将孔内切削下的土体、岩屑沿叶片导程持续向外输送，避免孔内积渣卡钻，提升连续钻进效率。从结构设计逻辑来看，整体采用同轴一体化布局，中心杆作为核心承载基体，一端设置与动力输出端匹配的连接段，可适配手持动力头、小型钻机主轴等不同驱动接口，连接段的直径公差控制在适配常用安装法兰的范围内，安装时无需额外改制转接件即可完成装配，有效降低现场适配成本。螺旋叶片采用等导程等外径设计，叶片与中心杆的焊接位置做了连续满焊处理，避免钻进过程中叶片受土体挤压出现开焊变形，叶片的螺旋升角经过反复校核，适配常见黏土、砂土层的排渣角度，既不会因升角过小导致排渣不畅卡滞，也不会因升角过大降低叶片对土体的轴向推送效率。钻具的切削端设置了对称分布的切削刃口，刃口角度针对软质土层做了优化，钻进时可先将孔底土体切削破碎，再由后续螺旋叶片将碎渣向上导送，整个钻进过程无需反复提钻排渣，单次钻进深度可覆盖常规浅层作业需求。从安装边界来看，钻具整体外径适配常规小型钻机的钻孔孔径范围，中心杆的长度可根据实际钻进深度做模块化延伸，连接端的配合尺寸符合通用动力头的装夹标准，无需改动原有设备的装夹结构即可直接换装。实际作业中，这类螺旋钻具相比传统直柄钻头，排渣连续性更好，在含水率适中的黏土层作业时，不会出现泥渣糊钻的问题，叶片表面的光滑过渡设计也能减少土体粘附，降低钻进过程中的旋转阻力。设计过程中还考虑了作业时的受力分布，中心杆采用变径处理，靠近动力连接端的杆径略大于切削端，提升传动段的抗扭强度，避免钻进遇阻时杆体出现扭转变形，叶片的厚度也根据不同作业深度的受力情况做了匹配，靠近切削端的叶片厚度稍大，抵抗切削时的侧向冲击力，靠近排渣出口端的叶片厚度适当减小，控制整体重量，降低动力头的负载。
