手动不锈钢管弯管作业工装结构设计

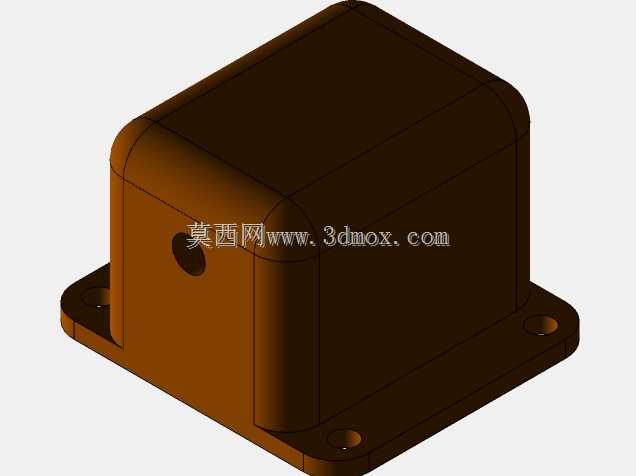

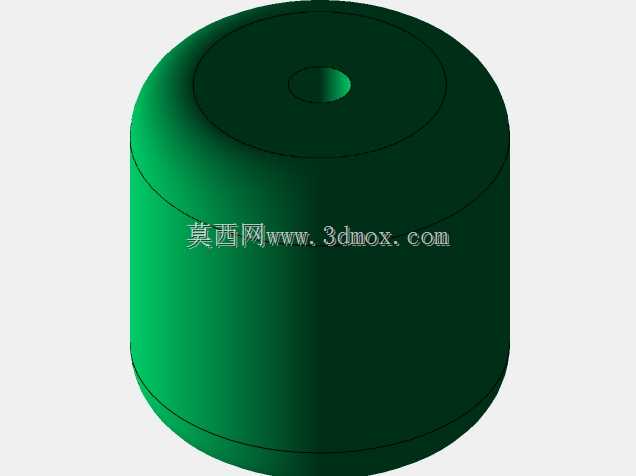

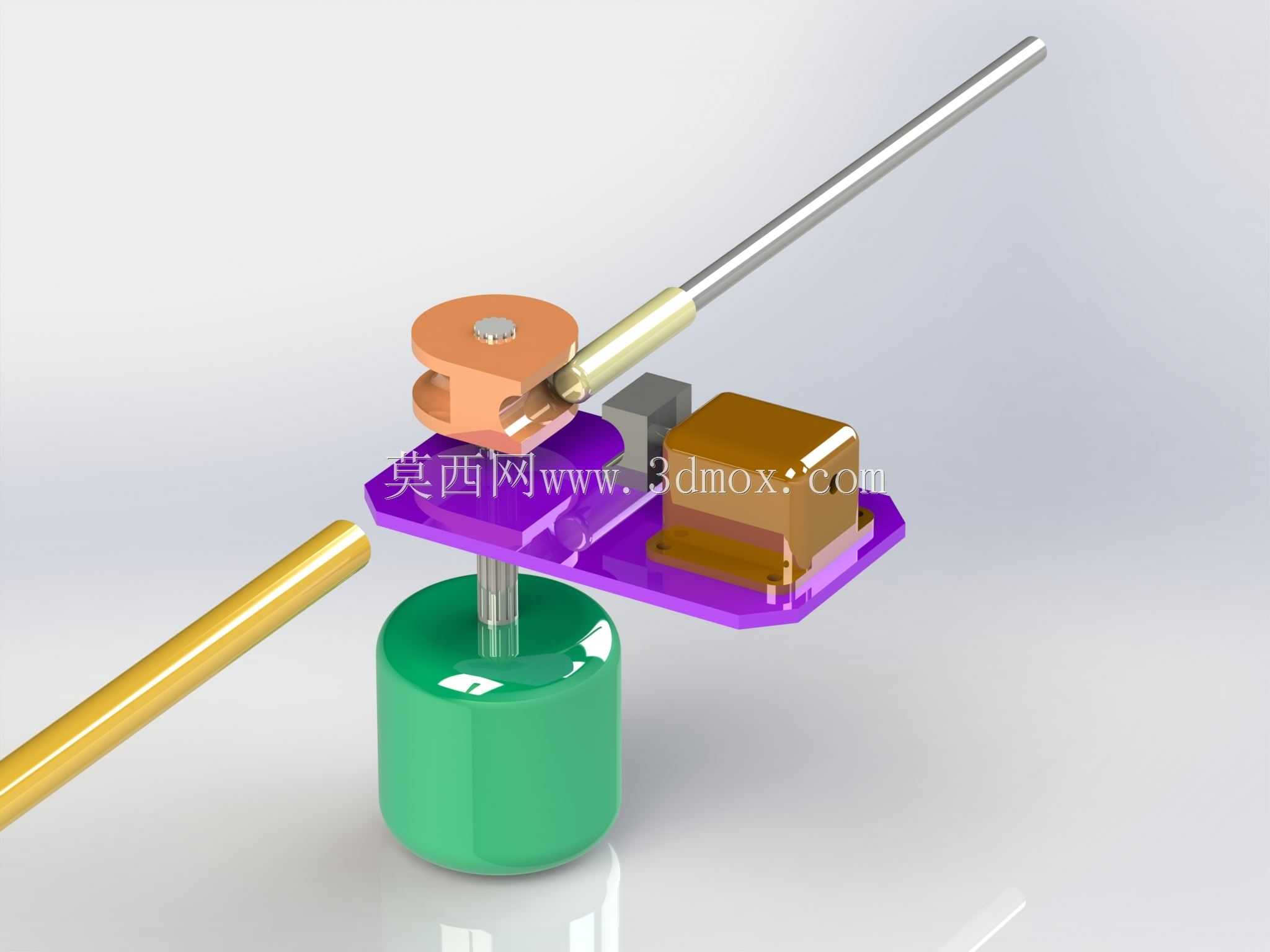

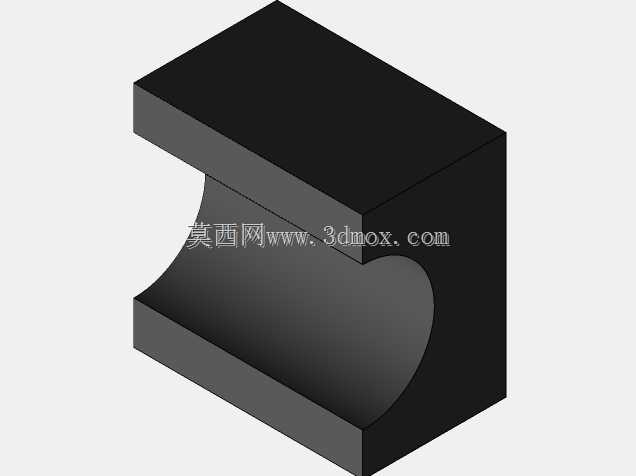

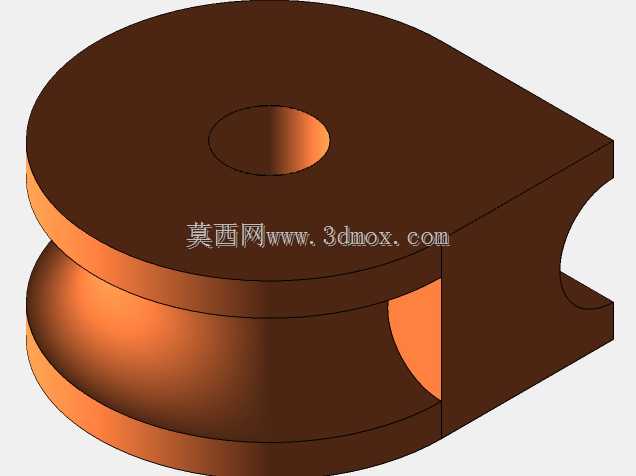

在小型五金加工、现场管线布设、维修作业场景中，大管径厚壁管的弯曲往往依赖大型液压弯管设备，但针对小直径薄壁不锈钢管的小批量弯折、现场修配作业，大型设备存在转运不便、调试周期长、小半径弯折易起皱的痛点，这款手动弯管工装正是瞄准这类细分作业需求设计。整套结构以底部柱状基座作为承载核心，基座直接承担弯管过程中的全部反扭矩，安装时可通过基座底部的平面直接固定在工作台面，也可搭配快速夹具实现临时装夹，整体占用台面尺寸不足200mm见方，不需要外接动力源，完全适配流动维修、街边五金加工点、实验室管线改制这类无固定动力配套的作业场景。核心弯折执行部分采用轮模配合夹紧块的结构，橙色轮模的周向加工有与待加工不锈钢管外径完全匹配的半圆槽，弯管作业时先将待加工管材沿定位方向穿入，紫色安装板上的夹紧块会将管材一端牢牢压合在轮模槽内，转动操作长杆即可带动轮模绕基座中心轴回转，管材沿轮模型槽逐步发生塑性变形，轮模的型槽半径直接决定弯管的成型半径，避免手动弯折时出现的弯折半径不均、管壁瘪陷问题。设计阶段特意将操作杆做了加长处理，利用杠杆原理放大操作力矩，作业人员不需要施加过大的手动力即可完成薄壁不锈钢管的弯折，针对不锈钢材质回弹量较大的特性，轮模型槽的成型角度做了3-5度的过弯补偿，确保弯折后管材角度符合作业要求。安装板上预留的棕色方块位置为可选装的角度定位块，可根据常用弯折角度快速更换定位挡块，不需要每次弯折都用量具校准角度，提升批量作业的效率。整套结构的运动副仅包含轮模回转轴与夹紧块的滑动接触面，没有复杂的传动结构，日常维护仅需定期在转轴位置加注润滑脂即可，长期使用后如果轮模型槽出现磨损，仅需更换对应规格的轮模就能适配不同外径的管材弯折需求，不需要更换整套工装。夹紧块的压紧面做了防滑滚花处理，避免弯管过程中管材出现打滑移位，操作杆的末端做了圆滑过渡，不会划伤作业人员手掌，基座的重量经过配重设计，即使不做额外固定，单手操作时也不会出现工装翘起的情况，完全满足单人单手操作的使用需求。
