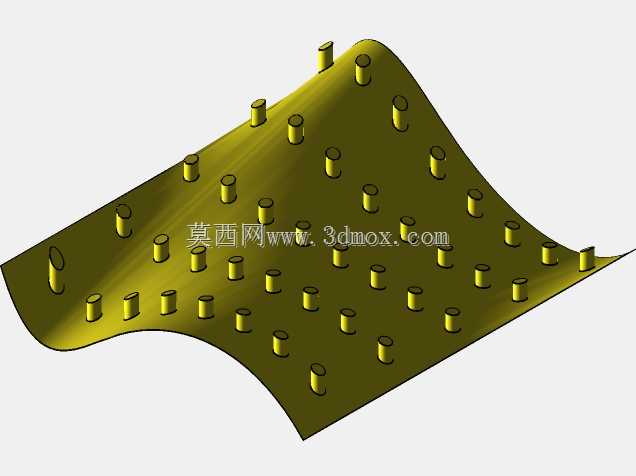

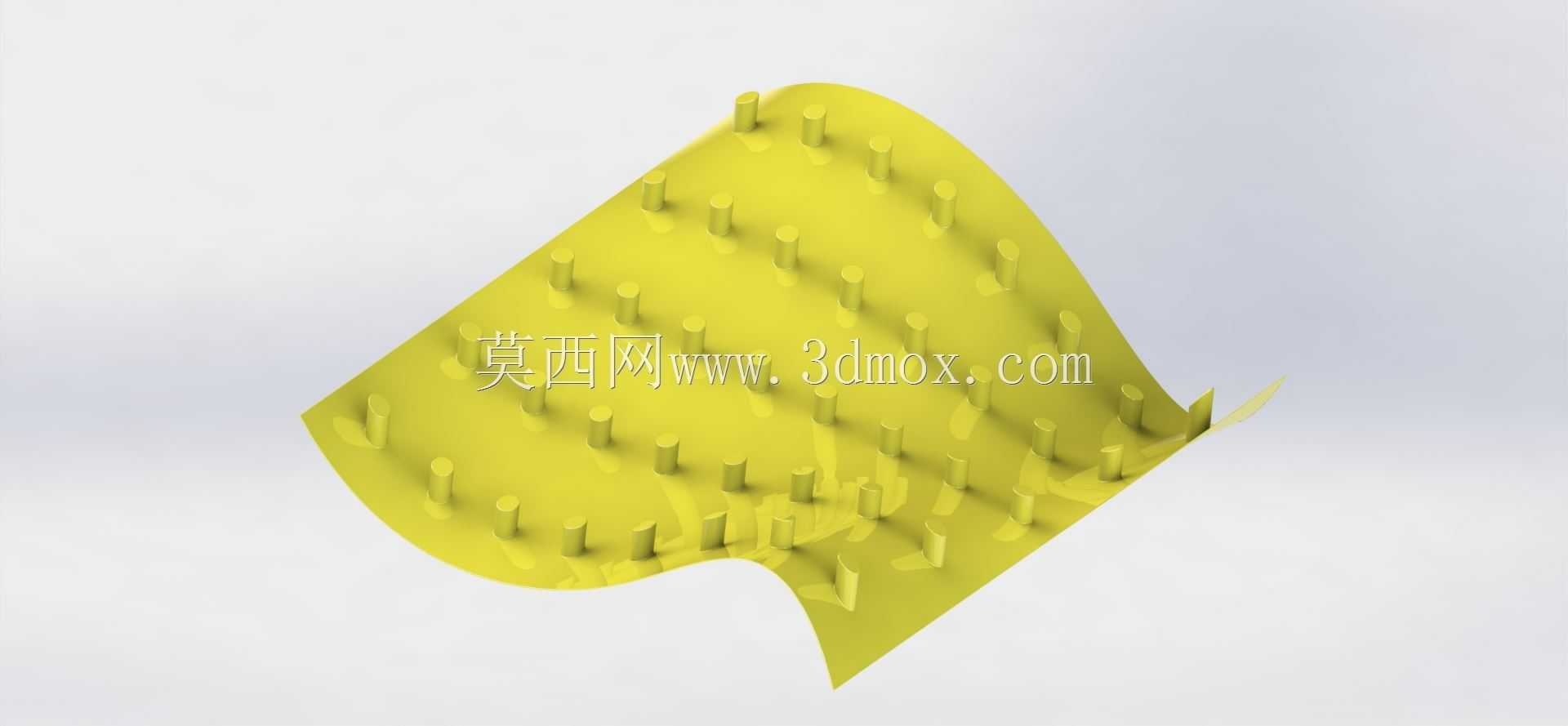

带阵列凸柱的异形曲面结构件

这类带阵列凸柱的异形曲面结构，在工业场景中常作为功能承载面使用，比如在物料分选设备的导向工作面、柔性工装的定位支撑面、特种输送设备的防滑接触面中都能见到这类结构的身影。不同于规则平面上的特征排布，曲面基底上的凸柱阵列需要兼顾曲面本身的流线走向与凸柱的功能指向，每一处凸柱的法向都需要与对应位置的曲面法向保持一致，才能保证接触受力时不会出现偏载、刮料或者定位失效的问题。设计这类结构时，首先要确定曲面的边界约束，要匹配安装位的轮廓尺寸，曲面的起伏高度需要控制在配套机构的行程范围内，避免出现运动干涉，比如用作分选导向面时，曲面的最低点与下方输送皮带的间隙要控制在物料允许通过的阈值内，凸柱的伸出高度既要保证能拨动目标物料，又不能卡滞粒径偏大的异物。凸柱的排布逻辑不是简单的矩形阵列投影，而是要顺着曲面的曲率变化做随形阵列，相邻凸柱的间距要根据接触对象的尺寸调整，比如针对小尺寸零件定位时，间距要小于零件的最小支撑跨度，防止零件卡入凸柱间隙，而用作防滑接触面时，间距要兼顾摩擦力与表面易清洁的需求，避免残留碎屑堆积在凸柱根部。从结构强度角度考虑，凸柱与曲面的衔接位置需要做圆角过渡，避免应力集中导致交变载荷下凸柱断裂，曲面本身的壁厚要保持均匀，防止注塑或者机加工过程中出现变形，尤其是曲面曲率变化较大的区域，壁厚偏差不能超过整体壁厚的百分之十五，否则成型后曲面会出现翘曲，导致凸柱的位置度超差。这类结构在实际装配时，通常会在曲面的边缘设置安装定位边，定位边上的安装孔位要避开曲面曲率变化的区域，保证安装时压紧力均匀分布，不会因为压紧力导致曲面形变，影响凸柱的工作位置精度。在做曲面造型时，需要先构建主曲面的控制线，保证曲面的光顺性，不能出现局部的褶皱或者曲率突变，否则不仅会影响凸柱阵列的法向一致性，还会导致后续加工时刀具路径出现突变，影响加工表面质量，甚至损伤刀具。
