机油过滤与离子压缩设备用多联支架结构

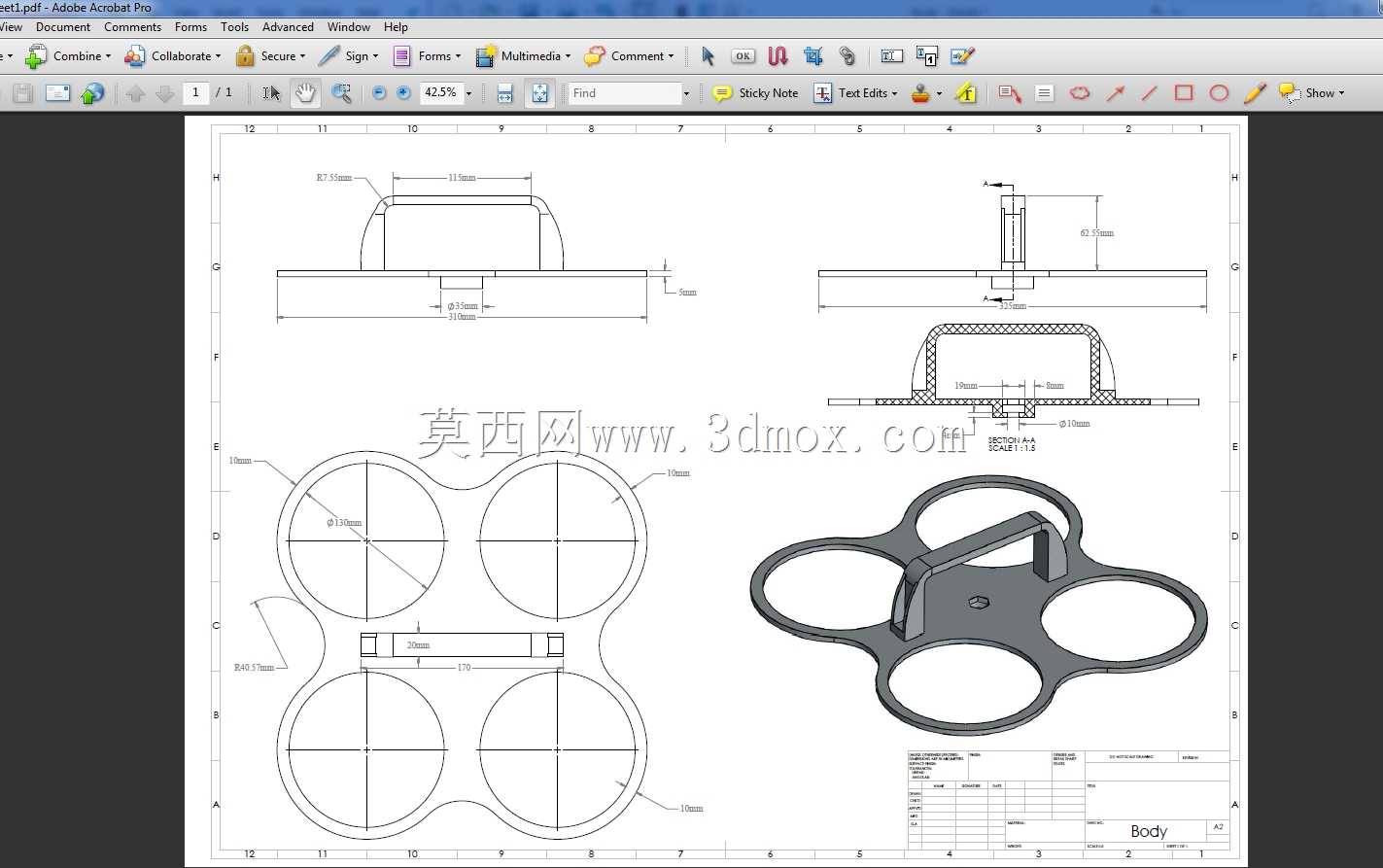

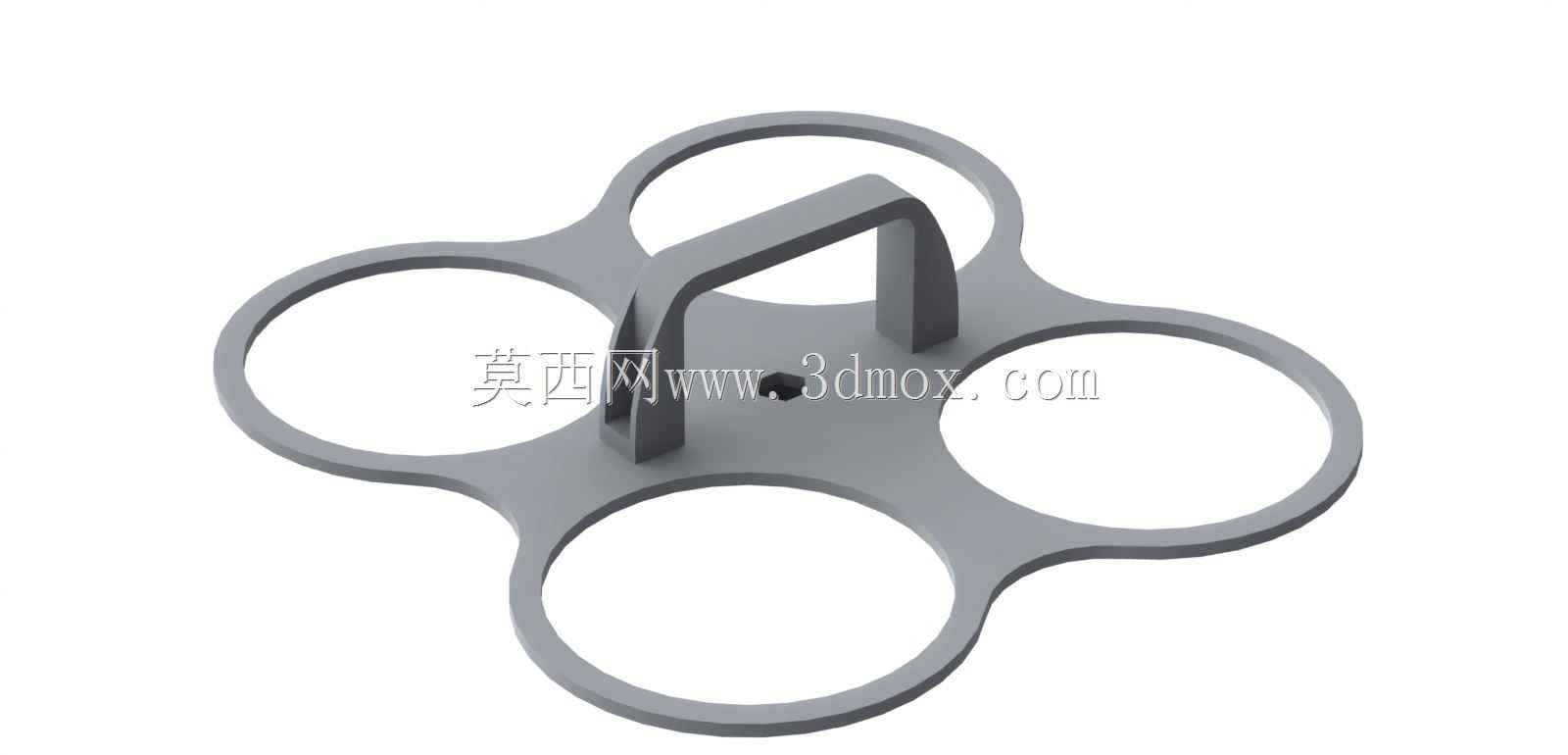

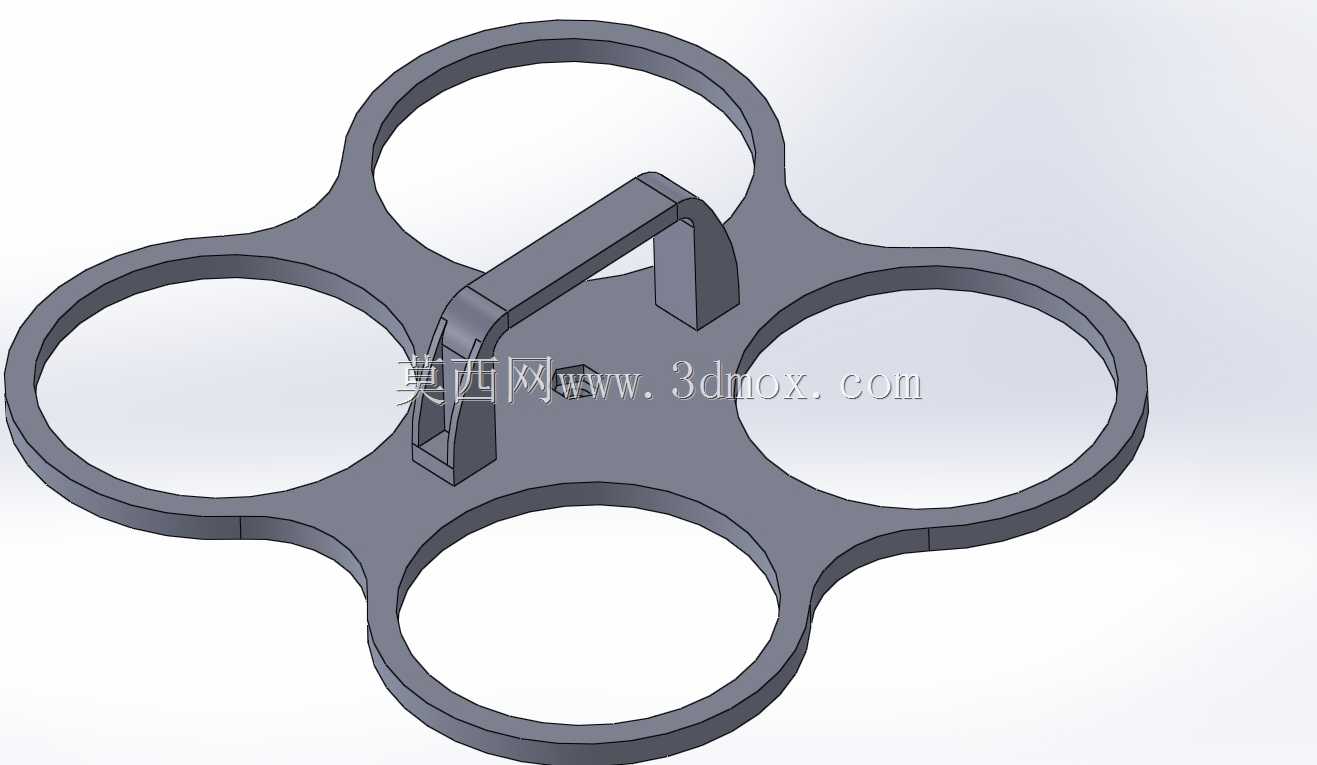

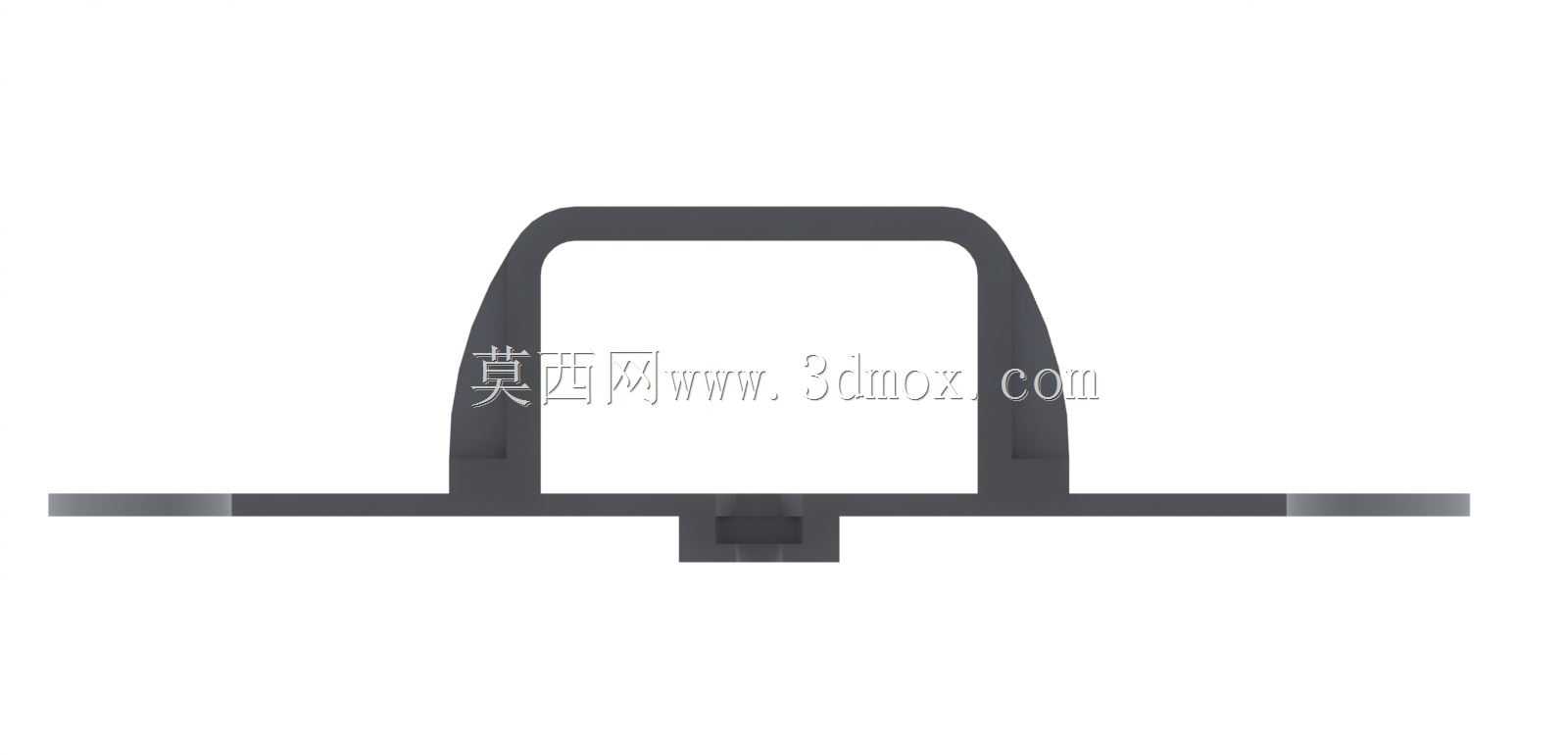

在工业流体处理与压缩设备的配套安装场景中，这类多联支架主要承担机油过滤器组、离子压缩单元的集成承载与定位功能，解决多组过滤元件分散安装带来的管路排布杂乱、维护空间不足、整体刚性差的问题。从结构设计逻辑来看，支架主体采用四组环形安装位的连体布局，四个环形安装位呈对称分布，相邻环位通过平滑过渡的连接筋连为一体，既保证了每个安装位的独立承载能力，也通过连体结构减少了分散安装的紧固件数量，降低装配累计误差。顶部设置的提手结构并非冗余设计，在设备检修、滤芯更换作业时，可借助该提手实现整组过滤单元的快速提吊移位，无需逐个拆卸滤芯连接件，大幅缩短维护停机时间。环形安装位的内径尺寸匹配常用圆柱形机油过滤器的外径公差，安装位边缘做了加厚翻边处理，避免长期受流体振动、设备运行震颤带来的应力开裂，翻边处预留的密封贴合面可保证过滤器安装后端面的密封可靠性，减少机油渗漏风险。支架底部的安装平面设置了定位凸台与安装孔位，安装孔位的中心距严格匹配离子压缩机顶部的安装接口尺寸，安装时凸台先嵌入设备对应的定位槽完成预定位，再穿入紧固件完成固定，可避免安装过程中支架偏移导致的过滤器与管路对接错位。从受力角度分析，四个环形位的载荷通过中间的连接筋均匀传导至底部安装面，提手位置设置在整体结构的重心正上方，提吊时不会出现单侧倾斜，避免滤芯受侧向力导致密封件变形。图纸中给出的各视图尺寸标注，明确了支架的整体外轮廓边界、环形位的深度、提手的高度与握持空间，安装时可提前确认周边管路、设备外壳的预留间隙，避免出现安装干涉。这类支架的应用场景覆盖了小型工业压缩机组、移动式机油过滤设备、集成式流体处理单元，相比单组独立安装的过滤器支架，多联集成的结构可将四个过滤器的安装空间压缩近百分之三十，同时管路可集中排布在支架一侧，让设备内部的走线走管更加规整，日常巡检时也能快速观察所有过滤器的运行状态，无需在设备不同位置逐个排查。设计过程中重点考量了塑料或轻质合金成型的工艺性，所有转角处均做了圆角过渡，避免应力集中，连接筋的厚度根据承载载荷做了等强度优化，在保证整体刚性满足设备振动工况要求的前提下，尽可能减少材料用量，控制整体重量。
