石油工况用可缩放离心泵全结构展示

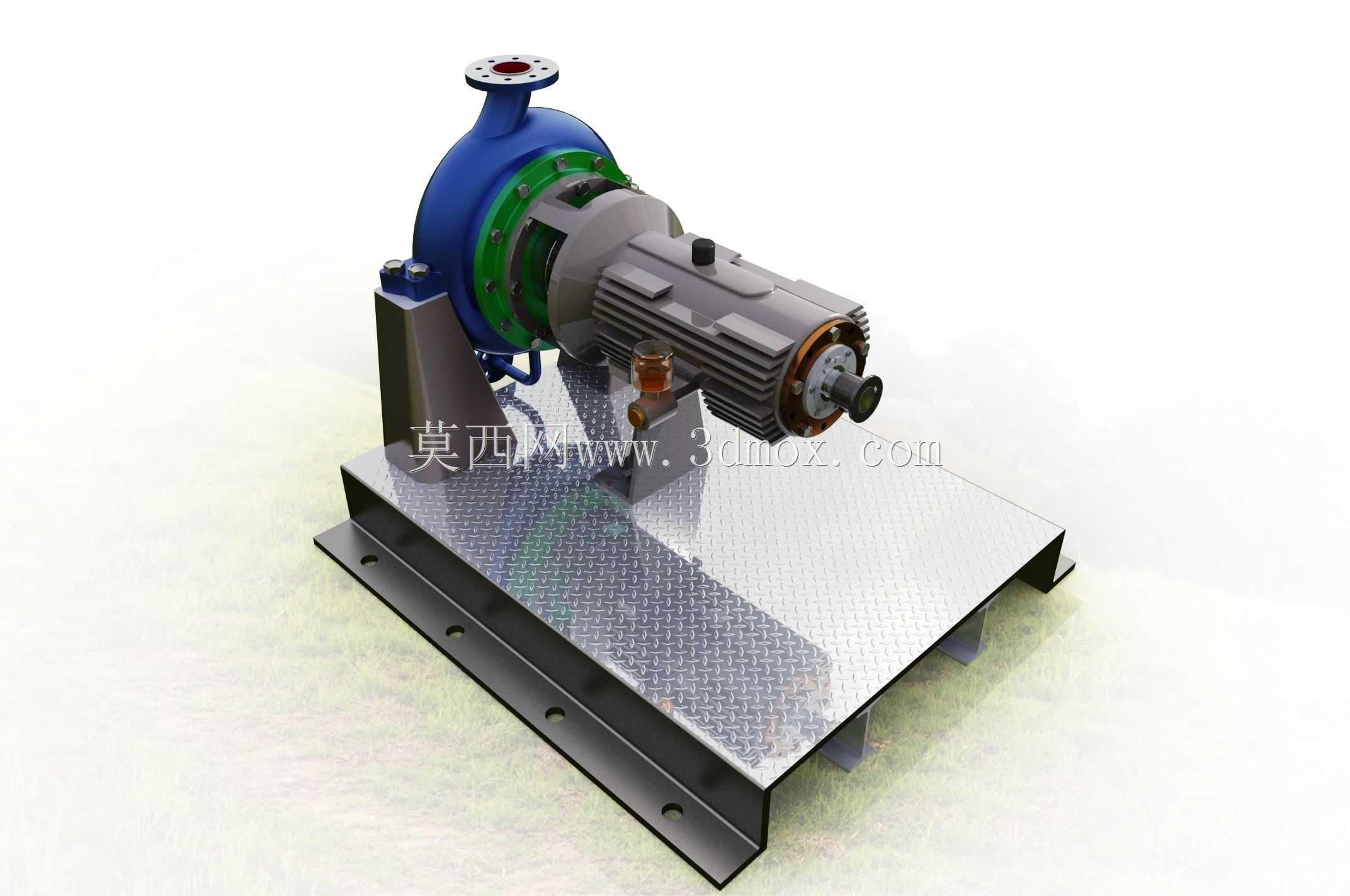

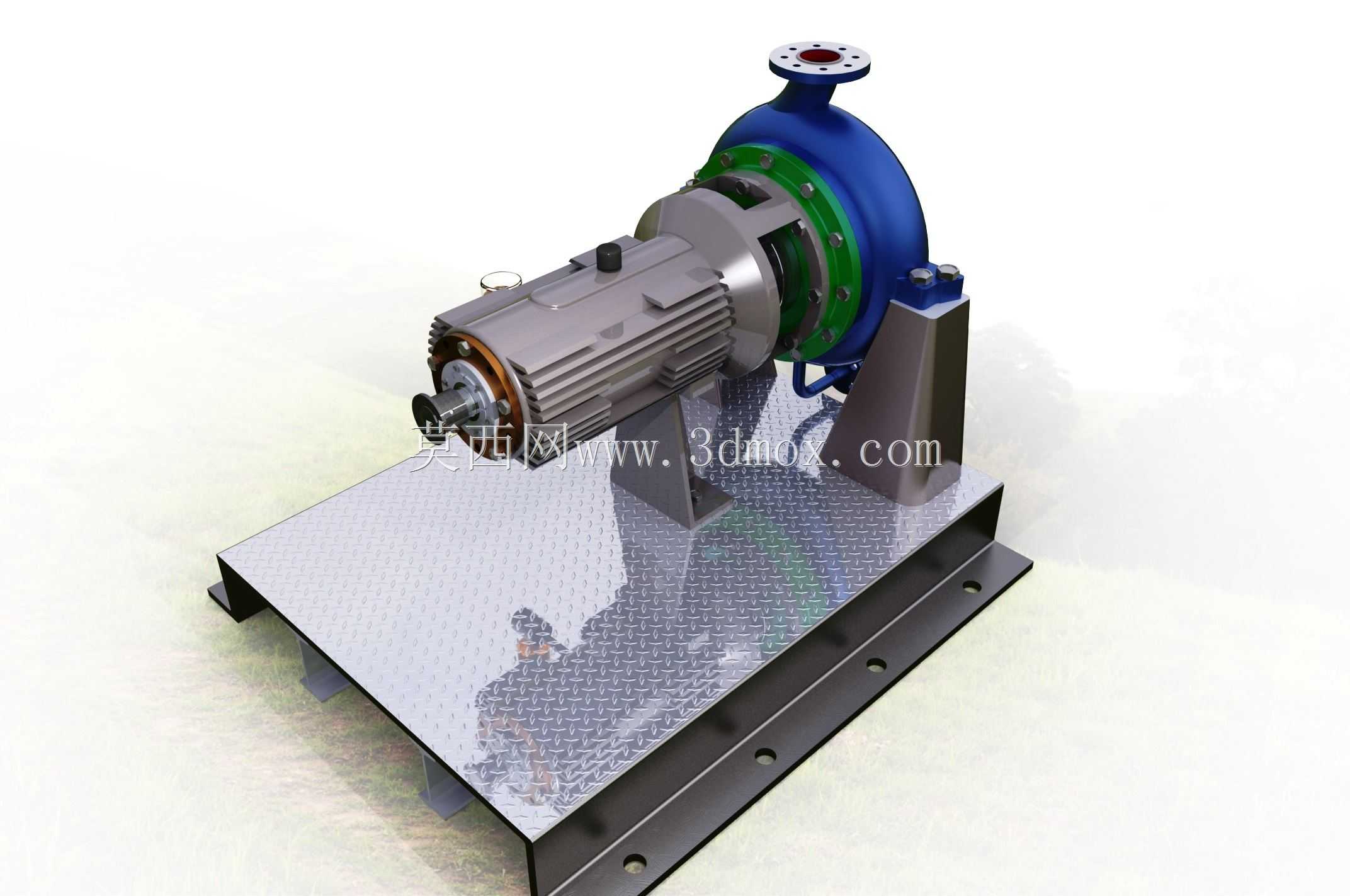

这款离心泵结构针对石油输送工况开发，建模时严格遵循1:1真实比例还原，完整呈现了过流部件、传动部件、支撑部件的装配关系，可直接用于结构校核、教学演示或方案展示场景。从实际应用来看，这类泵主要部署在原油输送、成品油中转、石化装置物料输送环节，输送介质多为含少量杂质的石油类流体，因此结构设计上兼顾了承压能力与易损件更换的便利性。

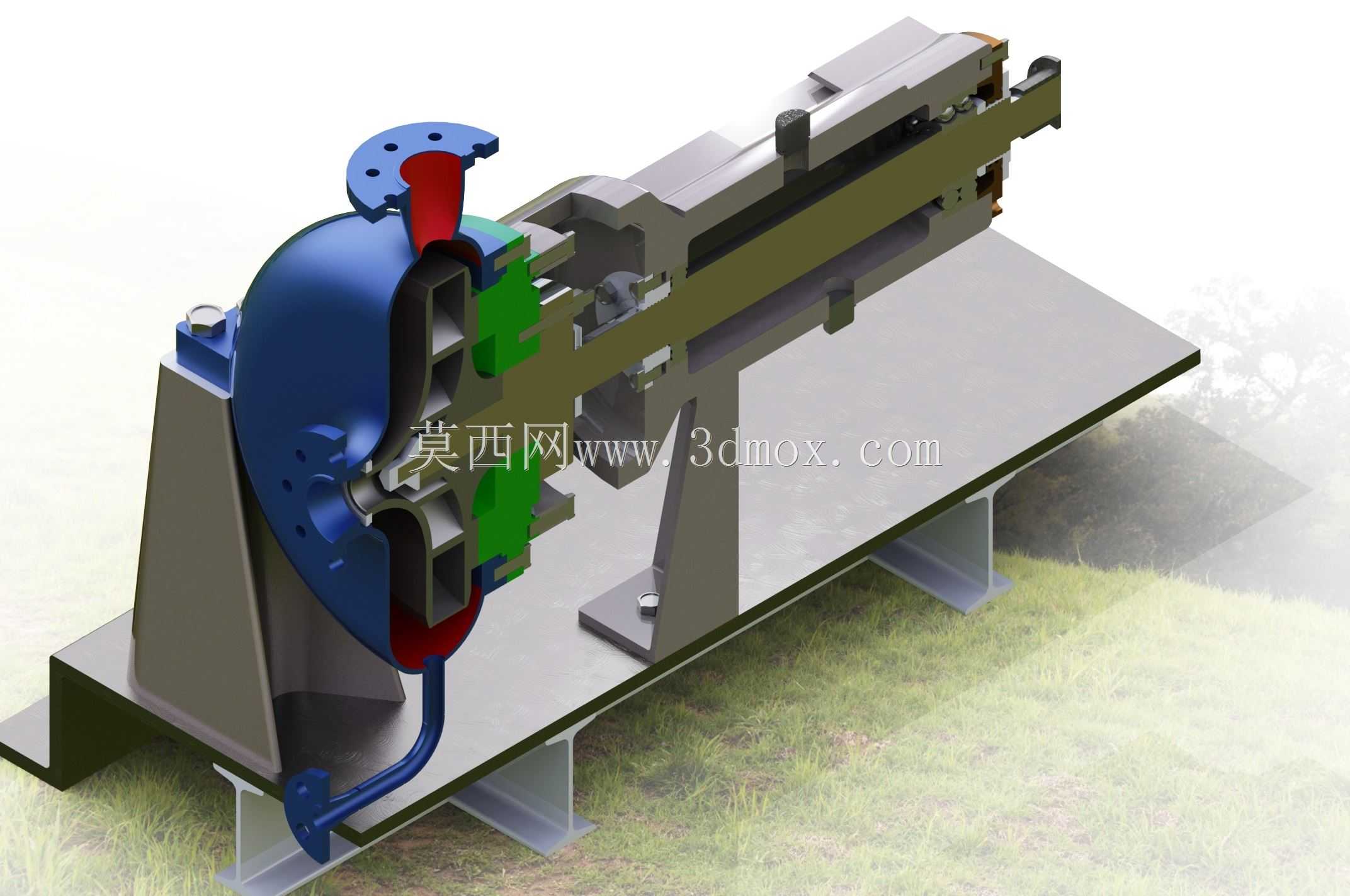

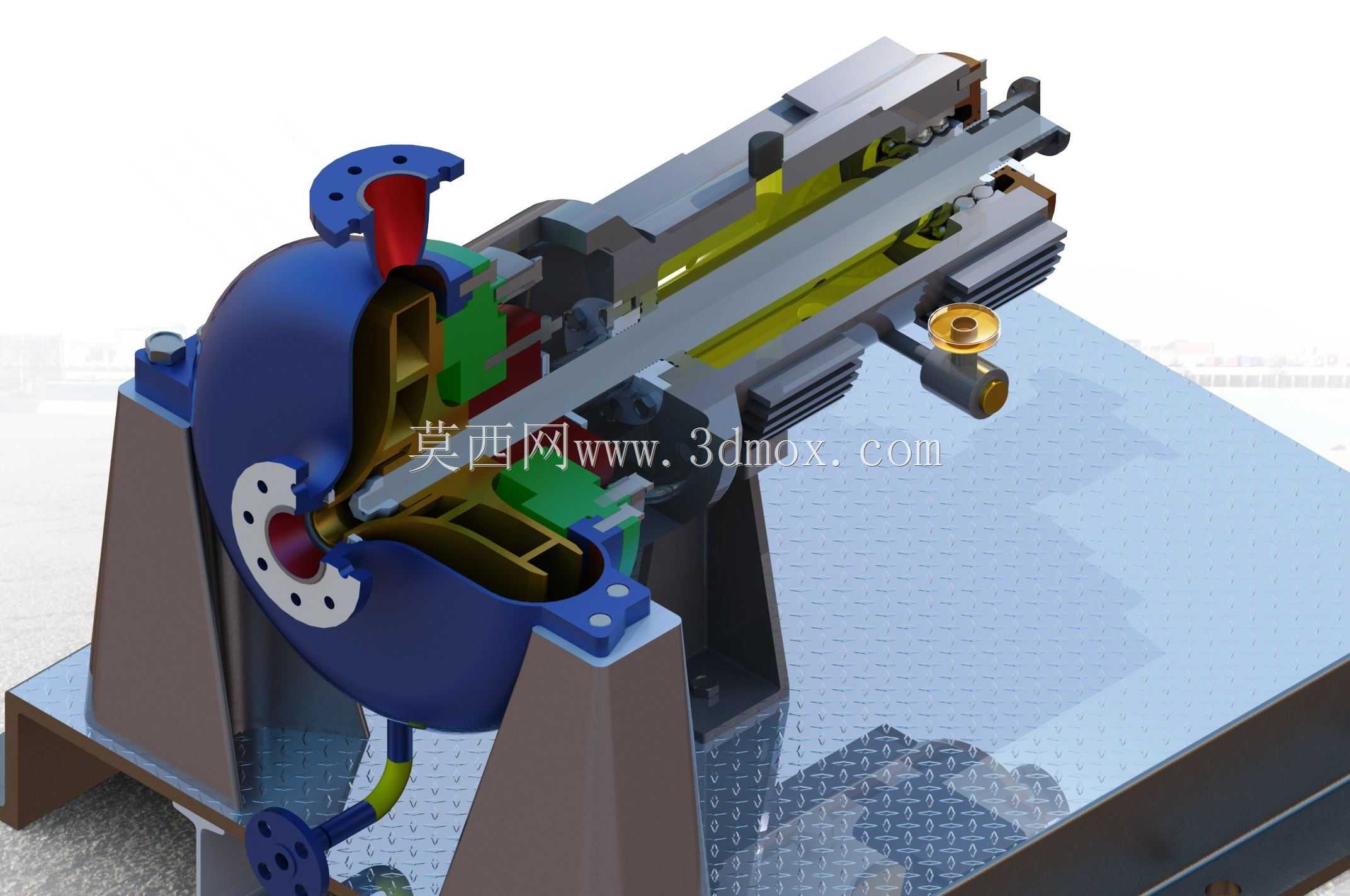

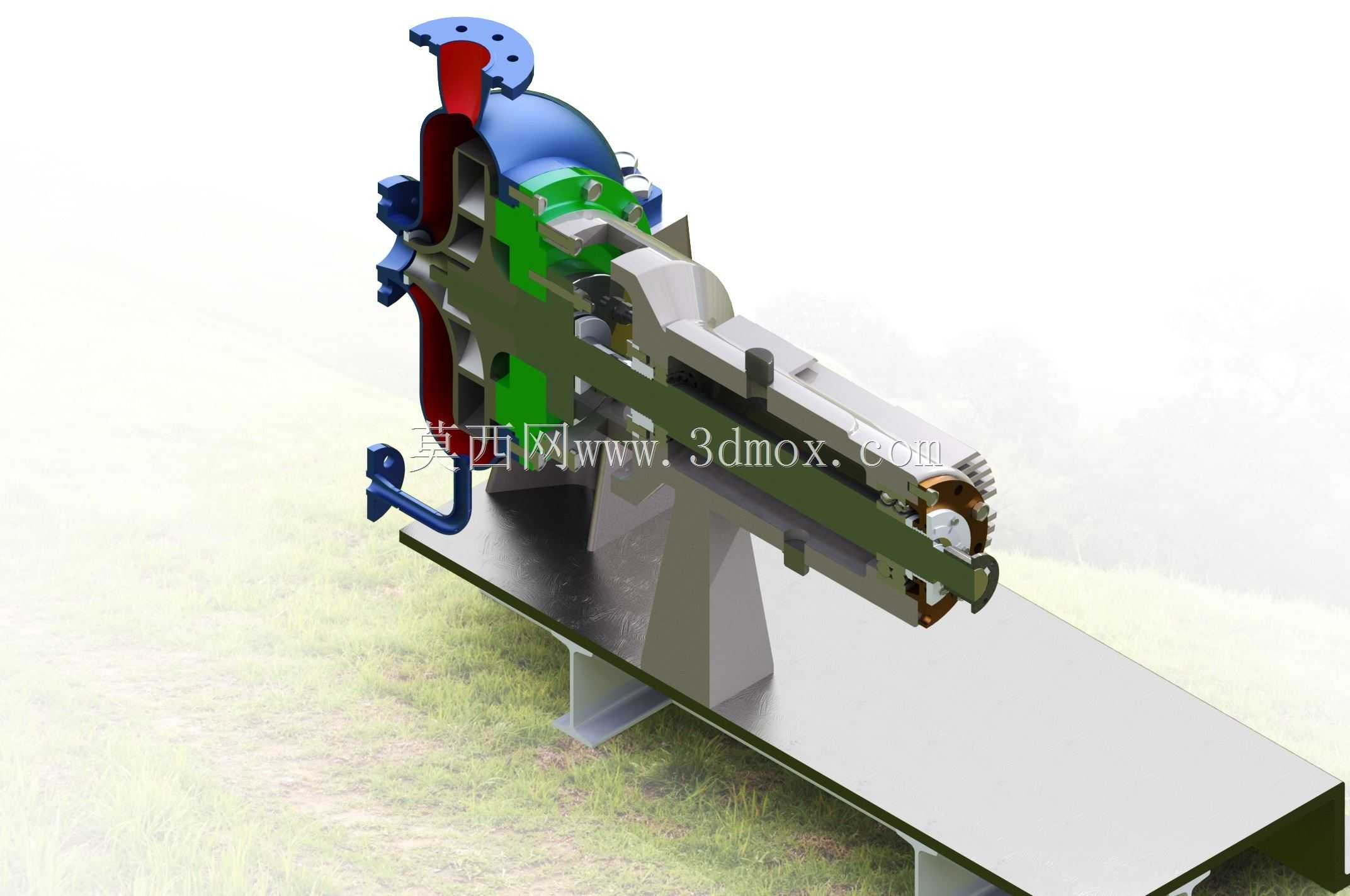

模型完整还原了叶轮、轴承、蜗壳、轴承室、泵支架、旋转轴、轮毂等全部核心零件，剖视视角清晰展示了内部流道与传动链的布局：叶轮采用闭式结构适配洁净石油介质的高效输送，蜗壳流道做了顺滑过渡处理减少水力损失，轴承室预留了润滑与密封结构的安装空间，两侧轴承分别承担径向与轴向载荷，避免轴系在长周期运行中出现窜动。泵支架采用铸铁式支撑结构，底部预留了地脚螺栓安装孔位，安装时需保证基础平面度误差不超过0.1mm/m，避免泵轴与电机轴对中偏差过大引发振动超标。

设计过程中优先考虑了石油工况的特殊要求：过流部件的壁厚按照1.6MPa公称压力核算，密封腔预留了机械密封的安装位置，可根据输送介质的温度、腐蚀性选配不同材质的密封副；轴系的跨距经过校核，确保在额定转速下运行时一阶临界转速高于工作转速30%以上，避开共振区间。外形尺寸上，泵组整体长度适配常规Y系列电机的安装尺寸，进出口法兰采用PN16标准法兰，可直接与同压力等级的工艺管线对接，无需额外配置转换接头。支架底部的安装孔间距符合通用离心泵的安装尺寸规范，可直接替换同参数等级的老旧泵组，减少现场改造的工作量。

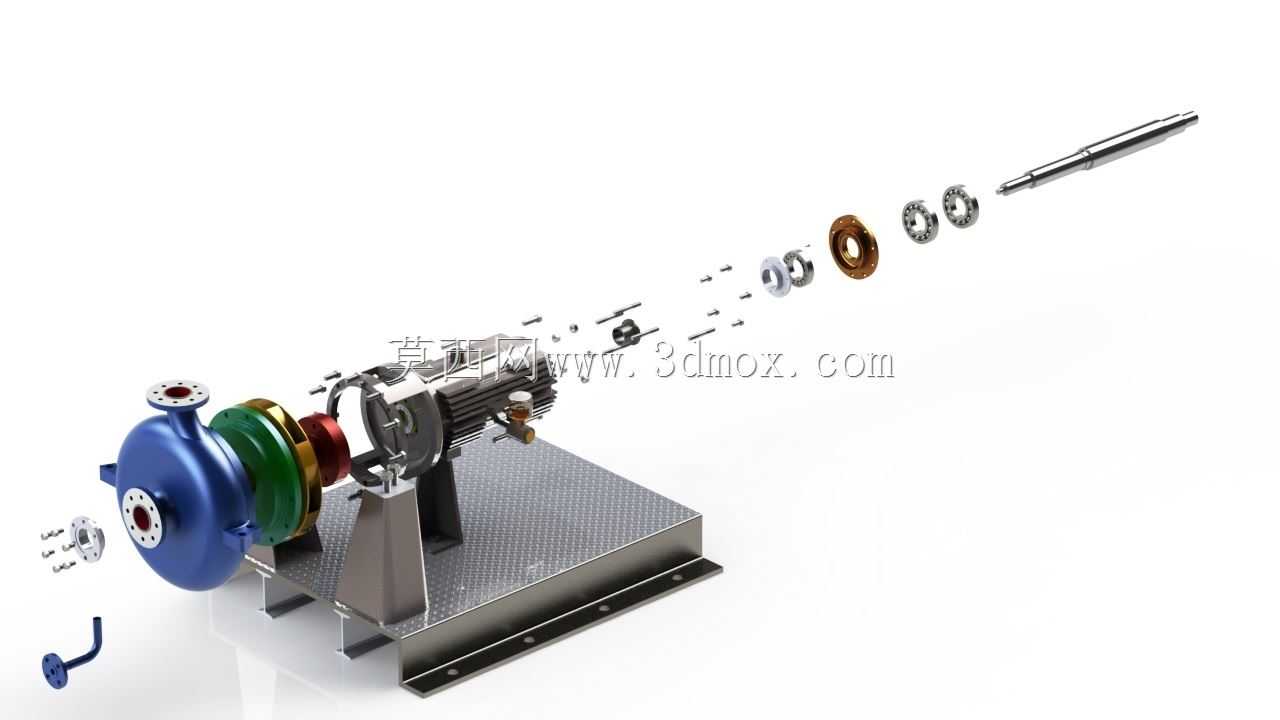

从建模逻辑来看，所有零件均采用参数化建模方式搭建，关键尺寸关联驱动，修改叶轮直径、进出口口径等核心参数时可快速缩放调整整体结构，适配不同流量扬程的工况需求；各零件间的装配约束完全按照实际装配关系设置，可直接生成爆炸视图展示装配顺序，也可用于生成装配作业指导书的三维示意图，帮助现场检修人员快速理解零件间的配合关系。
