螺杆压缩机核心啮合转子结构设计

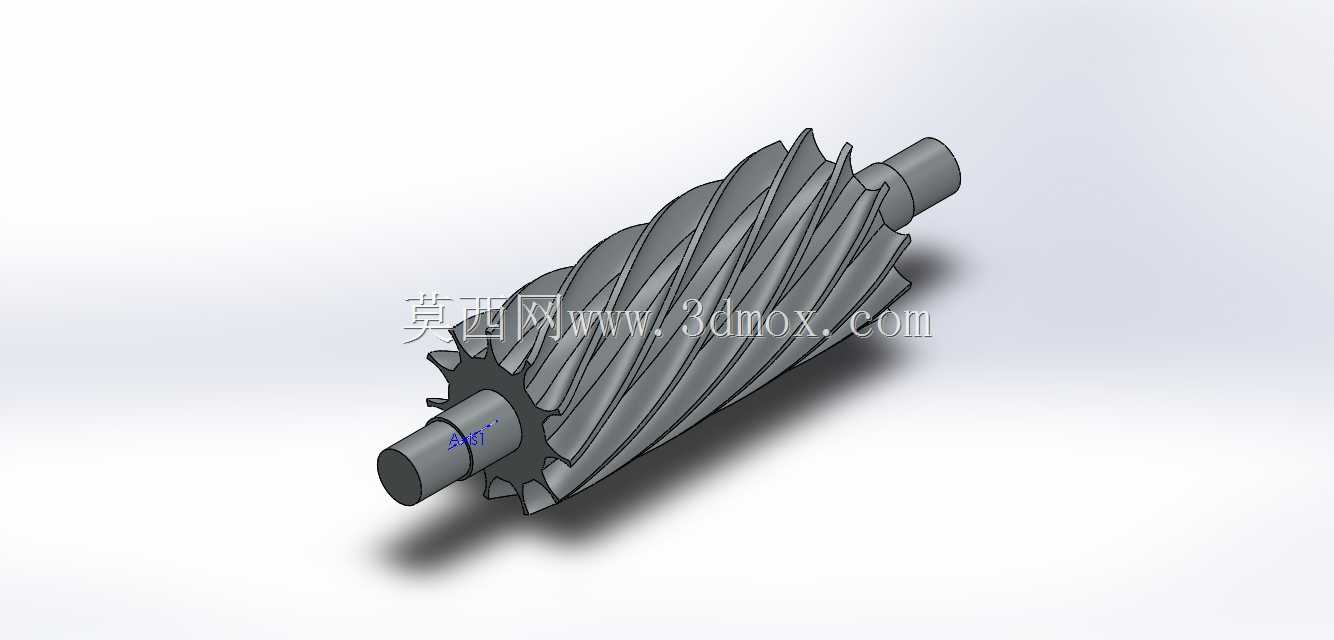

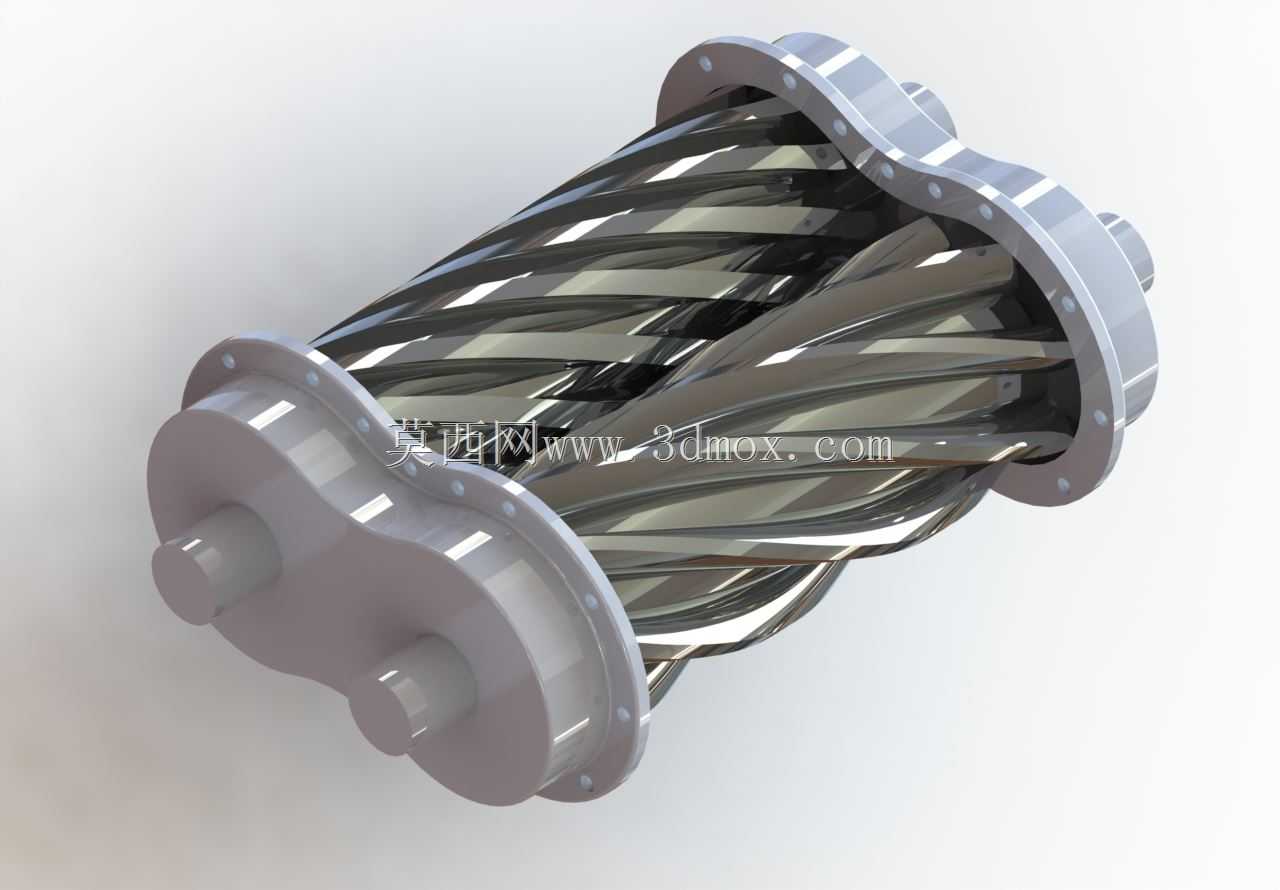

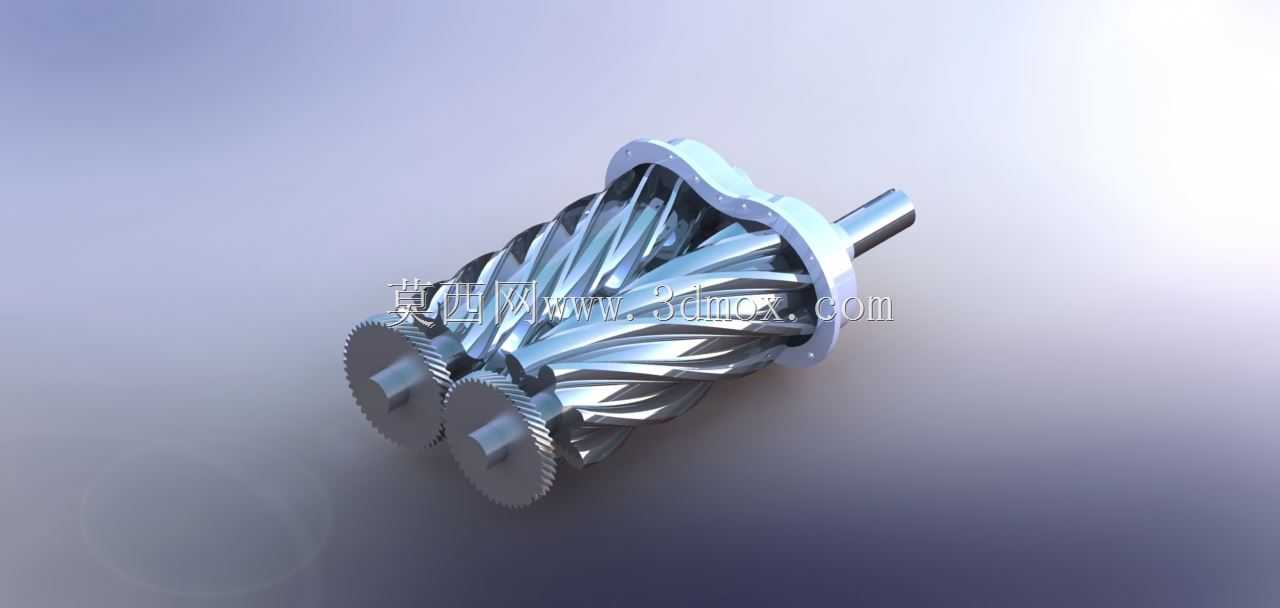

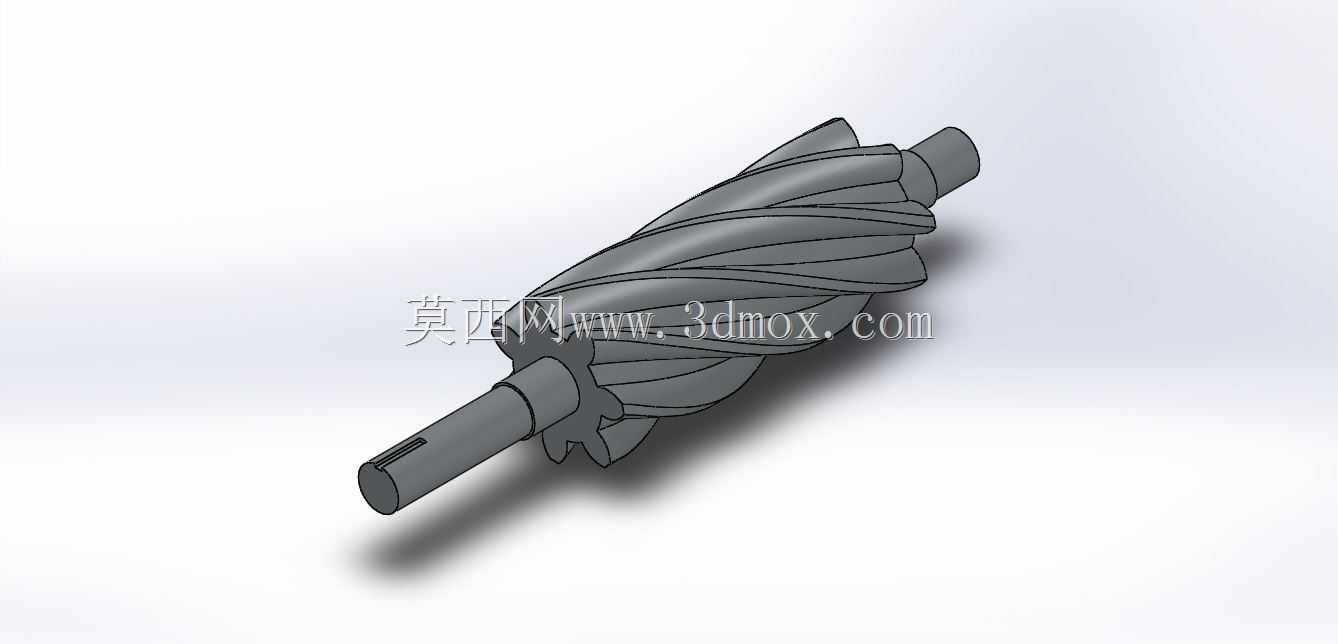

在工业气体压缩、制冷循环、工艺气源供给场景中，螺杆压缩机的核心做功部件直接决定整机运行效率与可靠性，本次建模围绕螺杆压缩机的核心啮合转子副展开，还原实际设备中阴阳转子的型线配合关系。从实际应用场景来看，这类转子结构广泛适配固定式工业空压机、冷链制冷螺杆机组、油气输送增压设备，不同工况下转子的型线精度直接影响压缩过程的内泄漏率，建模过程中优先还原转子的端面型线特征，确保阴阳转子啮合时的接触线连续无断点，避免压缩腔串气导致的容积效率下降。设计思路上，先基于实际螺杆转子的型线生成逻辑，通过端面齿廓的螺旋扫掠生成转子主体，同步还原转子端部的同步齿轮安装轴段、轴承配合轴颈结构，兼顾转子与壳体、端盖的安装边界：转子两端轴颈的同轴度公差在建模时通过基准轴约束体现，轴肩位置预留密封件安装空间，转子啮合间隙控制在实际工程允许的范围内，既避免运行过程中转子热膨胀抱死，又能控制压缩介质的泄漏量。从功能特性来看，阴阳转子的螺旋齿面相互啮合，随转子转动形成连续变化的封闭容积，依次完成吸气、压缩、排气过程，建模时还原了齿面的实际螺旋升角，确保容积变化规律与实际设备运行逻辑一致，转子端部的齿轮结构用于传递扭矩，保证阴阳转子的转速比严格匹配型线设计要求，避免齿面干涉。外形尺寸方面，建模时参考常规中小型螺杆空压机的转子参数，控制转子有效工作段长度与直径的长径比在合理区间，适配常规排量的压缩机机型，安装边界上预留了轴承位、轴封位的轴向与径向尺寸，可直接用于整机装配的干涉检查、运动仿真验证，也能为转子的加工工艺编制、刀具路径生成提供三维参考。对于结构设计从业者而言，这类转子模型可用于验证不同型线对压缩效率的影响，也能作为螺杆主机整体设计的核心参考部件，帮助设计人员快速完成主机内部的流道、壳体、密封结构的匹配设计，减少前期方案验证的重复建模工作量。
