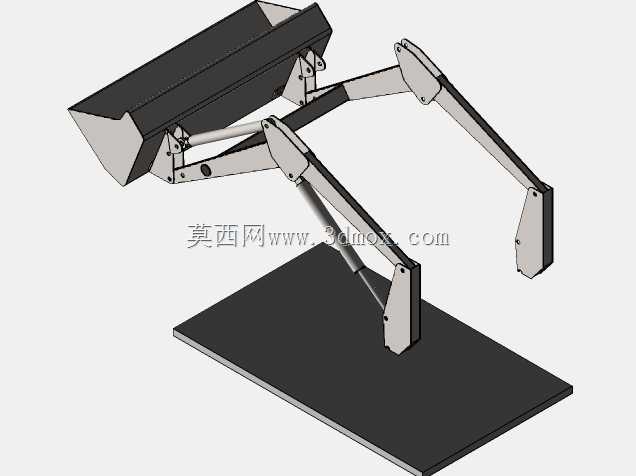

东风FEL300农用装载机工作装置结构

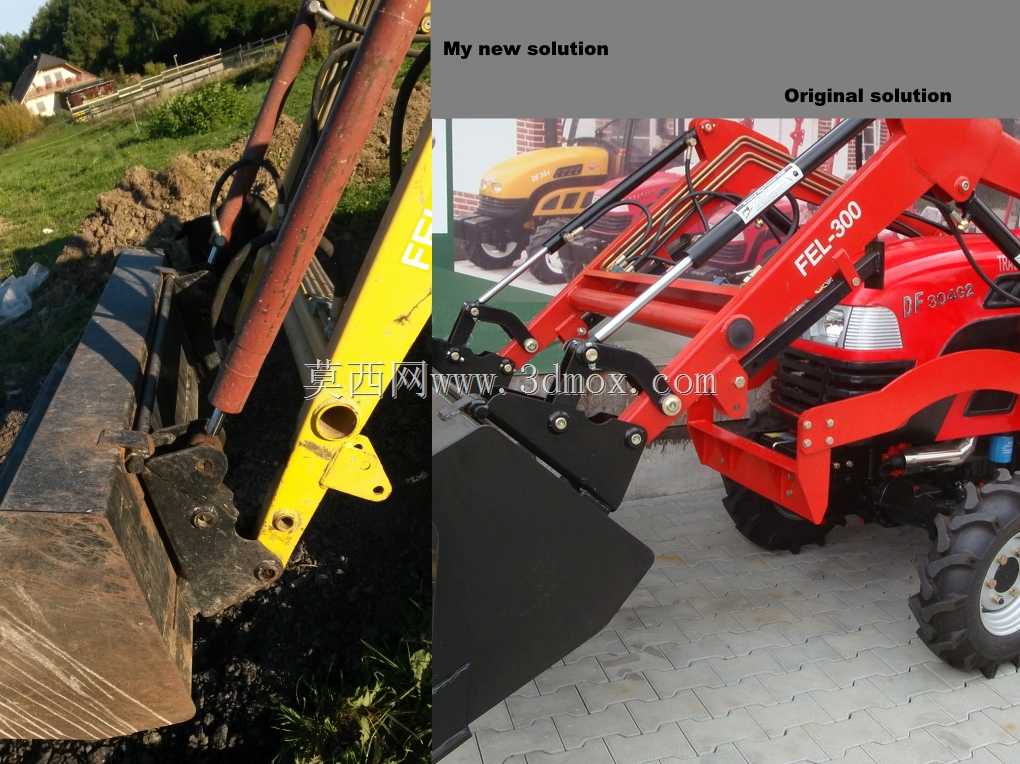

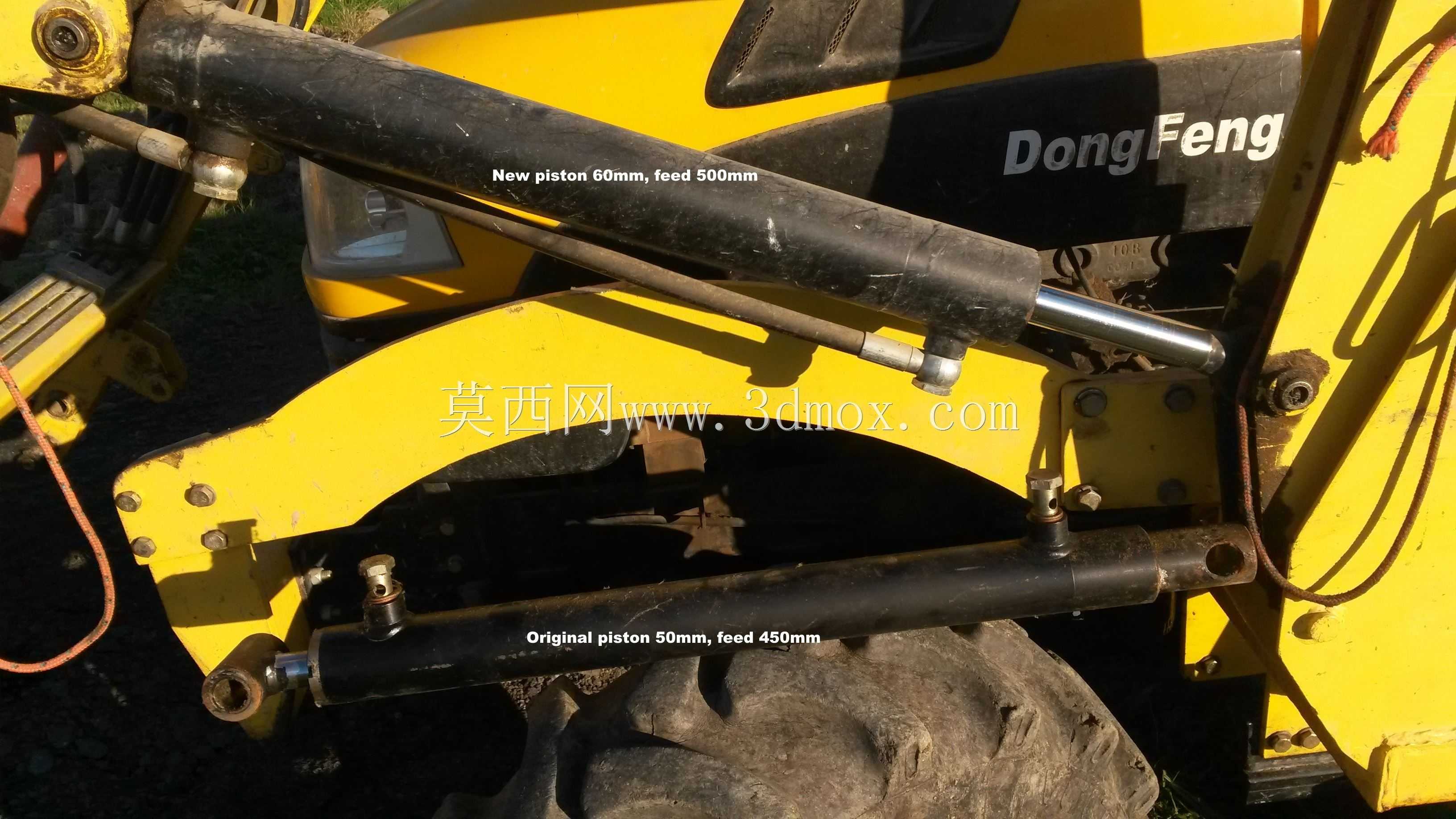

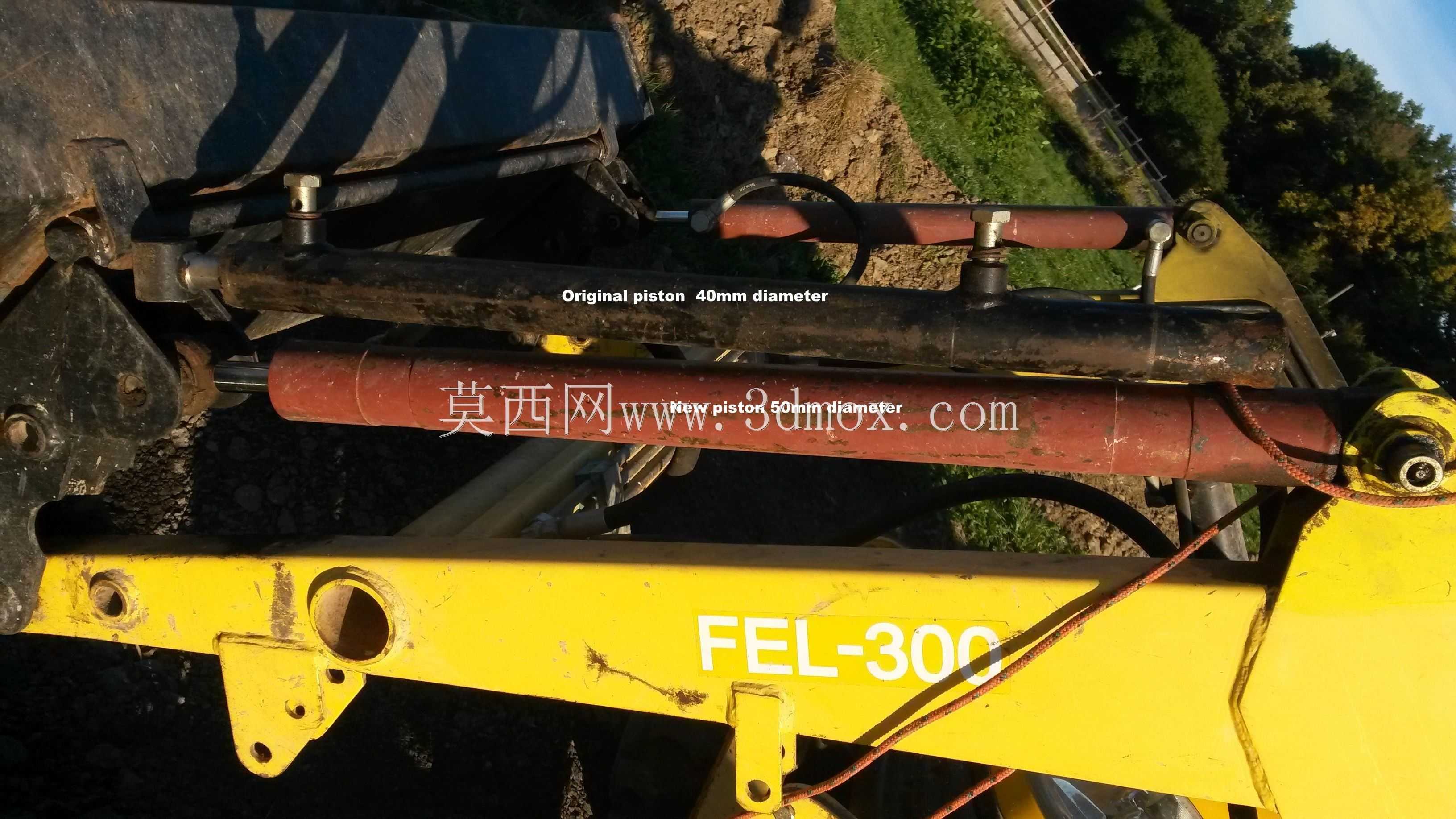

　　这套结构针对农场散料装卸作业场景做了定向优化，核心解决原有小功率装载机在处理压实干草捆、厩肥、砂石散料时举升力不足、铲斗倾翻力矩不够的痛点，适配中小型家庭农场、小型建材堆场的日常装卸转运作业，可完成散料铲装、短距离转运、轻量堆垛、货叉辅助搬运等多种作业需求。设计过程中首先对原有液压执行元件做了参数升级，替换了更大排量的液压泵，同时将活塞杆做了加粗加长处理，提升液压系统的工作压力与输出行程，让动臂举升过程中能获得更充足的推力，在最大举升高度位置仍能保持足够的载荷支撑能力，避免举升末端出现载荷下沉、动作卡顿的问题。针对刀架部位的活塞安装结构做了重新设计，调整了铰接点的位置分布，优化了力臂传递比例，

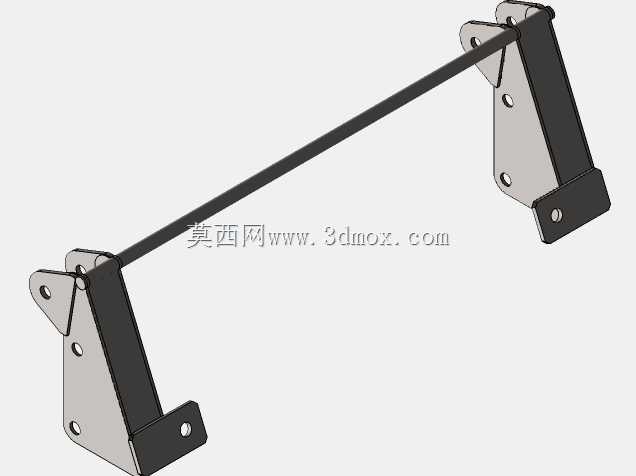

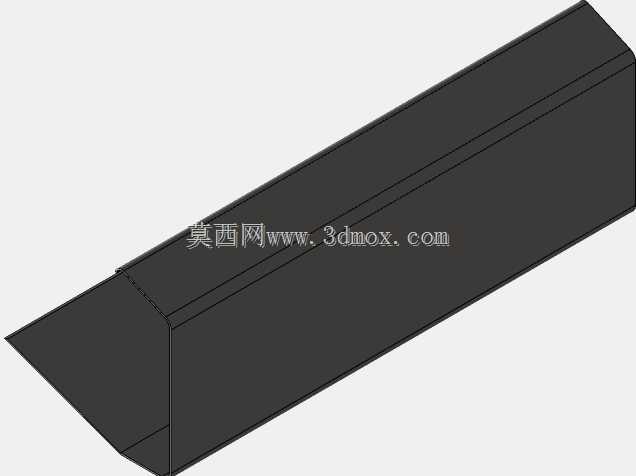

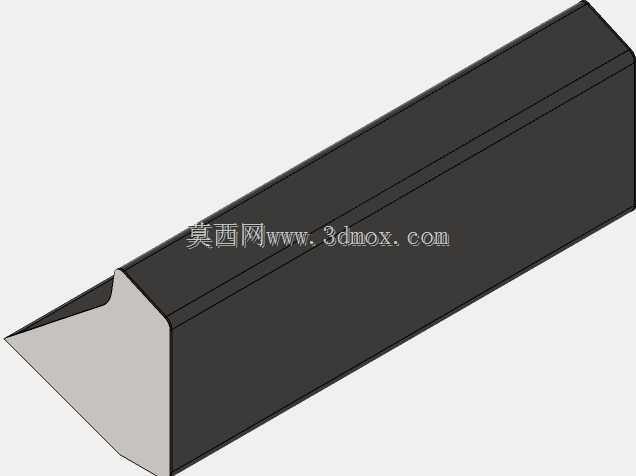

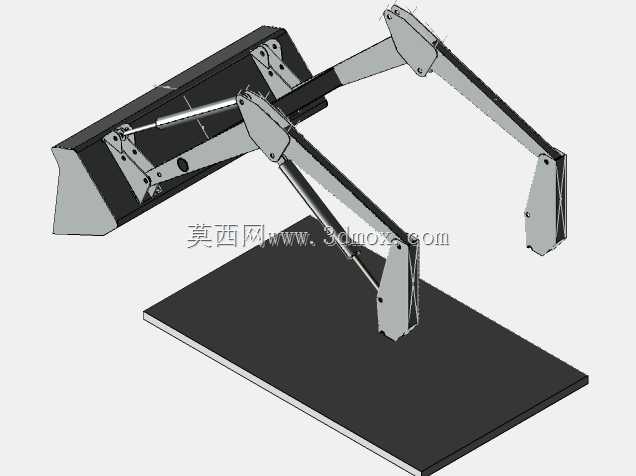

　　让液压推力能更高效地转化为铲斗的倾翻力矩，解决原有结构在铲取压实物料时铲斗无法顺利翻转、需要人工辅助撬动的问题，同时将货叉倾翻的限位结构做了绑定加固，避免重载倾翻时铰接部位出现应力集中导致的结构变形。铲斗连接结构保留了原有设备的安装接口尺寸，可直接适配原有底盘的安装位，不需要对车架连接部位做额外的切割、焊接改造，降低改装的加工成本与工作量，所有铰接销轴的尺寸、安装孔位都与原有部件保持通用，日常维护时可直接替换原有易损件。整套工作装置的安装边界完全匹配原有底盘的前部安装空间，动臂收拢状态下的最小转弯半径、整机前悬长度与原机保持一致，不会影响设备在狭窄棚圈、田间小道的通行能力，最大举升高度可满足常规农用运输车的货箱卸料高度需求，

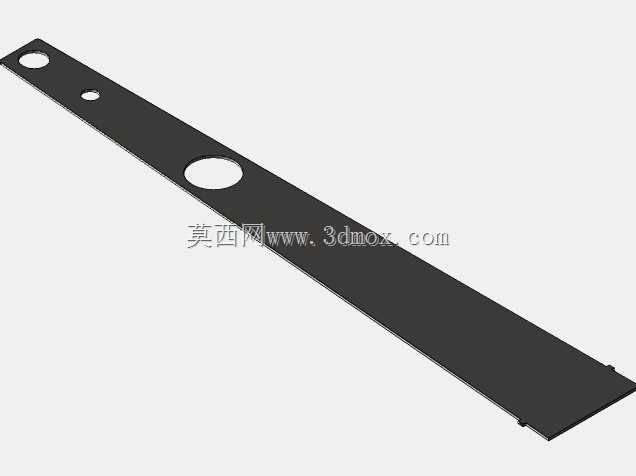

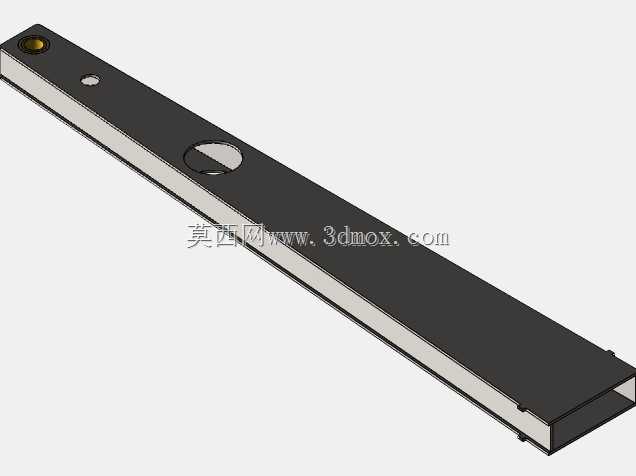

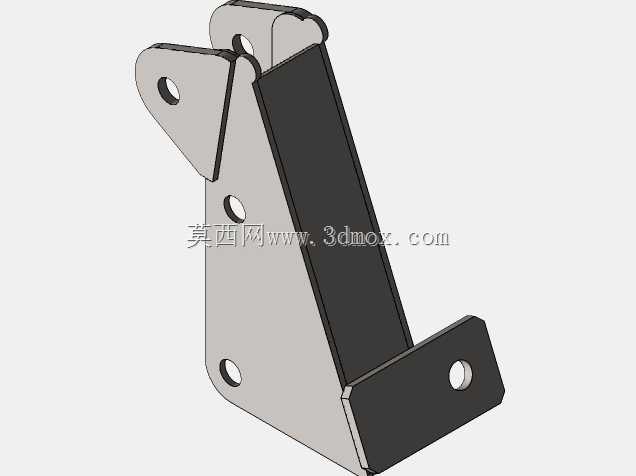

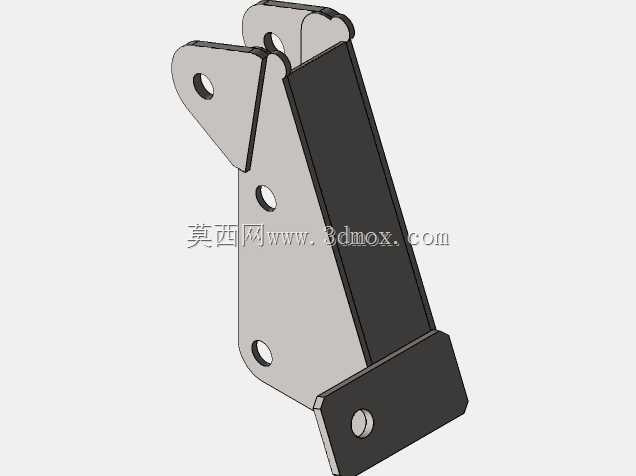

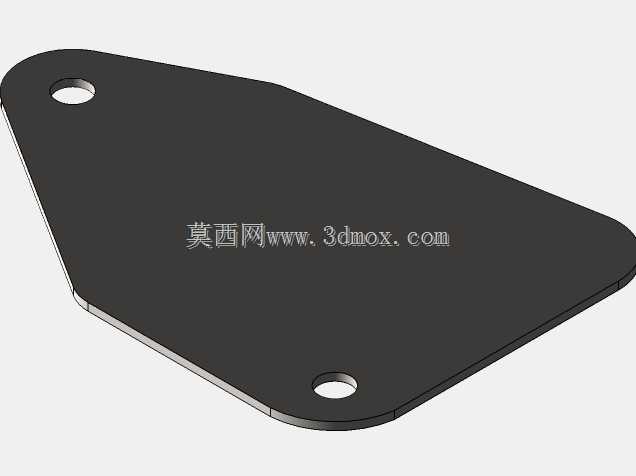

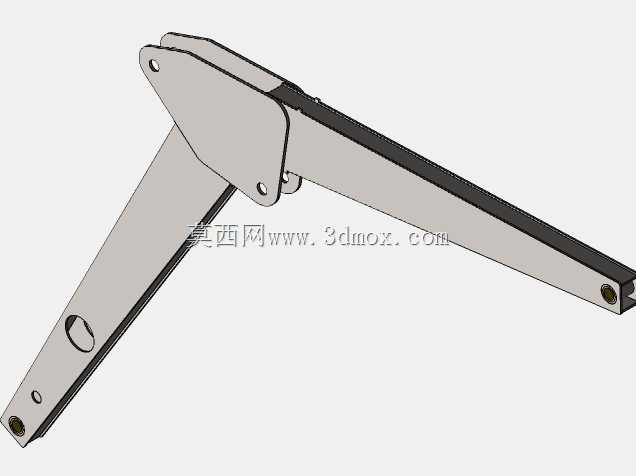

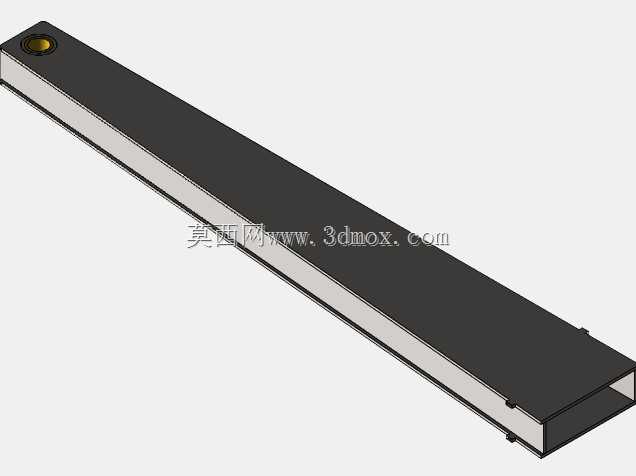

　　优化后的结构可稳定提升额定举升载荷，处理常规成捆干草、袋装饲料、散状砂石时不需要反复调整铲装角度，单次铲装即可完成满斗装载。动臂的板材厚度做了针对性加强，在铰接支座部位增加了加强筋板，抵消重载作业时的交变应力，避免长期使用后出现臂架开焊、变形的问题，液压管路的排布沿着臂架内侧做了固定，避免作业过程中被物料剐蹭、挤压导致管路破损，铲斗刃口部位采用耐磨板材加工，可承受长期铲取硬质散料的磨损，减少刃口补焊、更换的维护频率。
