AutoCAD二维钩状零件练习建模素材

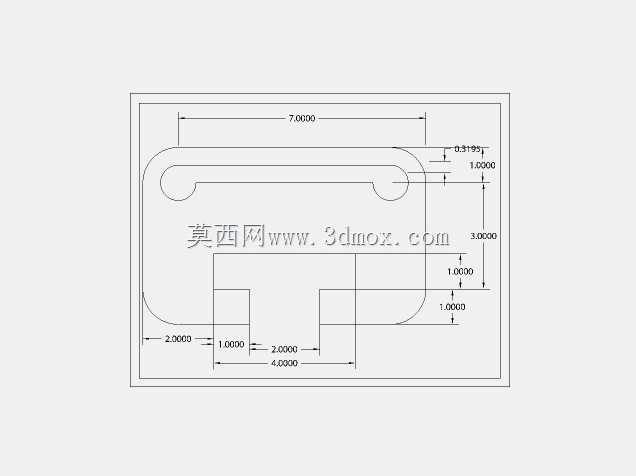

这套二维练习素材对应的钩状轮廓零件，在日常工装夹具、小型手动工具的挂接结构、设备侧部辅助挂钩组件中有着极高的应用频次，很多车间内工位旁用来悬挂工具的挂架、设备检修时临时挂载管线的固定钩，其基础轮廓都和该练习件的结构逻辑高度契合。从设计思路来看，该零件完全遵循二维机械制图的规范逻辑，所有轮廓线都通过直线与圆弧相切衔接完成，没有复杂的样条曲线，非常适合刚接触制图规范的从业者练习坐标定位、尺寸约束、相切捕捉这些核心基础操作。整个零件的外轮廓总长度控制在7个单位，总高度为3个单位，安装侧的凸台结构总宽度为4个单位，两个凸台各自的宽度为1个单位，凸台之间的避让间隙为2个单位，这样的尺寸设定完全匹配小型挂接件的安装边界需求，安装时可以通过凸台卡入对应宽度的安装槽内，不需要额外设计复杂的固定结构就能实现稳定挂载。零件上部的弯钩部分采用双圆弧过渡设计，弯钩端部的圆弧半径统一，既避免了尖锐棱角带来的安全隐患，也能保证挂接物件时不会出现应力集中导致的结构断裂，弯钩内侧的轮廓和外侧圆弧保持等距，保证零件整体壁厚均匀，不管是后续采用塑料注塑成型还是钣金折弯加工，都能满足工艺成型的基本要求。从实际使用场景出发，这类小尺寸挂接零件不需要承受大吨位载荷，主要用来承载手动工具、轻型管线、小型检具这类重量在5kg以内的物件，所以在轮廓设计时特意在弯钩和主体连接的位置做了1个单位宽度的加强过渡，避免长期挂载后连接处出现疲劳变形。练习绘制该零件时，需要先定位底部安装侧的基准线，从下往上逐步绘制凸台轮廓、主体竖直线、上部弯钩的圆弧段，每一段线条都要严格对应标注尺寸，尤其是圆弧和直线的相切点位置，不能出现线条错位或者相切不到位的情况，这也是二维制图中最考验基本功的环节。很多初学者在绘制这类带圆弧衔接的轮廓时，容易出现圆弧半径标注理解偏差、相切捕捉失效导致的轮廓缝隙，通过该练习可以快速掌握线性尺寸标注、圆弧尺寸标注、基准定位的核心技巧，为后续绘制复杂装配图、零件加工图打下扎实基础。该零件的尺寸标注逻辑完全遵循机械制图的国标要求，所有尺寸都从基准线出发引出，没有出现封闭尺寸链，标注位置清晰不与轮廓线交叉，也能让练习者熟悉正规加工图纸的标注规范，避免后续出正式加工图时出现标注混乱、加工人员无法识别尺寸的问题。
