塑料件注塑成型模具结构设计方案

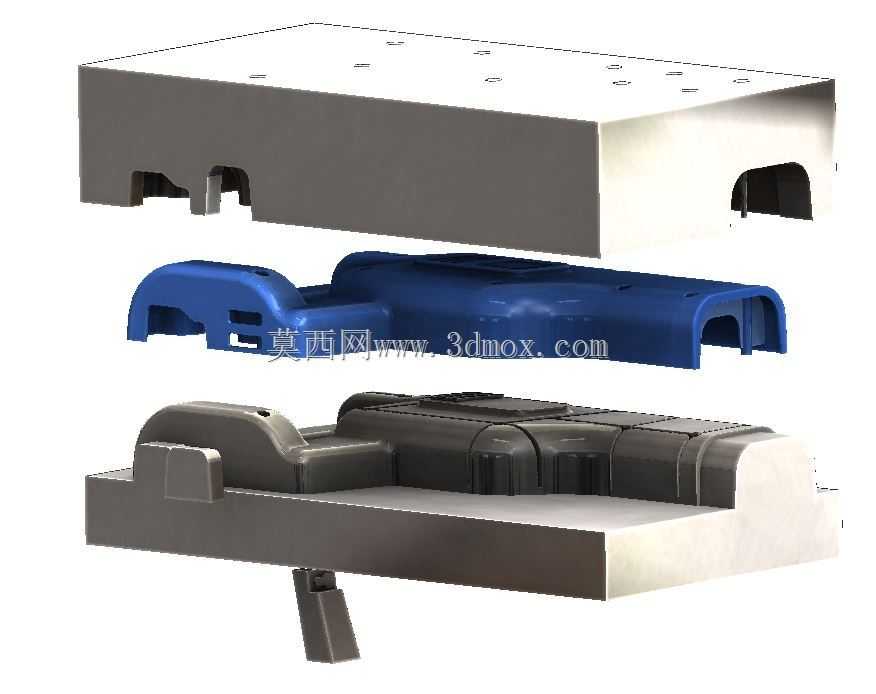

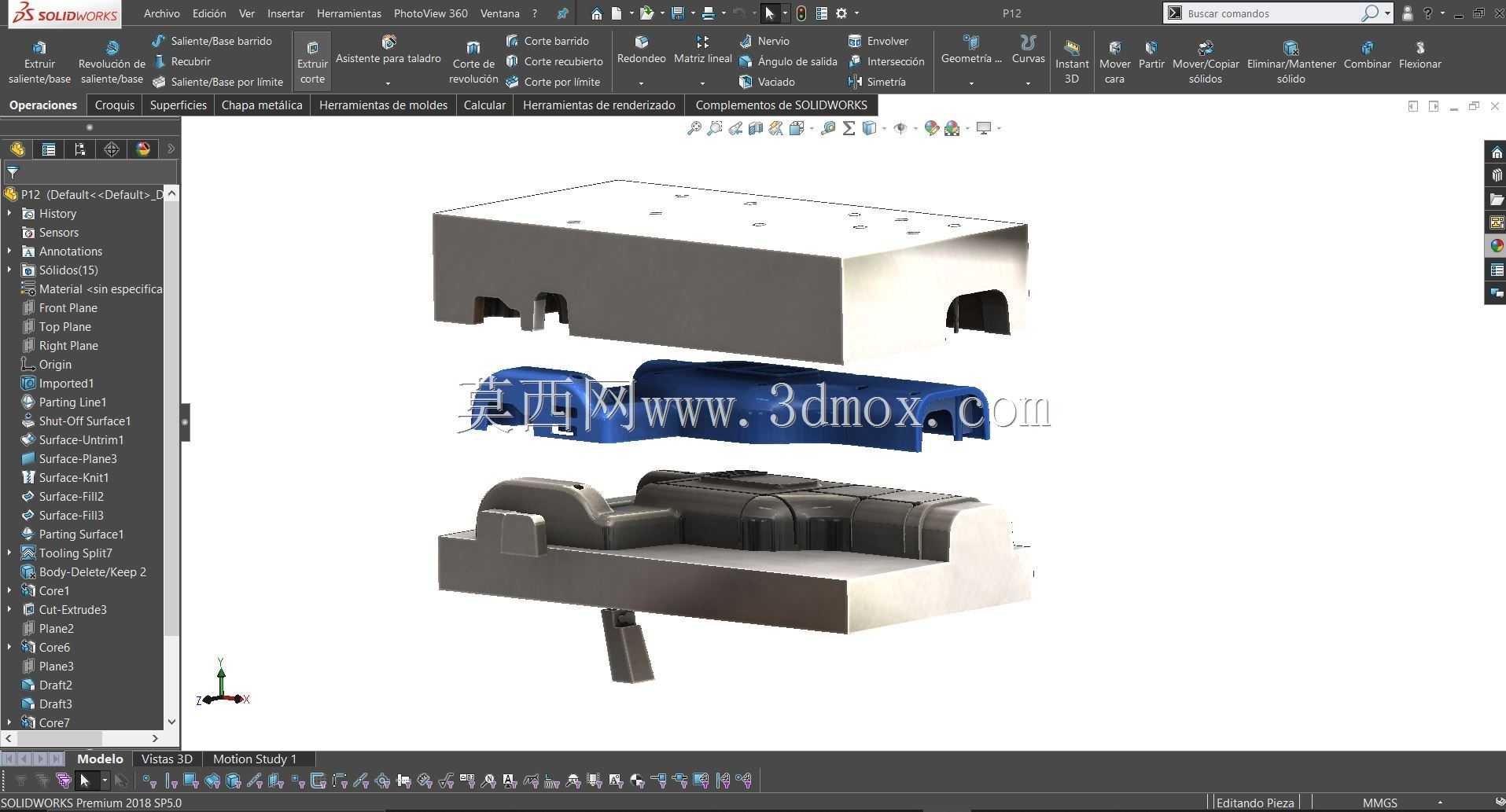

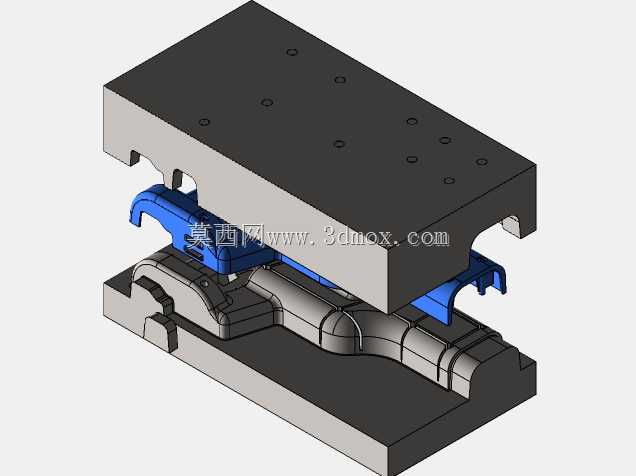

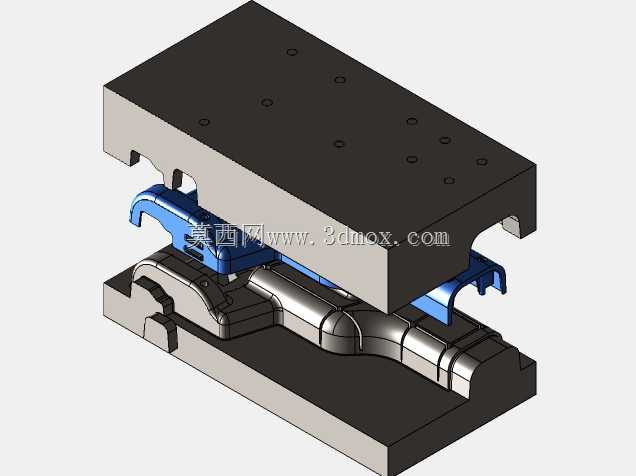

这套模具结构针对带侧凹特征的长条类塑料壳体零件设计，日常应用中多覆盖消费电子外壳、小型家电结构件、工业接插件外罩这类量产塑料件的生产场景，核心用途是通过注塑工艺完成带倒扣结构塑料件的批量成型，规避侧凹特征导致的脱模卡滞问题，保障成型后零件的尺寸一致性与外观完整性。从功能特性来看，整套结构采用两板模基础架构搭配侧向抽芯模块，开模过程中斜导柱驱动侧滑块先行完成侧凹区域的脱模动作，待侧抽芯行程完全到位后，主分型面才开启完成塑件与流道凝料的分离，合模过程中滑块靠楔紧块实现刚性锁止，避免注塑过程中模腔受高压熔体冲击产生侧移飞边。设计思路上优先平衡量产加工的工艺性与模具使用寿命，模架选用标准规格的模胚组件，型腔与型芯部分采用镶拼式结构，易磨损的浇口套、导柱导套、滑块锁紧面都设计为可单独更换的镶件，日常生产维护时无需拆卸整套模架即可完成易损件更换，大幅降低停机维护的时间成本。浇口位置选在塑件非外观面的侧边位置，采用侧浇口进料形式，熔体填充过程中可顺着型腔长度方向平稳流动，避免喷射、缺胶、熔接痕位置不合理这类成型缺陷，冷却回路围绕型腔与型芯的成型面均匀排布，进出水口采用标准化快接接口，回路间距控制在合理范围，保障成型周期内模温均匀稳定，减少塑件因冷却不均产生的翘曲变形问题。安装边界层面，整套模架的长宽尺寸匹配常用卧式注塑机的拉杆间距范围，模厚尺寸适配对应吨位注塑机的最大最小模厚安装区间，定位圈与浇口套尺寸符合注塑机射嘴的标准对接规格，顶出杆位置与注塑机的顶出孔位完全对应，吊装螺孔的位置与承重规格满足模具整体吊装转运的安全要求，侧抽芯滑块的行程预留足够安全余量，避免生产过程中出现抽芯不到位或者滑块行程超限碰撞的问题。成型面的加工精度按照塑料件的公差要求匹配，外观面区域预留合适的抛光余量，装配位置的尺寸公差严格控制在塑料件成型的收缩率补偿范围内，合模分型面的贴合精度控制在微米级，有效减少合模溢料的产生概率。
