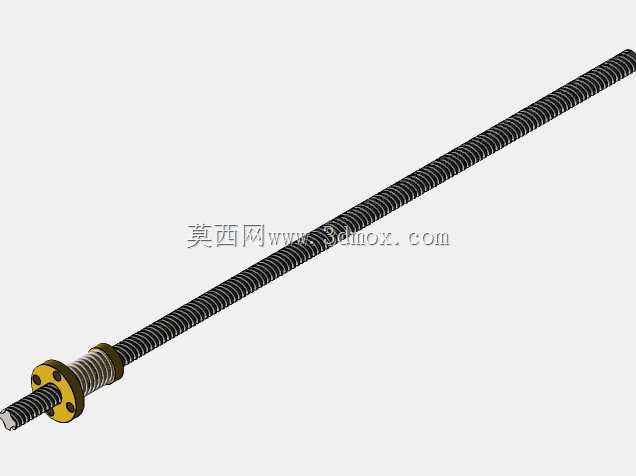

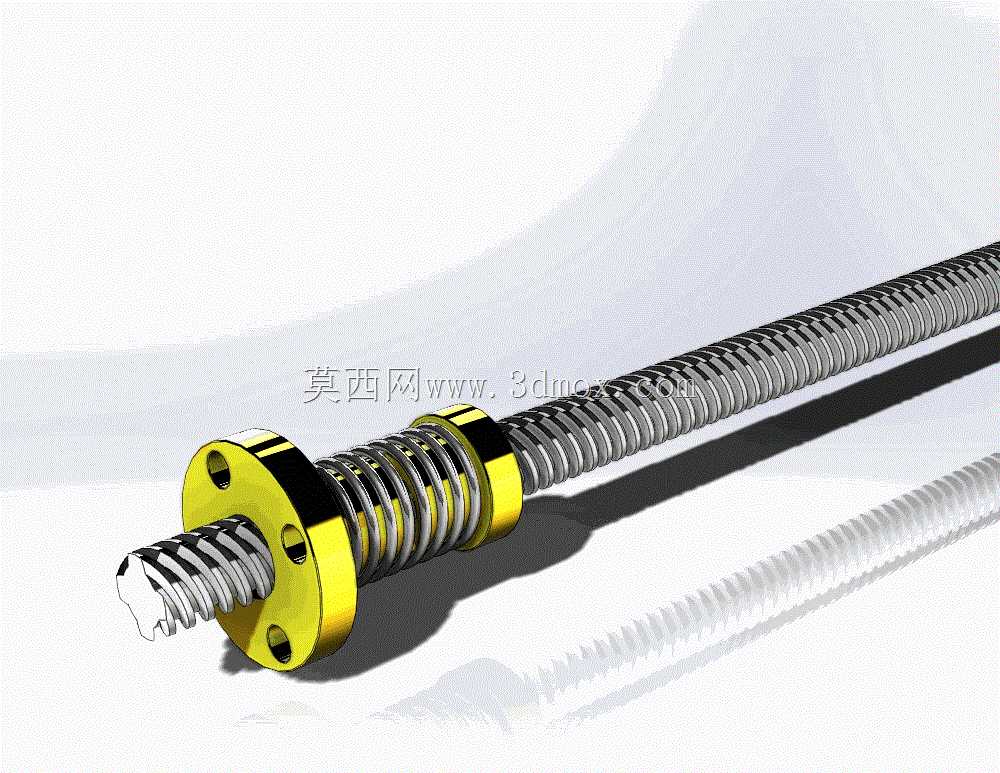

T8型带消隙螺母8mm节距梯形丝杠结构

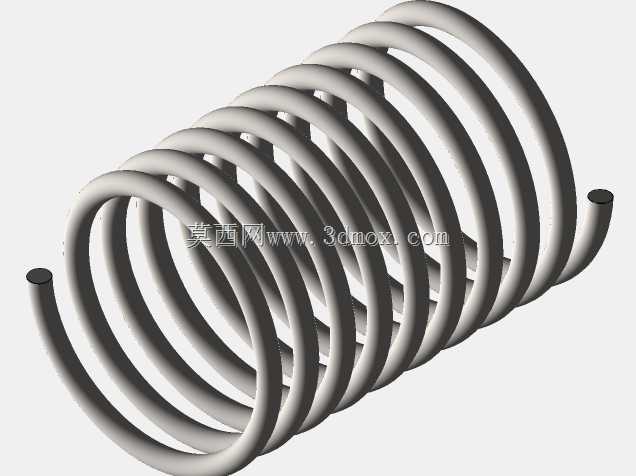

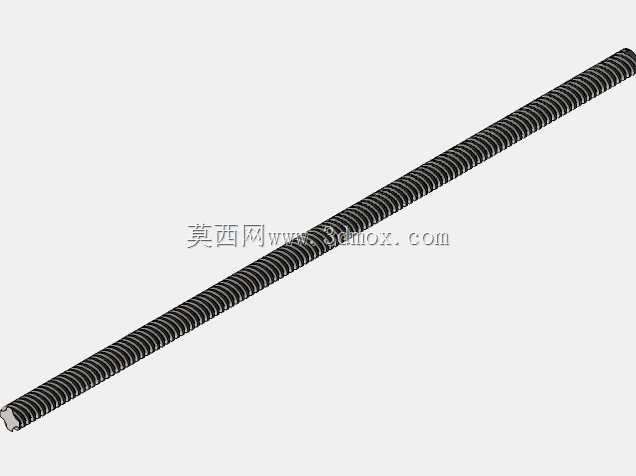

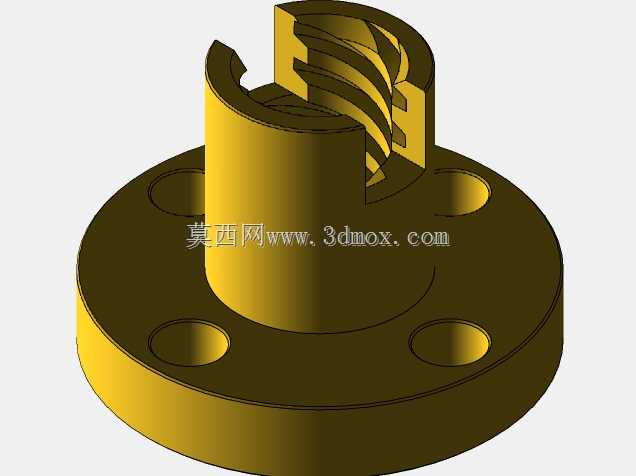

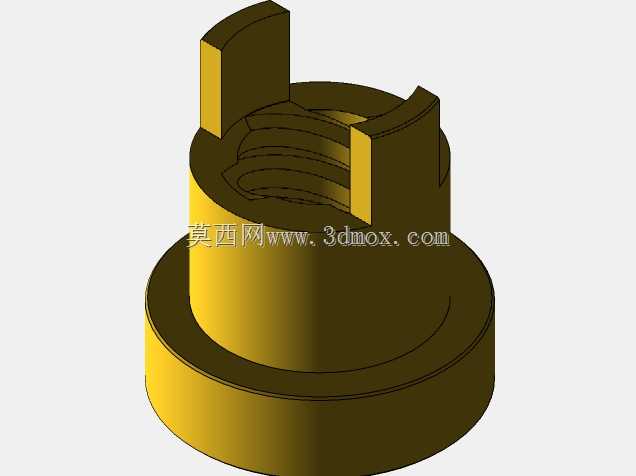

这款T8规格的梯形丝杠副，核心适配桌面级小型自动化设备的直线进给场景，常见于桌面3D打印机Z轴升降、小型检测设备的位移调节工位、实验室微量进给平台的传动链路中，区别于常规滚珠丝杠的高成本特性，梯形螺纹的滑动传动形式更适配低负载、低速进给、对成本控制有要求的民用及小型工业设备场景。设计阶段优先考虑了消隙需求，配套的无齿隙螺母通过内部结构预紧消除螺纹副的轴向传动间隙，在频繁正反转的往复进给工况下，能有效避免反向空程带来的位移误差，保障进给精度的一致性。丝杠公称直径为8mm，采用8mm导程的四通梯形螺纹牙型，牙型角经过优化适配滑动摩擦工况，既保证足够的传动接触面积提升负载能力，又能控制摩擦阻力在合理区间，避免低速进给时的爬行问题。安装边界上，丝杠两端可根据安装需求加工适配的轴颈结构，配套的法兰型螺母自带安装孔位，可直接通过螺栓固定在移动滑台的安装面上，无需额外设计复杂的螺母转接座，能大幅简化滑台部分的结构设计工作量。从结构特性来看，这款丝杠副不需要复杂的润滑维护回路，常规锂基脂润滑即可满足长期使用需求，抗粉尘污染能力优于开放式滚珠丝杠，在没有严格密封防护的小型设备中使用时，能降低异物进入螺纹副造成卡滞的概率。建模过程中还原了螺纹的真实牙型轮廓，螺母的法兰安装孔、消隙结构的弹簧预紧组件都做了等比例还原，可直接用于设备的装配干涉检查、运动仿真验证，也能作为选型阶段的结构参考，帮助设计人员快速确认安装空间是否匹配，评估传动链路的布局合理性。在小型非标自动化设备的设计中，这类消隙梯形丝杠往往是兼顾精度与成本的优选，相比同规格的滚珠丝杠，其结构更简单，安装调试难度更低，对于行程在300mm以内、负载不超过5kg的直线运动工位，完全能满足使用要求，不需要额外增加制动结构，依托梯形螺纹的自锁特性，垂直安装工况下也能避免滑台下坠的风险。
