高精度铝型材框架FDM熔融沉积3D打印设备

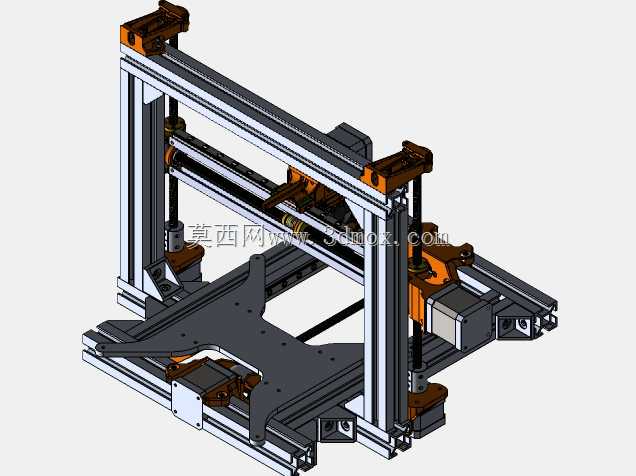

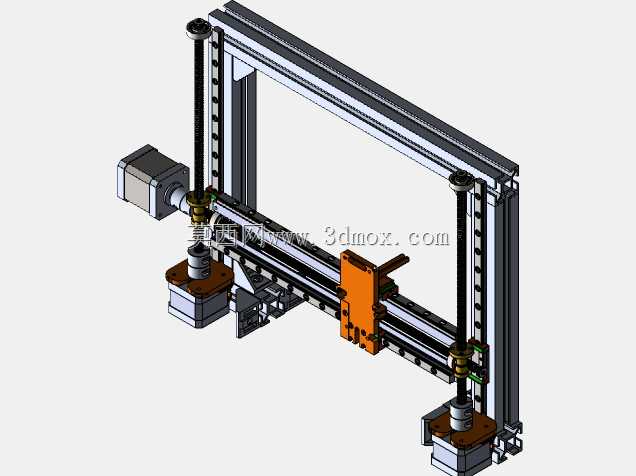

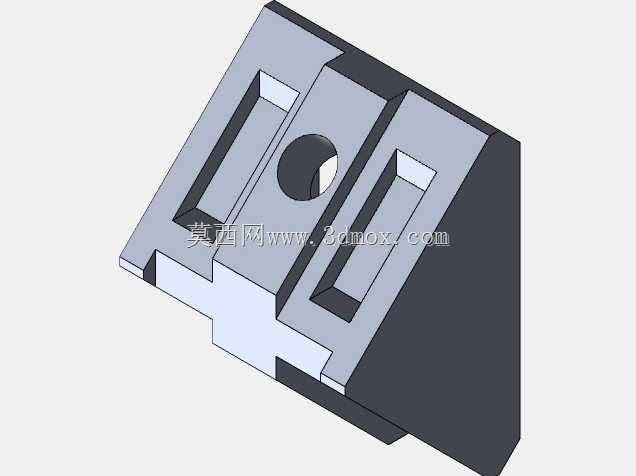

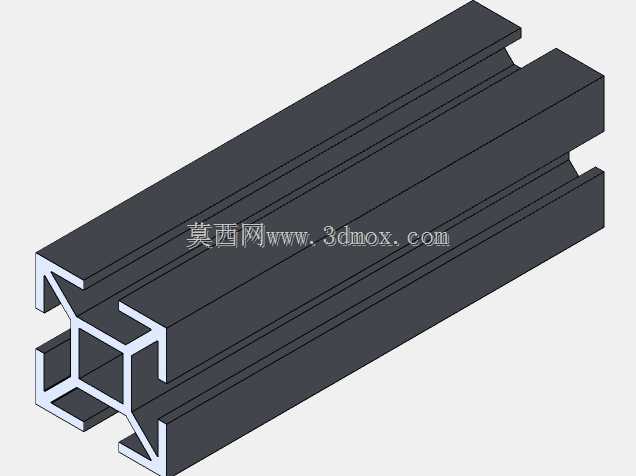

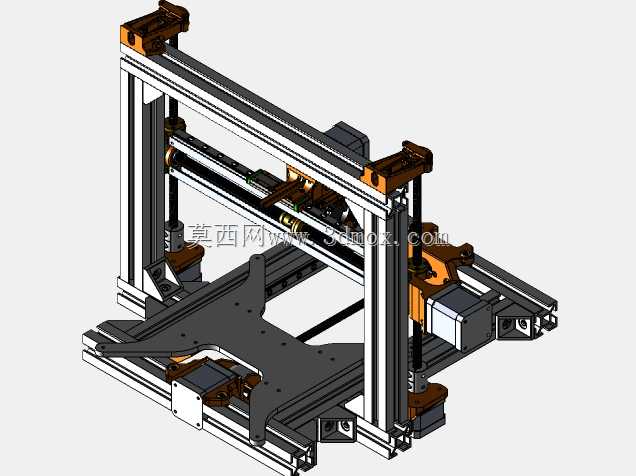

这款FDM熔融沉积成型设备的结构设计，核心围绕桌面级高精度制件场景做定向优化，可覆盖手板打样、工装夹具快速制作、小批量定制零件生产等常见工业与创客场景需求，能稳定输出PET-G等常用热塑性耗材的成型件。整机框架采用30x30mm规格工业铝型材搭建，这类型材的槽道标准化程度高，后期加装辅助配件、调整部件位置无需额外打孔攻丝，装配调试阶段的迭代效率远高于方管焊接机架，同时铝型材的刚性足以抵消高速运动产生的谐振，避免打印过程中出现层纹偏移的问题。

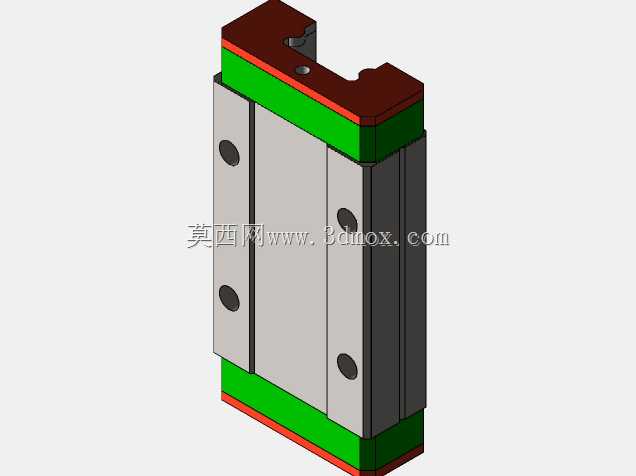

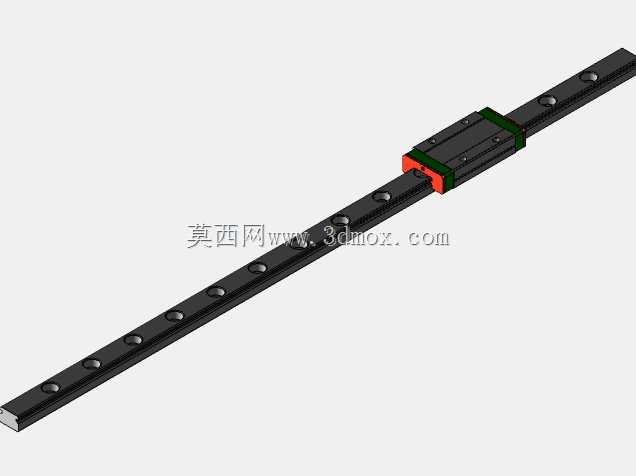

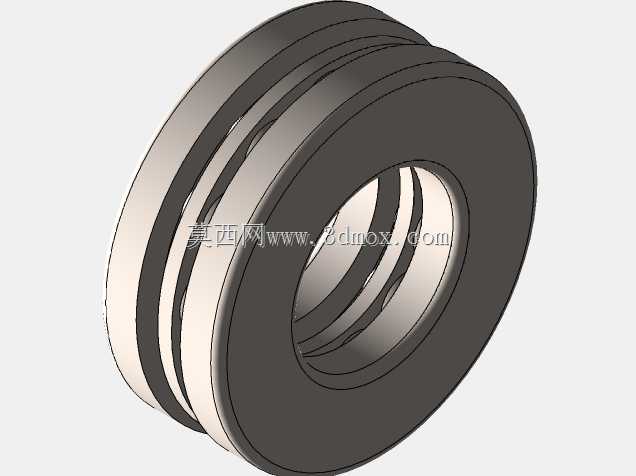

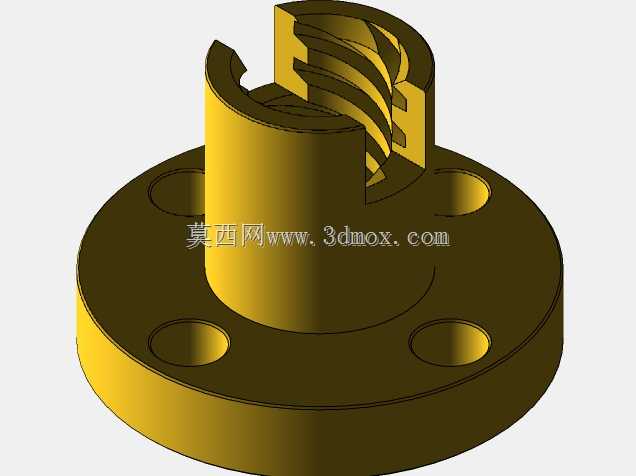

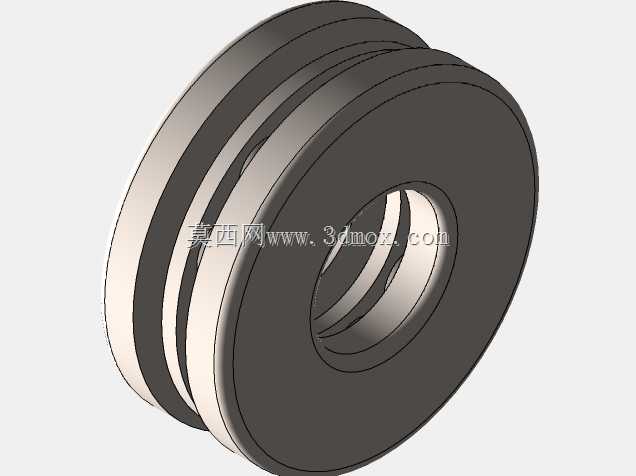

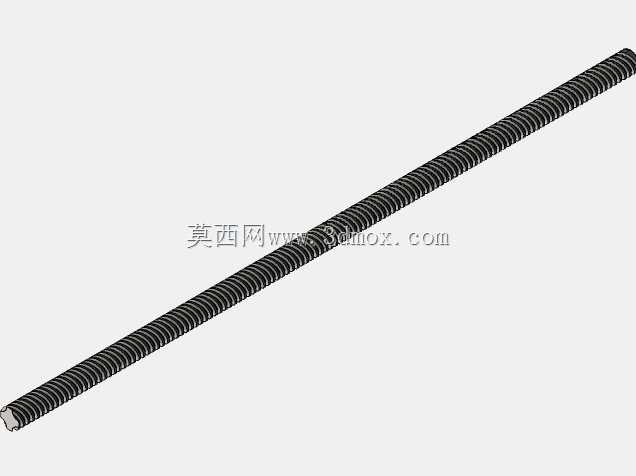

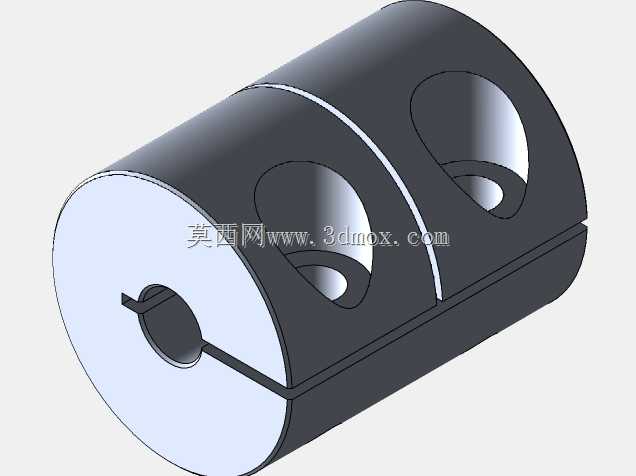

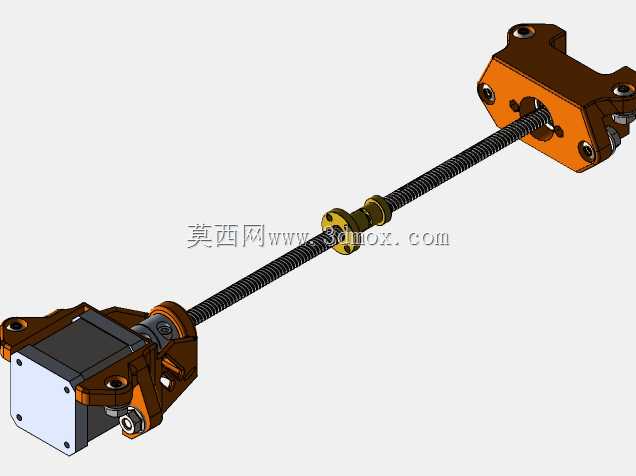

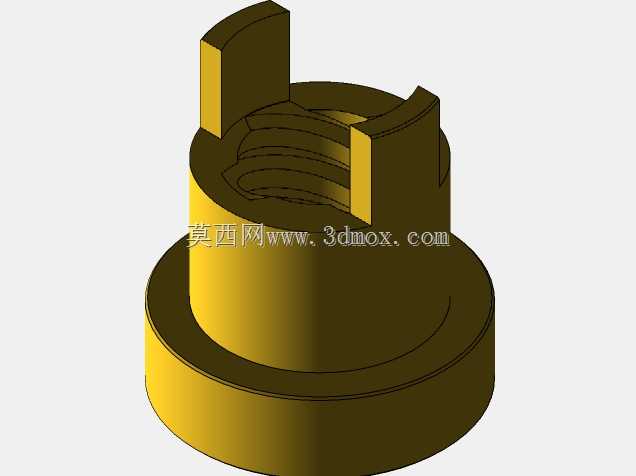

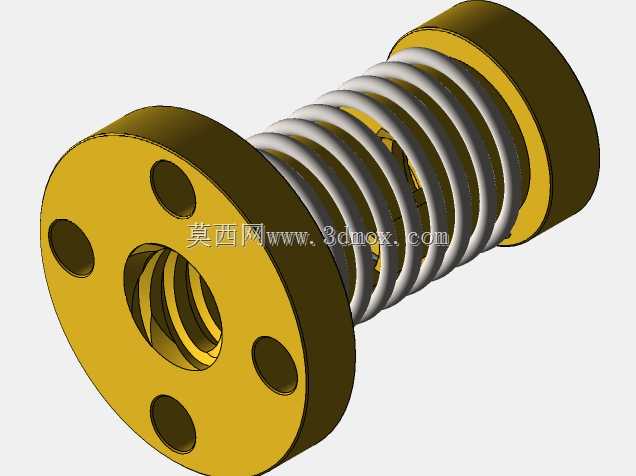

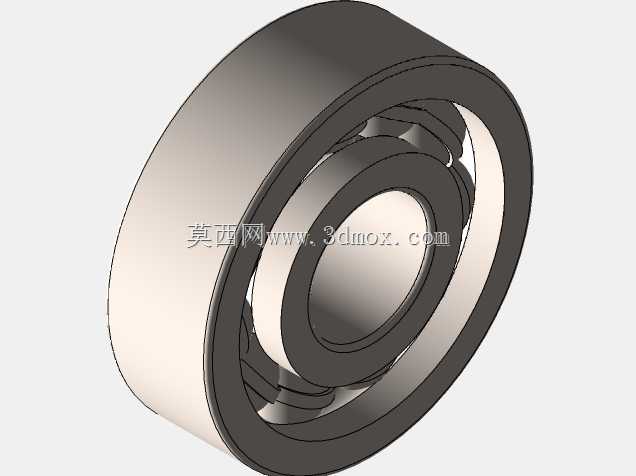

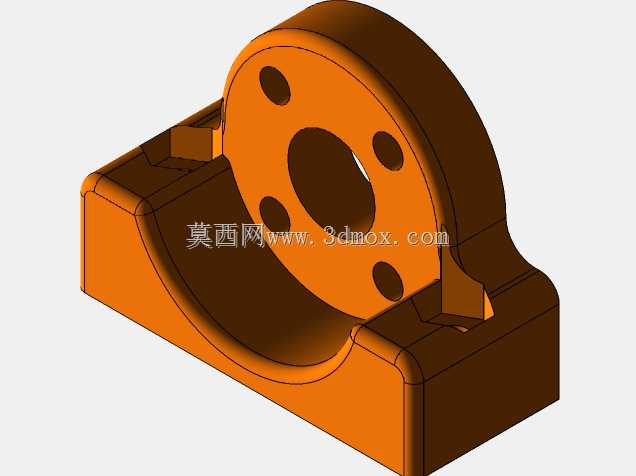

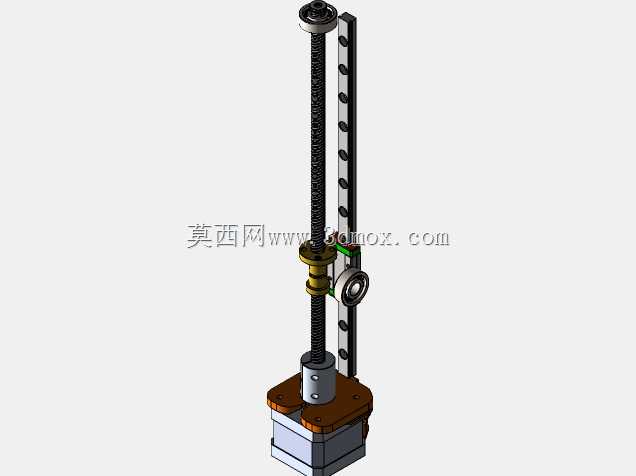

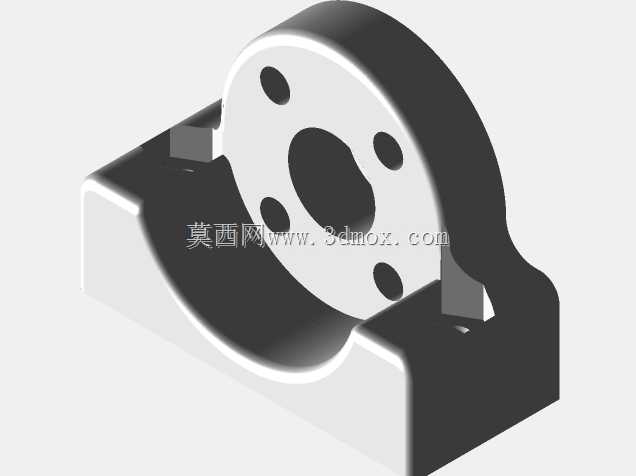

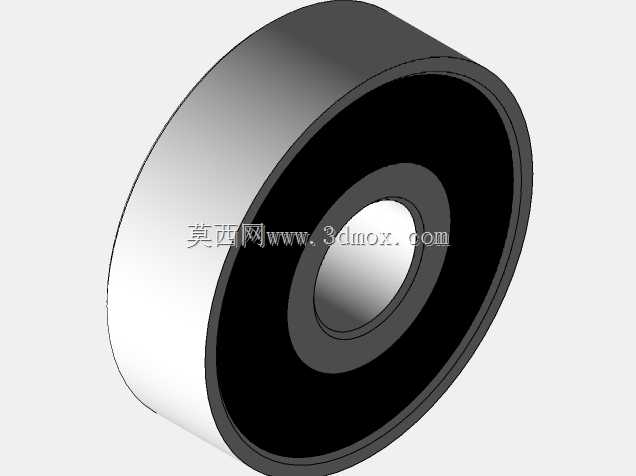

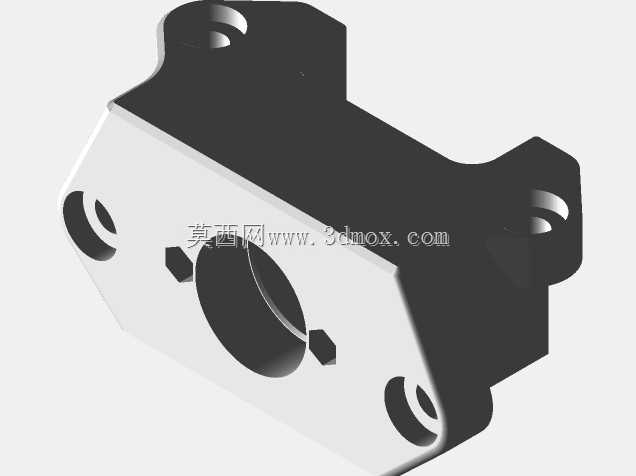

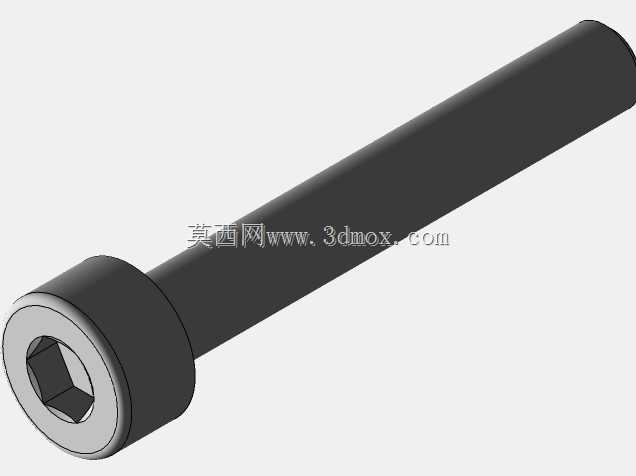

传动系统的设计做了全链路精度冗余，三个运动轴均配置线性导轨作为运动导向副，相比光杆导向结构，线性导轨的负载能力更强、滚动摩擦阻力更均匀，长时间运行不会出现光杆易磨损导致的间隙窜动问题；各轴均搭配T8丝杠作为传动部件，配合无齿隙螺母消除反向传动空程，螺钉连接位置的轴向间隙通过轴向轴承做预紧补偿，从传动链根源减少丢步、定位偏差的问题。

设备的运动行程做了明确的边界设计，喷嘴最大移动路径X向可达260mm、Y向210mm、Z向210mm，实际可打印的最大制件尺寸会受床身安装位置影响，当床身设置位置偏移时Z向行程可扩展至215mm；整机的安装占位尺寸为X向450mm、Y向360mm、Z向350mm，该尺寸是未加装料丝走线架的纯主机占用空间，桌面摆放时预留少量散热间隙即可正常部署。

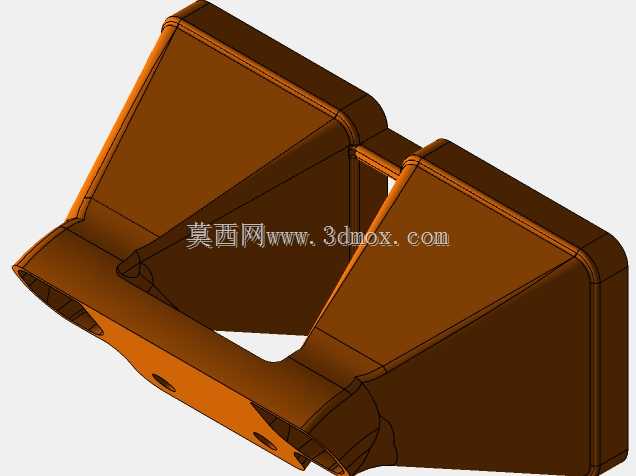

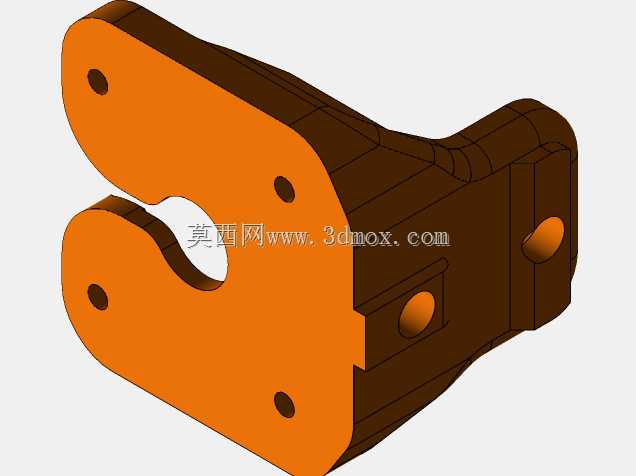

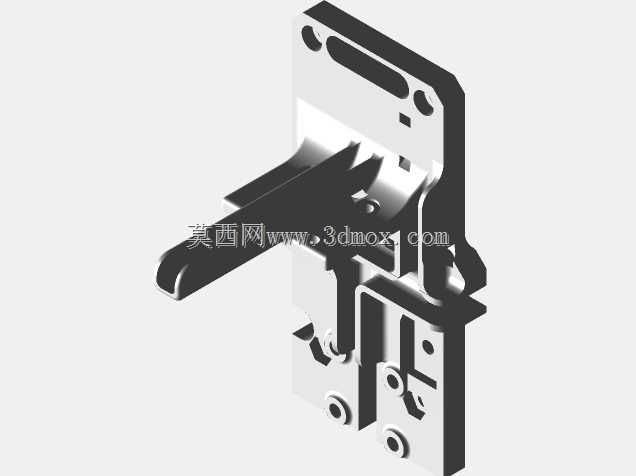

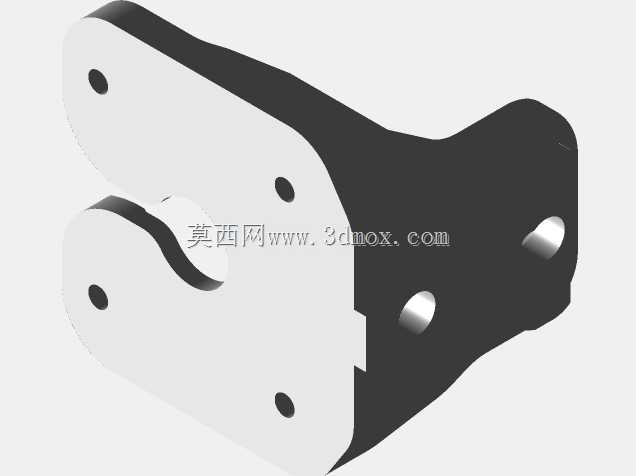

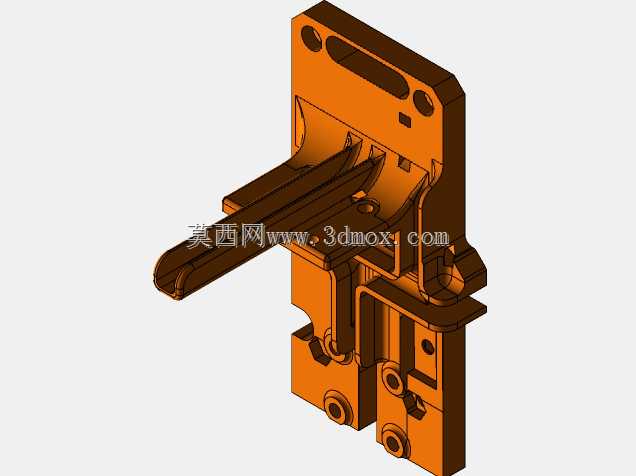

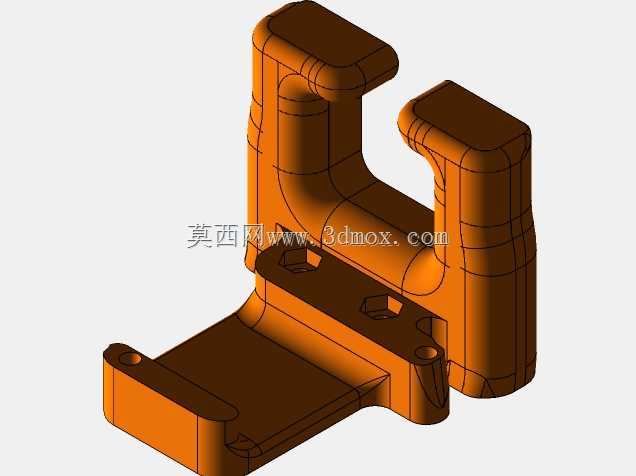

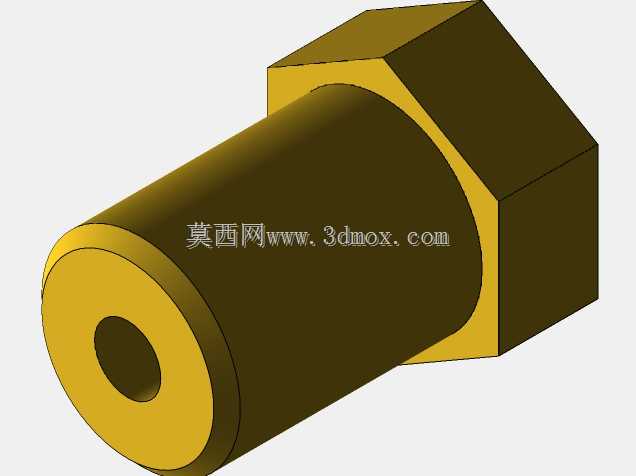

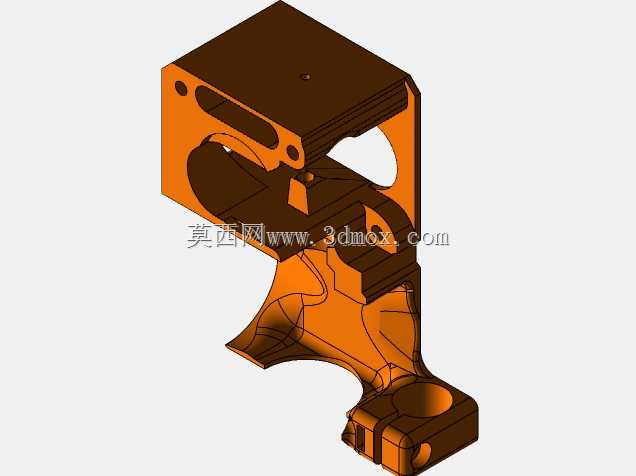

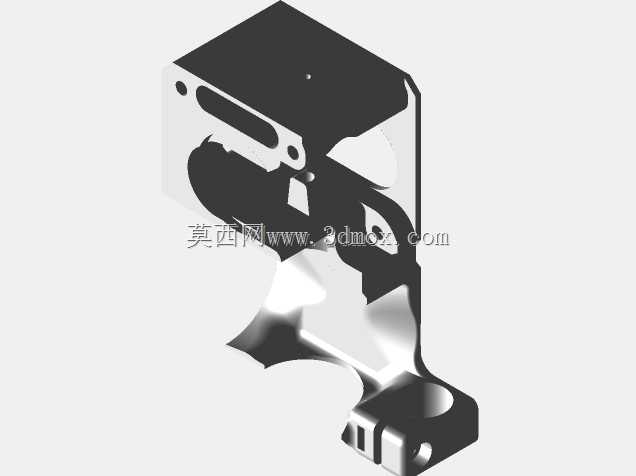

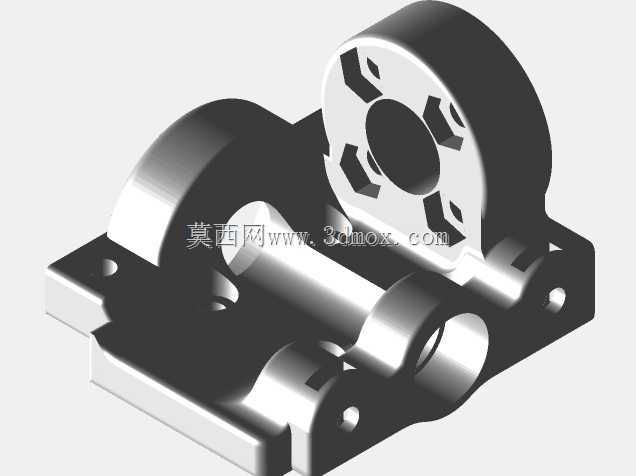

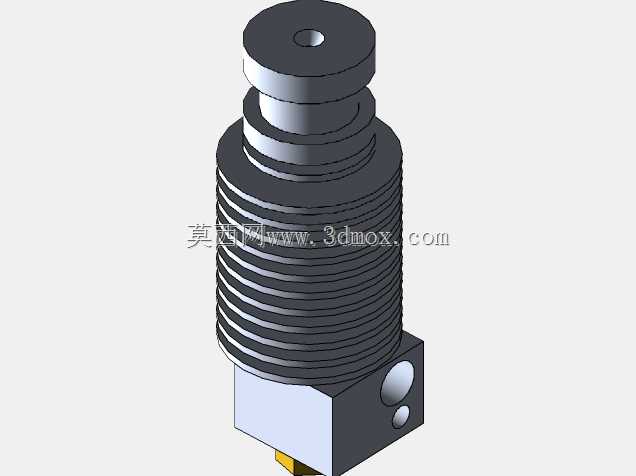

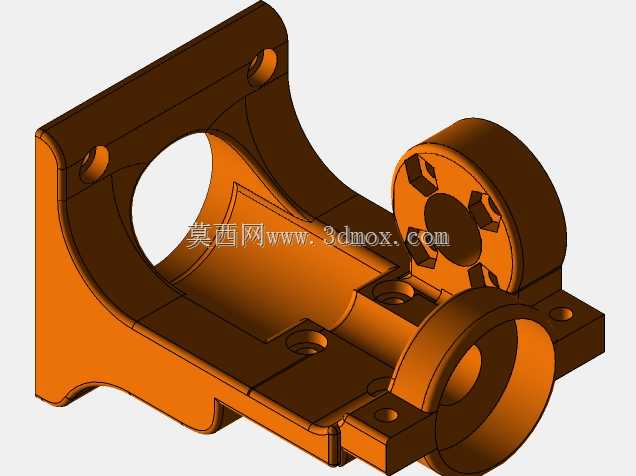

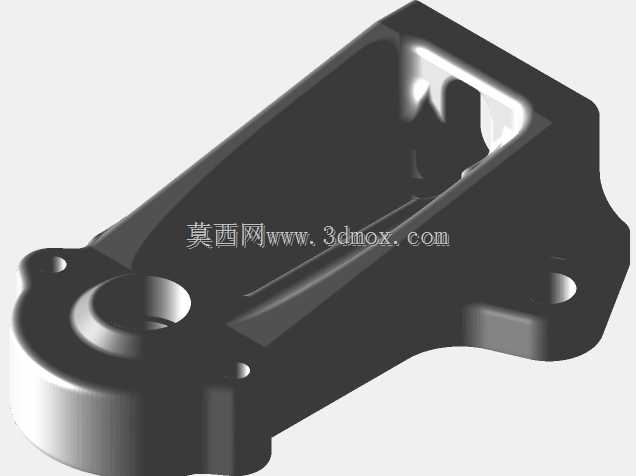

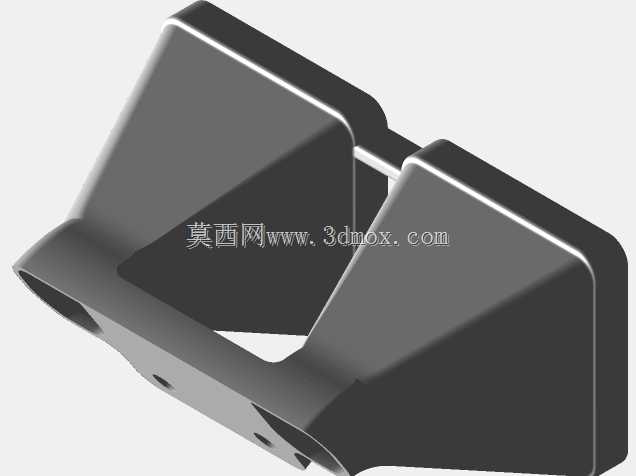

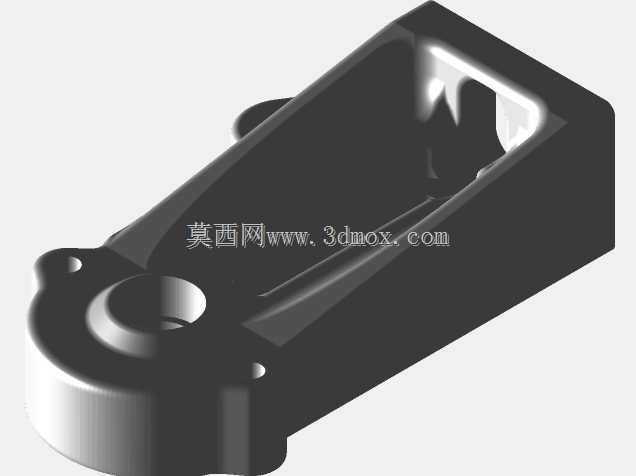

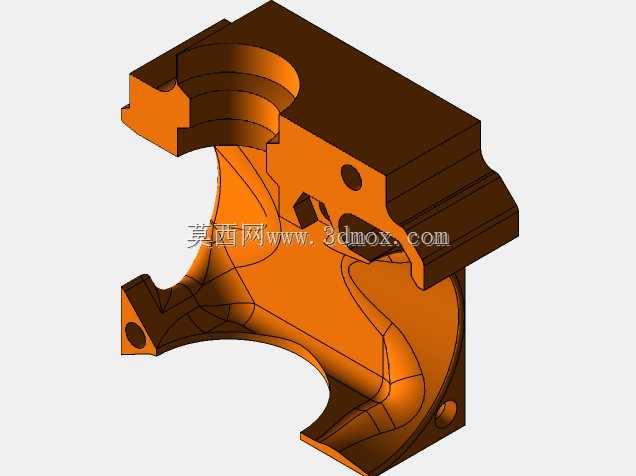

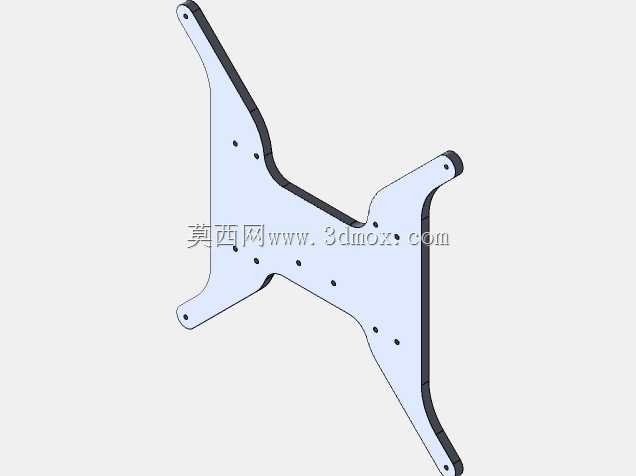

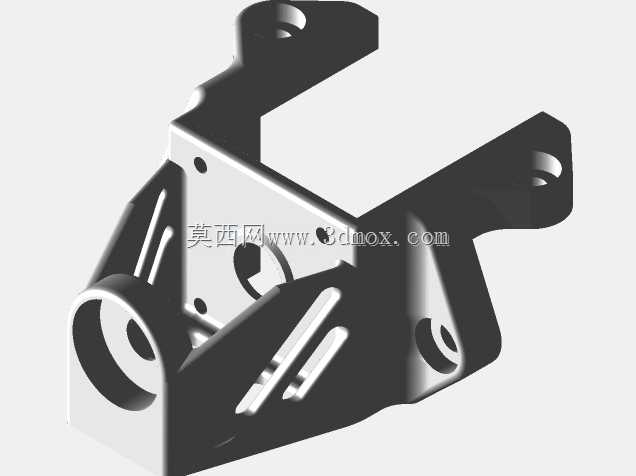

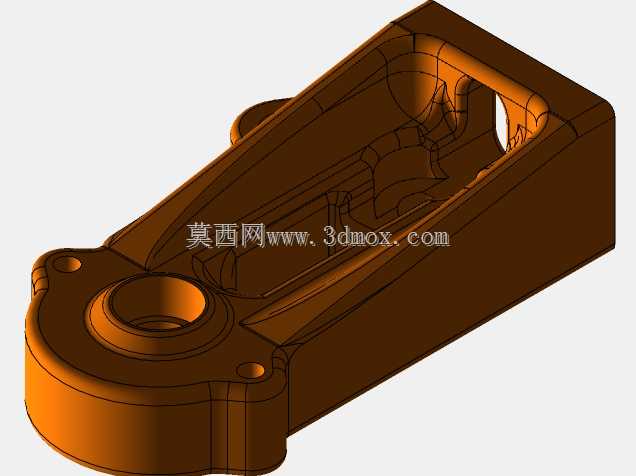

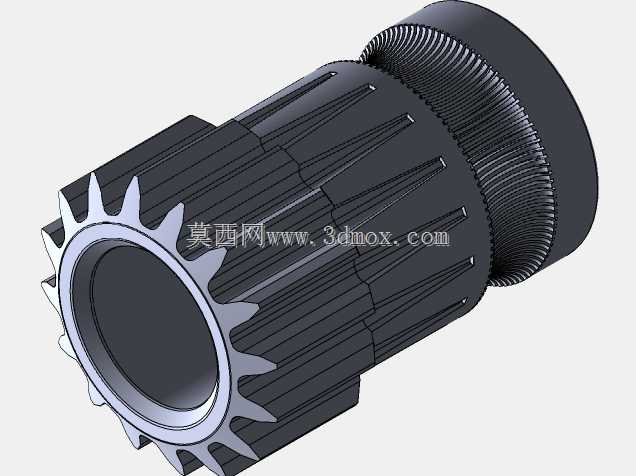

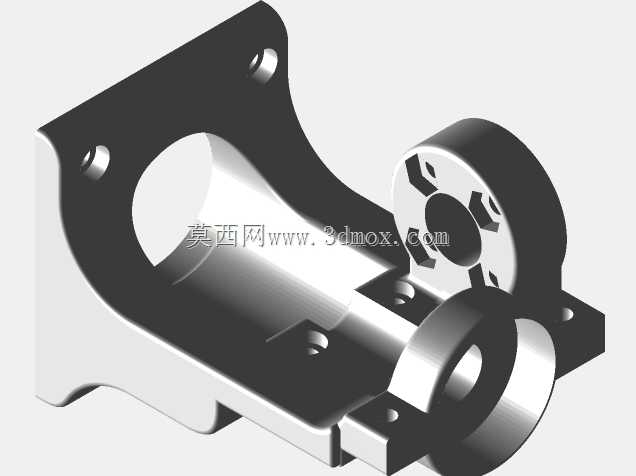

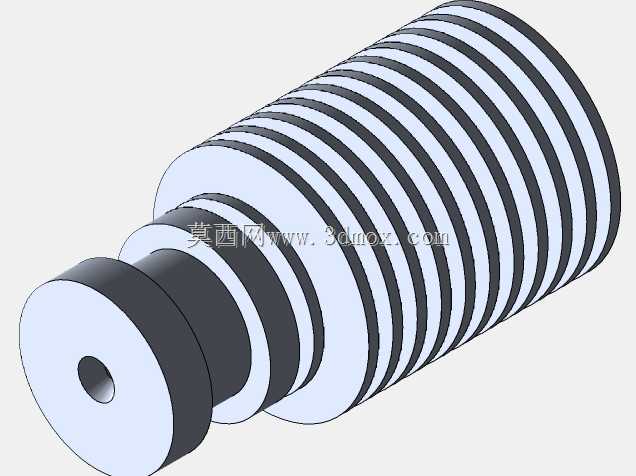

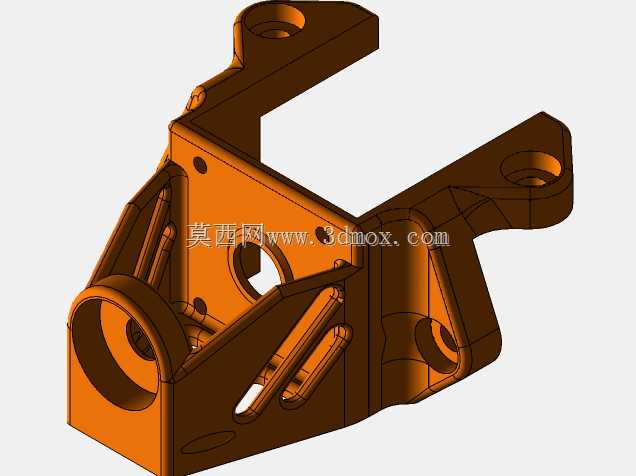

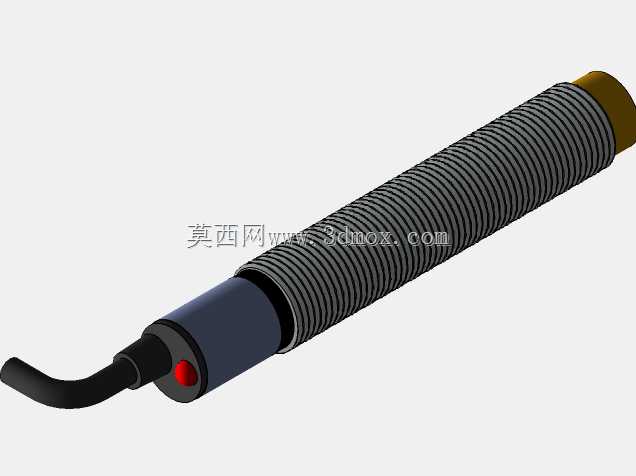

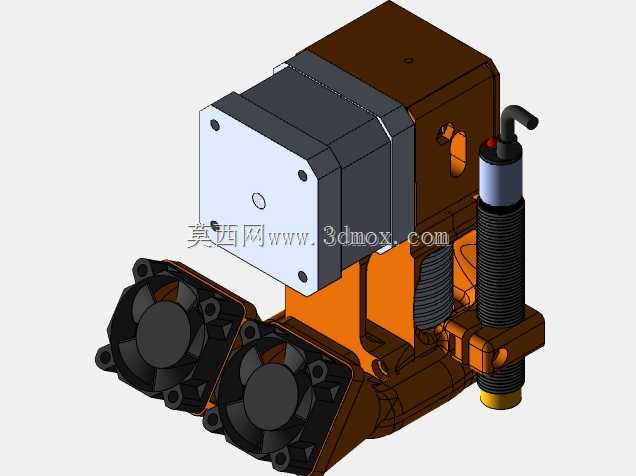

耗材挤出部分采用重新优化的双齿轮挤出结构，相比普通单齿轮挤出，送料的咬合力更均匀，打印柔性耗材时也不会出现打滑、送料不足的问题；设备支持0.4mm常规喷嘴配置，可实现0.2mm层厚的打印精度，填充率30%的工况下能兼顾制件强度与打印效率。结构上预留了感应式接近传感器的安装位，可实现自动调平功能，降低人工调平的操作门槛；X轴支架、Y轴支架等受力运动部件做了轻量化镂空设计，在保证结构强度的前提下降低运动惯量，进一步提升高速移动下的定位稳定性，长丝走线路径做了专门的约束管理，避免打印过程中料丝缠绕干涉运动部件。
