紧凑型双向自锁直流离合电机结构

在工业末端执行机构、小型自动化设备的传动链路设计中，动力输出端的位置保持能力一直是结构选型的核心考量点，常规电机断电后输出轴可被外力带动旋转，无法维持既定工位角度，往往需要额外加装抱闸、蜗轮蜗杆等锁止结构，不仅会增大整体安装体积，还会带来额外的传动损耗与装配复杂度。这款集成双向自锁机构的直流离合电机，从结构集成层面解决了这一矛盾，将锁止功能直接整合在电机输出端的壳体内部，无需额外搭配外置锁止附件。

从实际功能逻辑来看，该机构的锁止作用仅针对外部反向输入，当电机内部通电输出扭矩时，输出轴可正常完成正反向旋转动作，不会被内部锁止结构卡滞；一旦电机断电停止输出，外部无论从顺时针还是逆时针方向对输出轴施加扭矩，锁止结构都会立刻楔紧完成位置锁定，完全依靠机械结构实现锁止，不需要持续供电维持锁止状态，不存在电气锁定的失电失效风险，这一特性尤其适配需要断电保持工位的场景，比如机器人末端夹爪在断电后不会因为工件自重松脱，假肢关节在无动力输出时可以维持当前姿态承托外力，汽车自动玻璃门在断电停位后不会被外力随意推动移位。

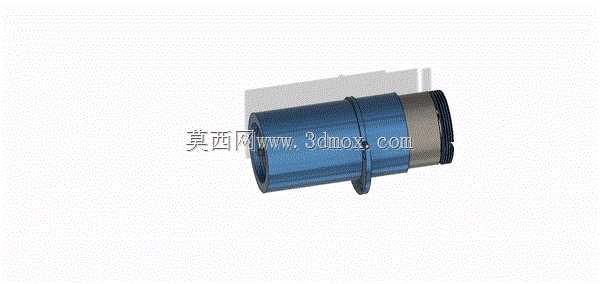

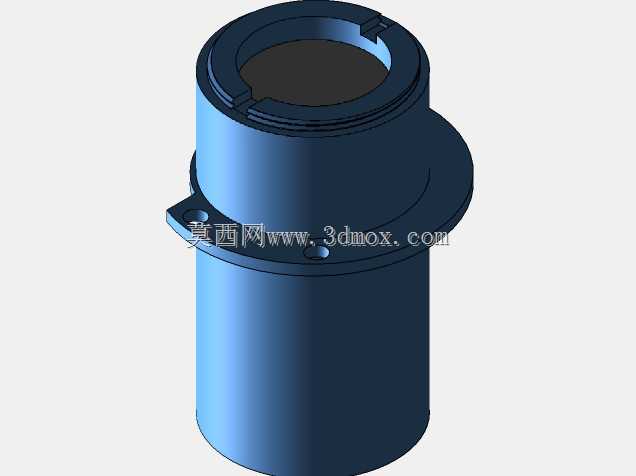

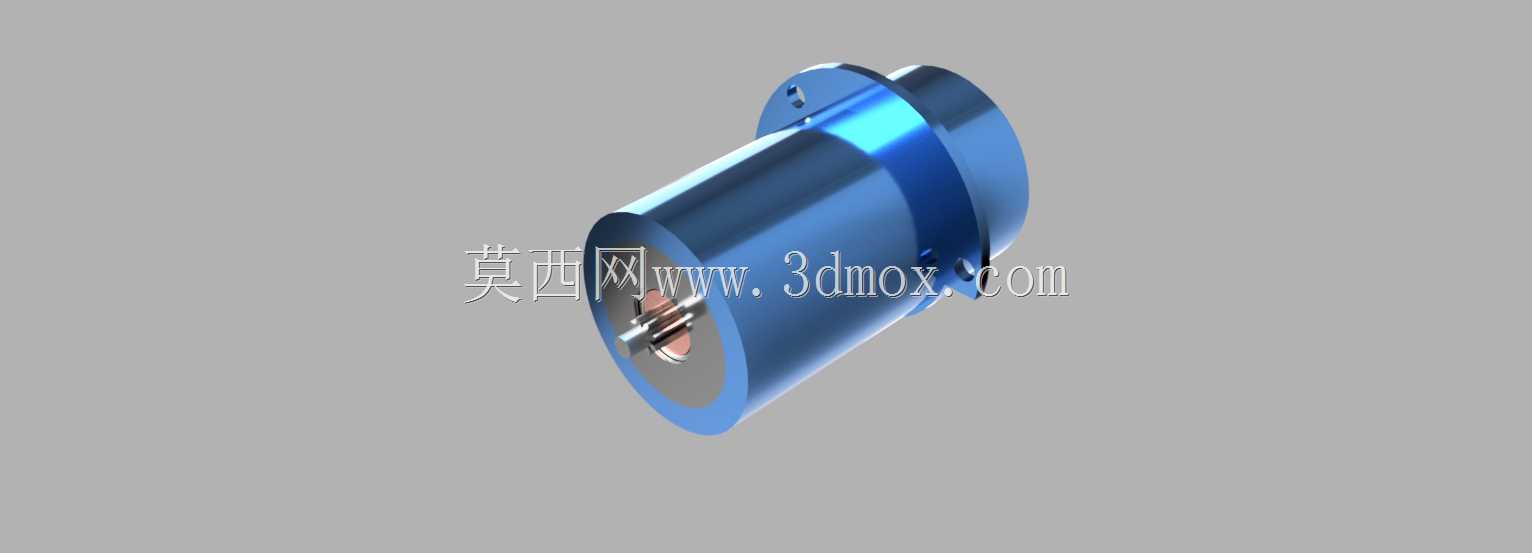

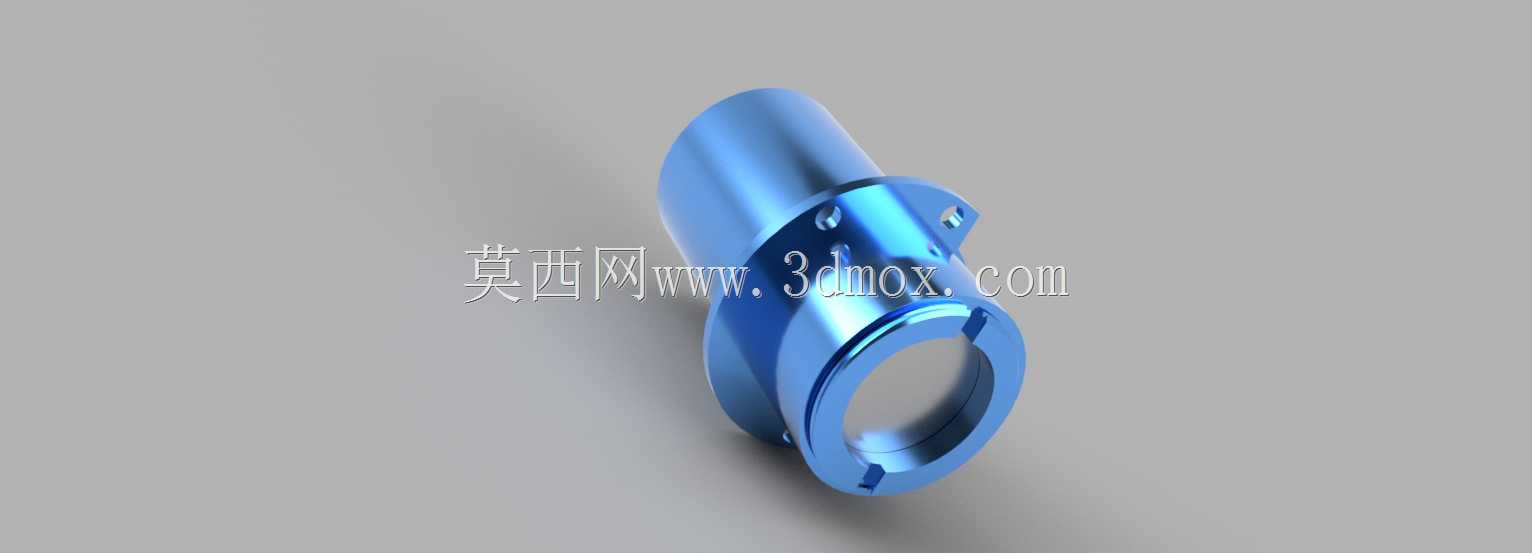

设计思路上完全摒弃了传统蜗轮蜗杆自锁结构的大体积、低传动效率弊端，采用紧凑的径向楔块布局，将锁止组件嵌套在电机输出端的法兰内腔中，整体外形为同轴圆柱结构，安装法兰与常规同功率直流电机的安装尺寸保持兼容，不需要对原有设备的安装位做特殊修改。安装边界层面，输出轴端的轴伸长度、键槽尺寸都符合通用小型直流电机的配套规范，壳体外径控制在极小的尺寸范围内，径向没有突出的附加结构，可直接嵌入狭窄的安装空间，比如机械手指的关节内部、小型自动门的驱动舱内，不会因为集成锁止功能额外占用径向安装空间。

在实际选型适配时，该结构不需要额外搭配控制电路实现锁止逻辑，锁止与释放的动作完全随电机的通断、输出状态自动切换，降低了配套控制系统的设计复杂度，同时机械锁止的响应速度远高于电气抱闸结构，不存在抱闸磨损、响应滞后的问题，长期使用的可靠性更高，对于需要频繁启停、精准保持工位的小负载传动场景，该集成结构可以大幅简化整体传动链路的设计，减少装配零件数量，提升设备整体的结构紧凑度与运行稳定性。
