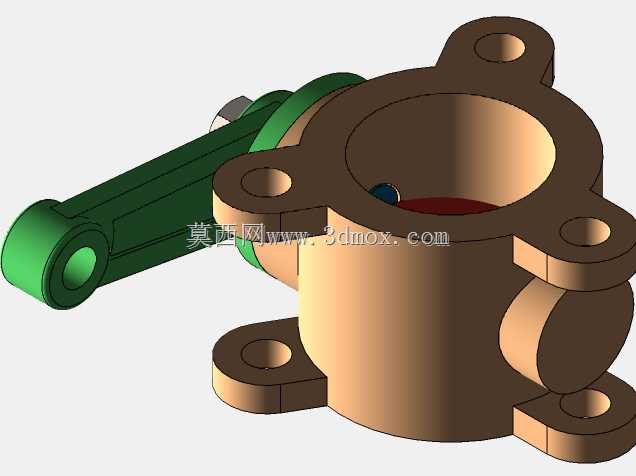

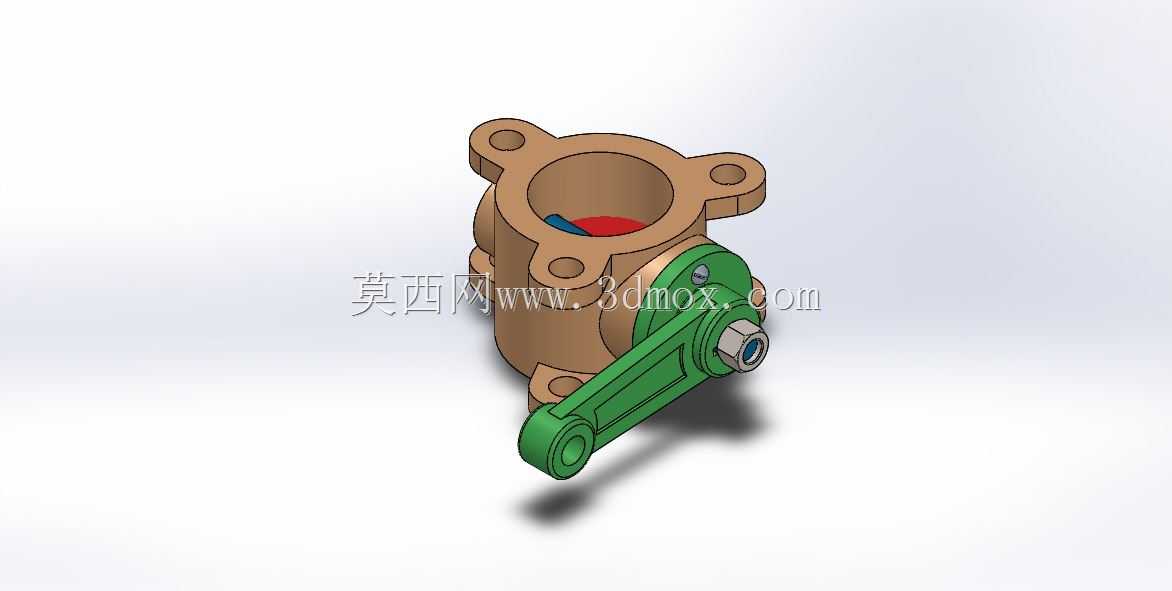

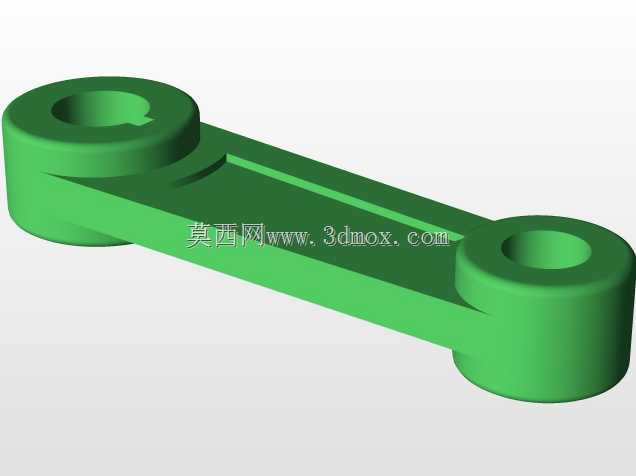

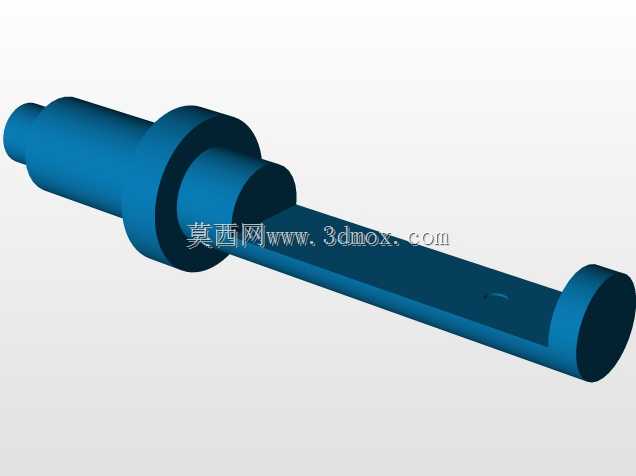

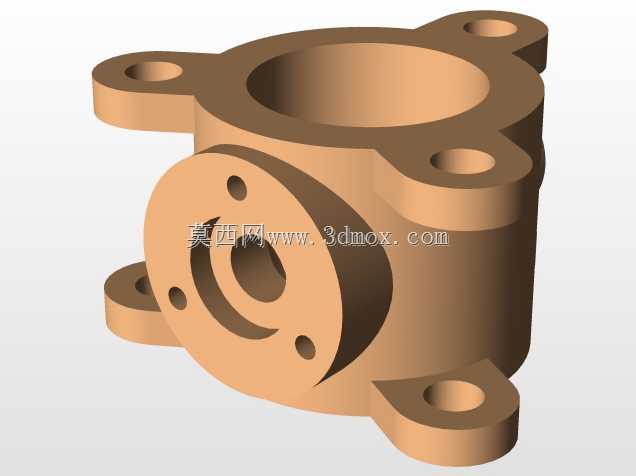

这款蝶阀的结构设计围绕低压流体管路的通断与流量调节需求展开,可适配民用给排水、小型液压站回路、化工介质输送支路等多种场景,在管路系统中承担截断介质、调节开度的核心作用,相比同通径的闸阀、截止阀,其结构长度更短,安装占用的轴向空间更小,适合管路排布紧凑的设备集成场景。从结构设计逻辑来看,阀体采用三耳法兰式连接结构,三个带安装孔的凸耳沿阀体周向均匀分布,安装时可直接通过螺栓与管路法兰对接,无需额外的对夹支撑配件,安装容错率更高,即使单侧管路拆卸,另一侧的法兰连接也能保持阀体固定,不会出现阀体脱落的问题。驱动部分采用外置杠杆式手柄,手柄与阀杆通过刚性连接传递扭矩,手柄末端的锁位结构可在阀门全开、全关及多个中间开度位置实现锁定,避免管路介质压力波动导致阀板自行移位,操作时无需额外工具,手动扳动手柄即可完成开度调整,适合需要现场快速调节流量的作业场景。阀体内腔的流道采用直通式设计,阀板为偏心密封结构,全开状态下阀板完全贴合流道侧壁,介质流通阻力小,压力损失远低于同规格的截止阀,可降低管路输送过程中的动力损耗。密封副采用软质密封材质嵌装在阀板边缘,关闭时阀板在偏心结构的驱动下逐步压紧阀座密封面,密封比压分布均匀,可实现零泄漏截断,适配水、液压油、低腐蚀性化工介质等多种流体介质。从安装边界来看,阀体的法兰安装孔位、中心高、手柄转动的空间范围都做了适配性设计,手柄转动行程内无突出结构干涉,安装时只需预留出手柄扳动的径向操作空间即可,无需额外预留轴向操作距离,适配DN40-DN80通径范围的常规管路,工作压力覆盖1.0MPa-1.6MPa的常规低压管路工况。设计过程中对阀杆与阀体的配合间隙做了公差优化,既保证阀杆转动灵活无卡滞,又避免间隙过大导致介质外漏,阀杆外侧的密封填料结构可在长期使用后通过压盖调整压紧量,补偿密封件的磨损量,延长阀门的整体使用寿命。
