多轴联动仿生人工膝关节结构设计

　　在下肢假肢适配与膝关节功能重建领域，传统单铰链式膝关节仅能实现矢状面单一维度的屈伸动作，无法匹配健康人体膝关节在行走、上下坡、下蹲等日常动作中伴随的滚动、滑动复合运动轨迹，长期佩戴易出现步态生硬、残肢受力不均、关节磨损过快等问题，多中心人工膝关节的结构设计正是为解决这一临床适配痛点而生。从实际临床应用场景来看，这类关节结构主要适配膝上截肢患者的假肢装配，也可用于膝关节置换术中的功能重建场景，能够为使用者提供更接近天然关节的运动自由度，降低行走过程中的能量消耗，提升不同地形下的行动稳定性。

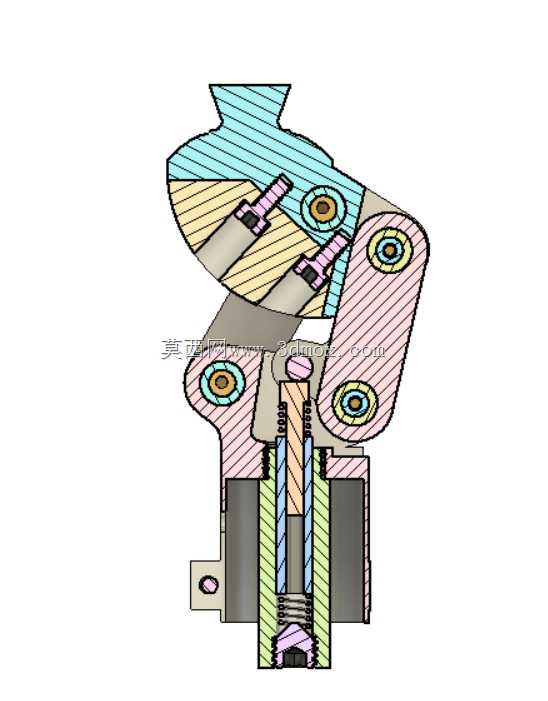

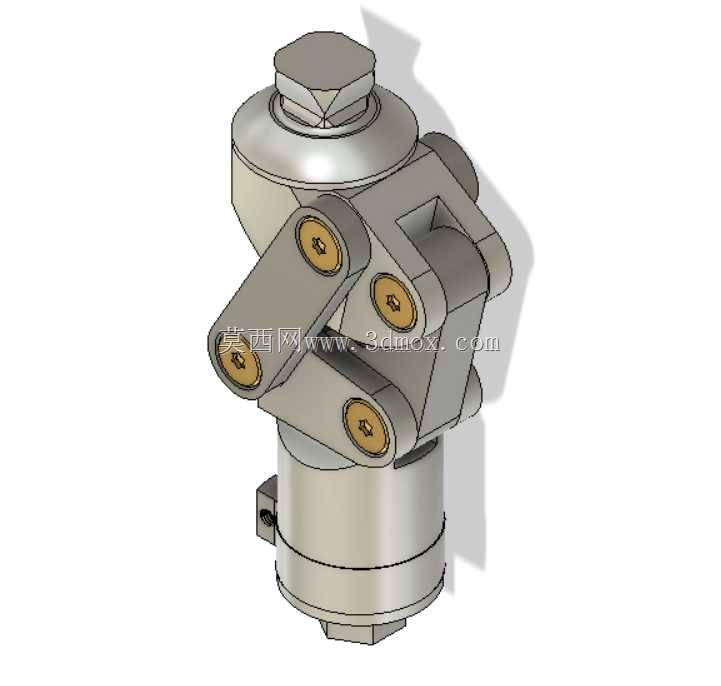

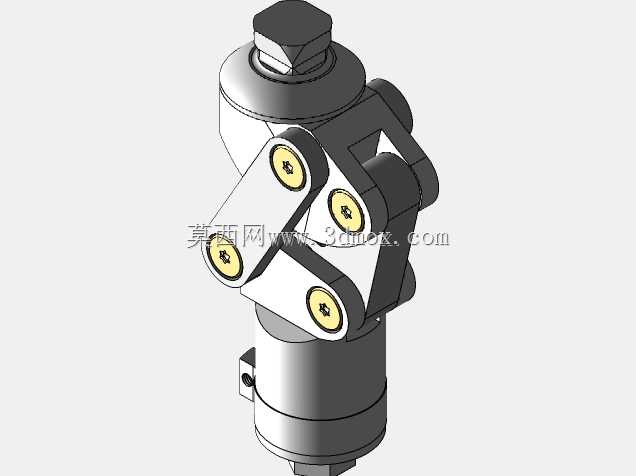

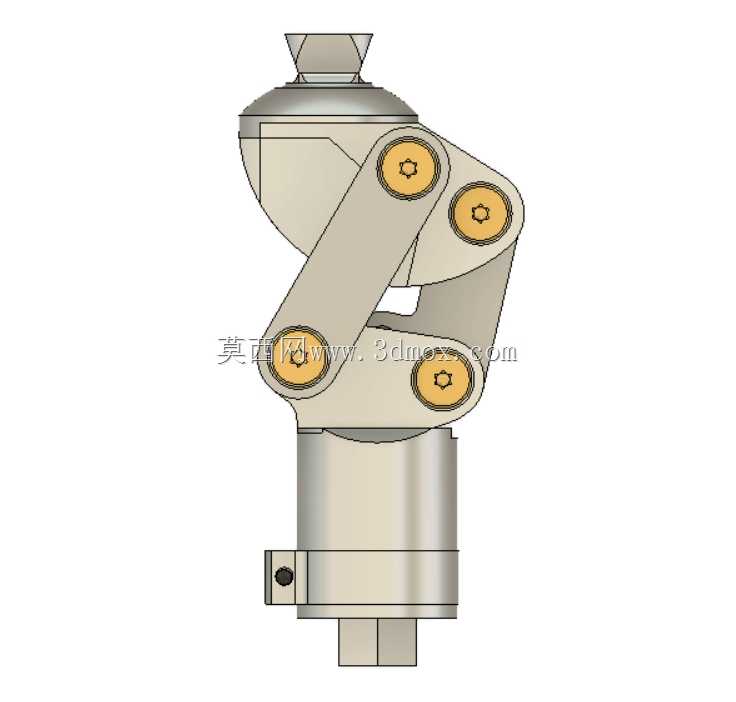

　　从功能特性层面看，该多中心膝关节采用多组旋转销轴配合连杆的结构布局，共设置四个铰接旋转副，形成瞬时转动中心随屈伸角度动态变化的运动特性，完全区别于单铰链关节固定转动中心的设计。当关节处于伸直支撑相时，瞬时转动中心后移，能够提升站立状态的结构稳定性，减少使用者为维持平衡额外付出的肌肉力量；当关节进入屈曲摆动相时，瞬时转动中心随屈曲角度变化平滑迁移，配合连杆的联动轨迹，可以模拟天然膝关节屈曲过程中胫骨相对于股骨的滚动加滑动复合运动，让步态周期中的摆动轨迹更符合人体运动学规律，避免传统铰链关节行走时出现的“打软腿”或者抬腿过高的异常步态。关节上下两端分别设置标准连接接口，上端用于连接假肢接受腔的适配连接件，下端用于连接小腿胫管以及足部组件，接口尺寸符合通用假肢部件的装配规范，不需要额外加工转接件即可完成整套假肢的装配。

　　从设计思路上拆解，整个关节的核心运动副均采用耐磨合金衬套配合高强度销轴的结构，销轴端部设置内六角防松结构，既保证铰接处的转动顺滑度，又能长期承受行走过程中反复出现的冲击载荷，避免长期使用后出现销轴松脱、衬套旷量过大的问题。关节主体承力部件采用高强度轻质合金加工，在保证结构强度满足体重适配要求的前提下，尽可能降低关节自身重量，减少残肢端的负重负担。关节的屈伸角度范围经过运动学仿真优化，最大屈曲角度可以满足下蹲、上下楼梯等大角度动作需求，同时设置硬性限位结构，避免关节过伸造成的结构损坏或者使用者摔倒风险。考虑到实际使用中的维护需求，所有铰接位置均预留润滑注油通道，可定期补充润滑脂降低运动副磨损，延长关节整体使用寿命。

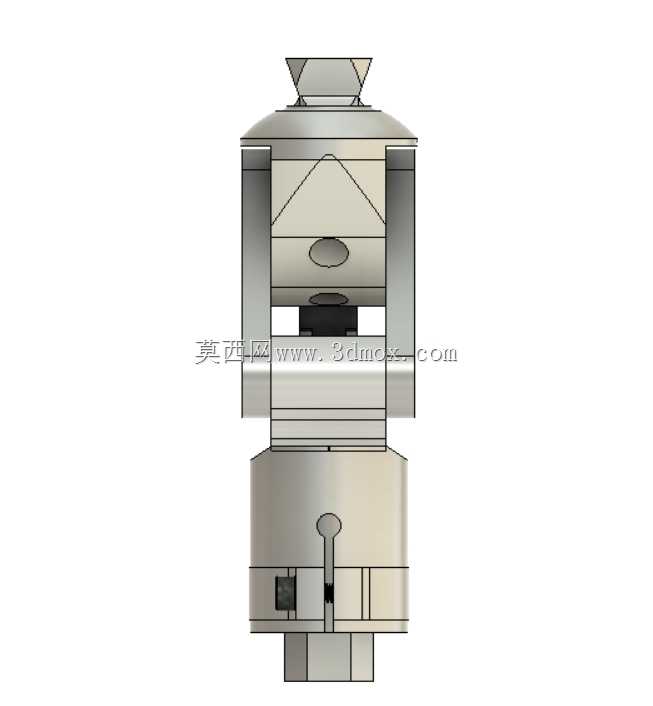

　　关于安装边界与尺寸适配，该关节整体结构紧凑，屈伸过程中连杆的运动包络经过反复校核，不会与假肢接受腔、小腿装饰外套发生运动干涉，适配不同长度残肢的接受腔安装需求。关节的整体高度处于常规假肢膝关节的标准尺寸区间，安装时可根据患者的残肢长度、小腿长度比例，配合胫管调节组件调整整体下肢长度，保证双下肢等长，避免长期跛行造成的脊柱侧弯、骨盆倾斜等继发性问题。关节的侧向宽度经过优化，装配后双腿的轮廓宽度接近正常人体下肢比例，不会出现外观上的突兀感，提升使用者的佩戴接受度。在结构强度校核层面，整个关节按照日常使用的峰值载荷进行了多工况仿真验证，包括行走时的竖向冲击载荷、侧向扭转载荷、上下坡时的偏载工况，所有承力部件的安全系数均满足长期使用的强度要求，不会在正常使用过程中出现结构断裂、变形失效的问题。相较于传统单铰链膝关节，这种多中心结构虽然运动副更多、加工装配精度要求更高，但是在运动仿生度、行走稳定性、步态自然度上的提升十分明显，能够帮助使用者更好地回归日常工作与体育活动，当然相对复杂的结构也对日常维护提出了更高要求，需要定期检查铰接副的磨损情况、紧固连接螺丝，保证关节始终处于良好的工作状态。
