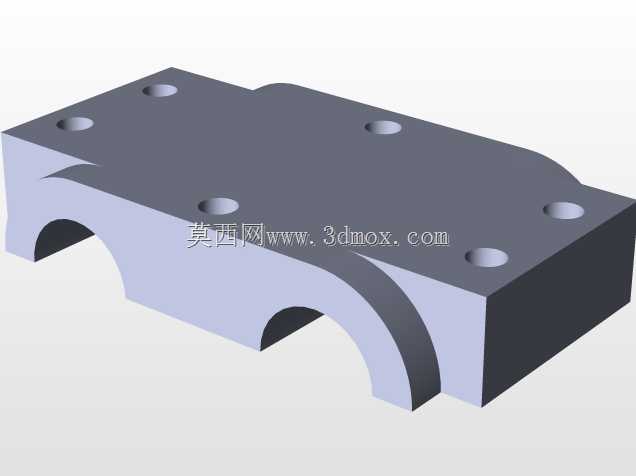

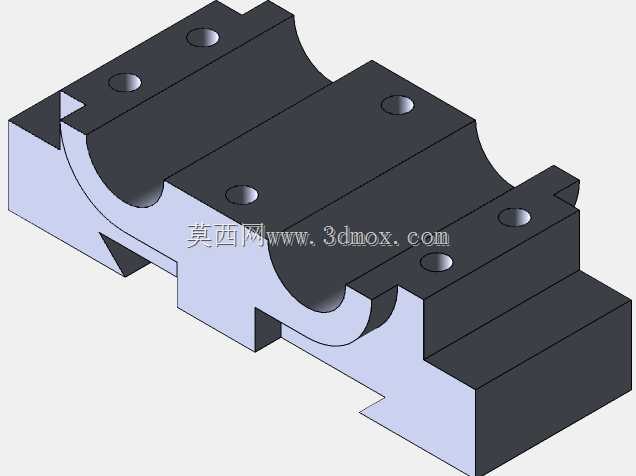

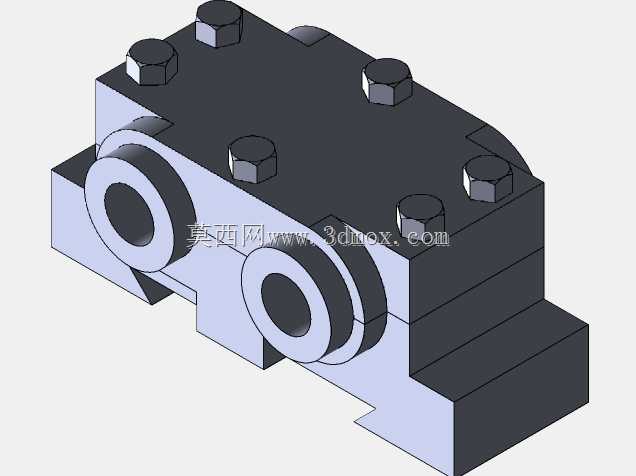

在常规的轴系传动布局里,这类双轴承集成式支撑组件,常被用在需要平行双轴同步传动的工位,比如小型输送线的动力端、工装夹具的转轴排布段、轻工设备的联动轴组安装位,相比两个独立轴承座分开安装的形式,它能从基座本体上就保证两根轴的平行度公差,减少现场安装时的找正工作量,也能避免分体安装带来的同轴度、平行度累积误差,降低轴系运转时的偏磨风险。从结构设计逻辑来看,整个组件采用上下分体式的基座结构,上盖与下座通过六颗内六角螺栓实现锁紧固定,这种设计的好处是装配时可以先将轴承预装在轴上,再整体放入下座的轴承安装槽内,最后扣合上盖锁紧,不需要强行压装轴承到封闭座孔里,既方便装配,也能减少压装过程中对轴承外圈的损伤,后期维护更换轴承时,只需要拆开上盖就能取出轴和轴承,不用拆解整个基座的安装固定结构。两个轴承安装孔采用同基座一体镗孔加工,孔位的中心距公差可以控制在很小的范围内,能保证两根平行轴运转时的中心距稳定,避免齿轮、同步带这类传动件因为中心距偏差出现啮合不良、跳齿、带磨损过快的问题。基座底部设计有带定位缺口的安装基面,安装时可以卡入设备机架的定位凸台,快速实现组件的安装定位,不需要反复调整位置,安装孔的排布也预留了足够的螺栓操作空间,现场装配时扳手不会和基座本体产生干涉。轴承孔的内侧设计有轴承外圈定位台阶,能限制轴承的轴向窜动,不需要额外加装轴承端盖来做轴向定位,简化了整体的零件数量,也压缩了组件的整体外形尺寸,适合在安装空间比较紧凑的设备内部使用。上盖的螺栓孔采用均匀排布的方式,锁紧时每个螺栓的压紧力能均匀作用在轴承外圈上,不会出现单侧压紧导致的轴承外圈倾斜,保证轴承运转时的滚道受力均匀,延长轴承的使用寿命。整个组件的外形轮廓做了倒角处理,没有尖锐的棱角,既避免装配时划伤操作人员,也能减少应力集中,提升基座的结构强度,在承受轴系传动带来的径向载荷时,基座不会因为应力集中出现开裂变形的问题。在实际选型使用时,需要注意核对两个轴承孔的中心距和自身设备的轴组中心距匹配,同时确认基座底部的安装尺寸和机架的安装位尺寸吻合,轴承孔的内径要和选用的轴承外径匹配,保证配合公差在合理的过渡配合区间,避免过松导致轴承外圈跑圈,或者过紧导致轴承安装后卡滞。
