往复式动力设备用十字头组件结构设计

在长行程往复式动力设备的传动链路里，十字头是衔接活塞与连杆的核心中间构件，其结构合理性直接决定整机运行的平稳性与易损件寿命。这类组件最常应用在大中型往复式压缩机、低速重载往复式发动机的曲柄连杆机构中，核心作用是承接活塞传递的轴向推力，同时将连杆摆动产生的侧向载荷完全转移到十字头滑道上，彻底消除活塞与气缸壁之间的侧向挤压，避免活塞偏磨、气缸拉缸等常见故障。

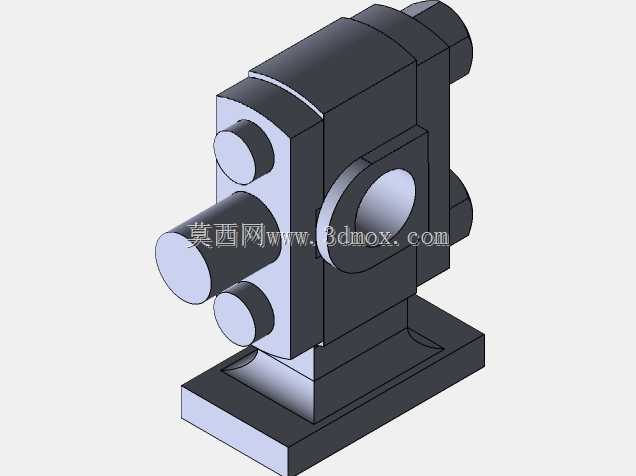

从结构设计逻辑来看，该十字头采用分体式组合结构，主体为带安装底座的十字形承力主体，三个方向的圆柱轴颈分别承担不同功能：沿活塞运动轴向伸出的轴颈用于连接活塞杆，传递活塞的往复作用力；垂直于轴向的上下对称圆柱凸台为十字头滑履的安装基准，滑履与设备机身的十字头滑道配合，为整个组件提供往复运动的导向支撑，同时将侧向力均匀传递到机身上；垂直于活塞运动平面的横向通孔为十字头销的安装位，用于铰接连杆小头，将连杆的摆动运动转化为十字头的直线往复运动。底部的一体式安装底座在组件预装阶段可提供稳定的放置基准，也可适配部分带辅助支撑滑道的机型安装需求。

设计过程中需要严格控制各轴颈的同轴度与垂直度公差，活塞杆连接轴颈与十字头销孔的轴线必须保证空间垂直，且两者的交点需落在十字头的运动轴线上，避免运行过程中产生附加弯矩。滑履安装面的平面度与表面粗糙度需满足滑道配合要求，通常会预留滑履垫片的调整空间，用于补偿长期运行后的磨损间隙，保证十字头与滑道的配合间隙始终处于合理范围。十字头销孔通常会设计衬套安装位，采用耐磨铜衬套降低铰接处的磨损速率，衬套与销孔采用过盈配合，与十字头销采用间隙配合，保证铰接转动灵活的同时控制冲击载荷。

从安装边界来看，该十字头的外形尺寸需匹配对应机型的十字头滑道内径、活塞行程以及连杆小头的安装尺寸，滑履的外径决定了滑道的加工尺寸基准，横向销孔的直径需与选配的十字头销直径一致，活塞杆连接端的螺纹规格或法兰尺寸需与对应活塞杆的连接端完全适配。安装时需保证十字头的运动轴线与气缸轴线、曲轴回转中心的位置度符合装配要求，滑履与滑道的接触面积需达到总面积的70%以上，避免局部应力集中导致的异常磨损。在实际运行中，十字头组件的润滑通常采用机身润滑油路的压力供油，润滑油通过滑道上的油孔进入滑履配合面以及十字头销铰接处，形成稳定的油膜降低摩擦阻力，因此结构设计时也需在对应位置预留油槽或油孔的加工位置，保证润滑介质能够均匀到达各摩擦副表面。
