带快响应结构的长行程高速液压缸

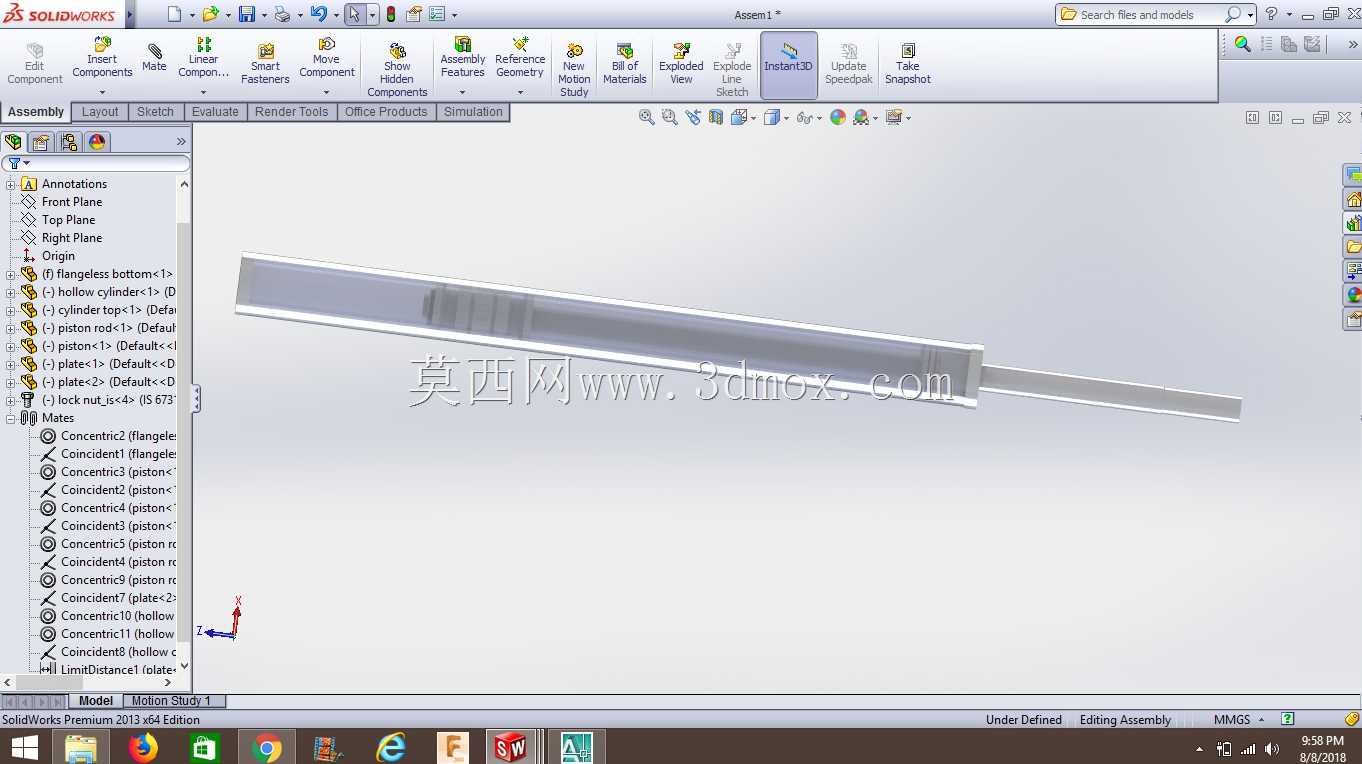

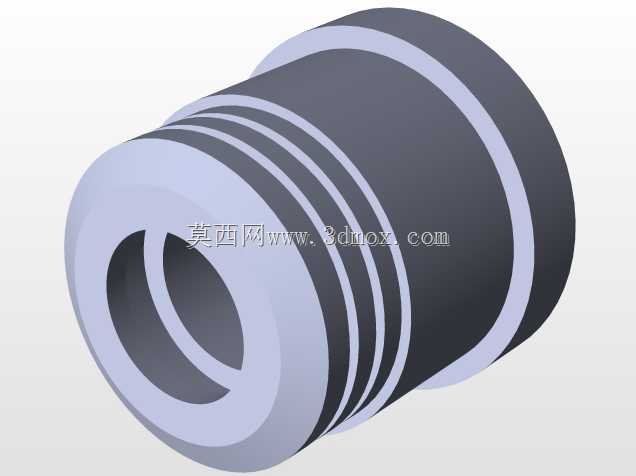

在自动化生产线的快速送进、高频次冲压设备的主驱动、特种装备的快速姿态调整这类对执行元件动作速度有严苛要求的场景里，普通液压缸往往受限于内部流道设计、密封摩擦阻力、活塞杆运动惯量等因素，无法满足毫秒级响应、每秒数米行程的动作需求，这款高速液压缸正是针对这类高动态工况开发的执行元件。从结构设计逻辑来看，这款缸采用了单杆双作用的对称式流道布局，进出油口设置在缸体两端的同轴位置，避免了侧向布管带来的流道弯折压损，能让压力油在换向时以最短路径填充无杆腔与有杆腔，减少油液填充的迟滞时间；活塞部位采用了低摩擦的组合密封结构，在保证高压下无内泄的前提下，将密封件与缸筒内壁的滑动摩擦阻力降到常规密封的三分之一以下，同时活塞杆表面做了硬质氧化处理，粗糙度控制在Ra0.4以内，既降低了运动过程中的摩擦损耗，也能避免高速往复运动下密封件的过快磨损。在安装边界上，这款缸采用了尾部耳环式安装结构，安装孔位与缸体轴线保持同轴，避免了偏载带来的活塞杆侧向受力，缸体外径做了等直径设计，可适配常规的液压缸安装支座，不需要额外定制安装工装；活塞杆伸出端采用标准外螺纹连接接口，可直接搭配不同规格的连接头与负载端对接，不需要额外加工转接件。实际应用中，这款缸可适配16MPa以内的系统工作压力，在搭配大通径伺服换向阀的情况下，可实现最高1.2m/s的往复运动速度，动作响应时间控制在20ms以内，能够满足高速冲床的快速送料、自动化装配线的工件快速移位、试验台架的高频激振这类工况的使用需求。设计过程中针对高速运动下的缓冲问题做了优化，在活塞两端设置了间隙式缓冲结构，当活塞运行到行程末端时，缓冲柱塞先进入端盖的缓冲腔，通过节流缝隙缓慢泄油，避免高速运动下活塞与端盖发生刚性撞击，既降低了动作过程中的冲击噪音，也能延长缸体的整体使用寿命。缸筒采用高精度冷拔无缝钢管加工，内孔珩磨后尺寸精度控制在H7级，保证活塞运动过程中的同轴度，避免高速运动下出现卡滞问题；活塞杆采用空心结构设计，在保证结构强度的前提下降低了运动部件的整体重量，减少了高速换向时的惯性冲击，同时也能降低驱动系统的能耗。
