双组联动日内瓦间歇轮机构结构

项目分类:3D模型 发布时间:2021-10-25 ID:341531
  • 双组联动日内瓦间歇轮机构结构
  • 双组联动日内瓦间歇轮机构结构
  • 双组联动日内瓦间歇轮机构结构
  • 双组联动日内瓦间歇轮机构结构
  • 双组联动日内瓦间歇轮机构结构

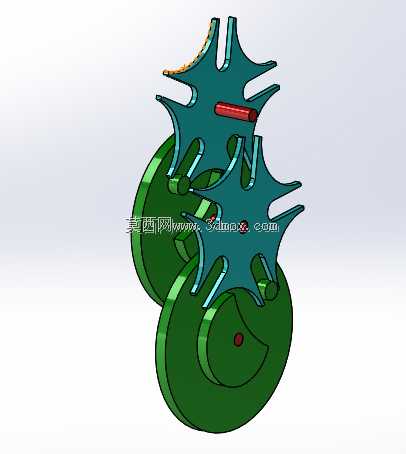

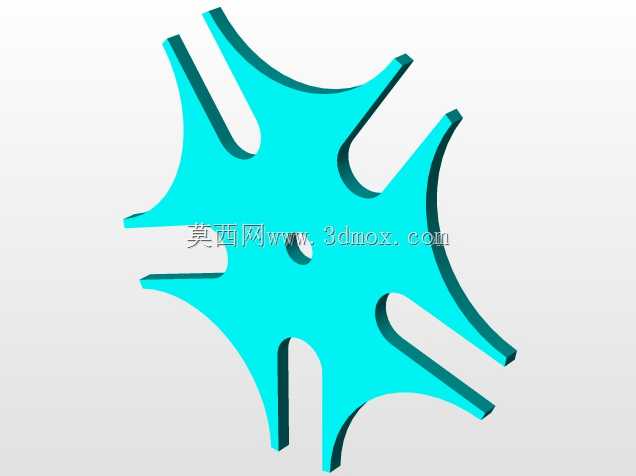

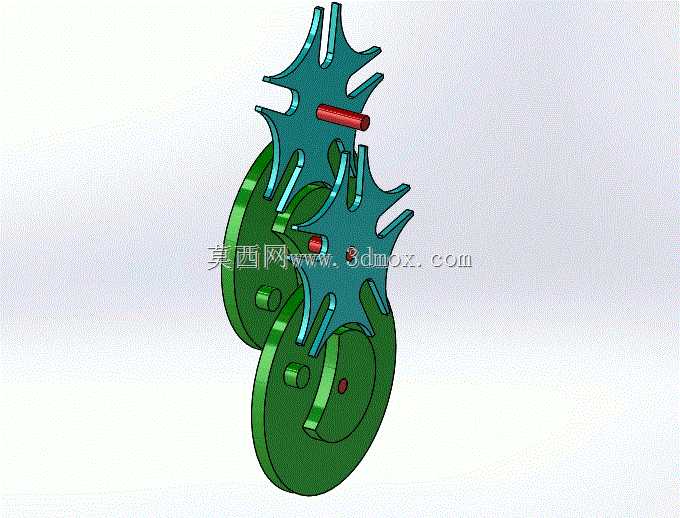

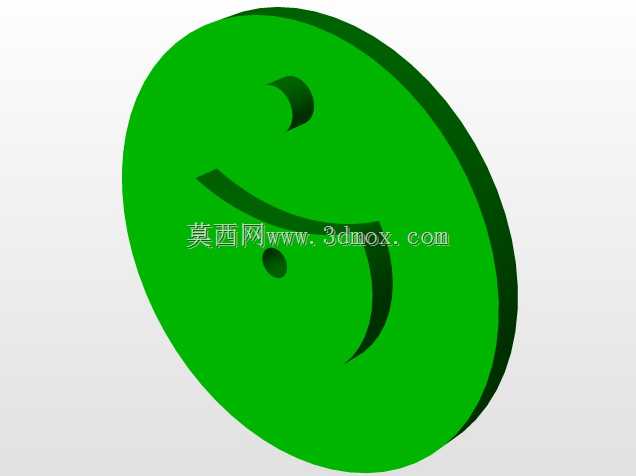

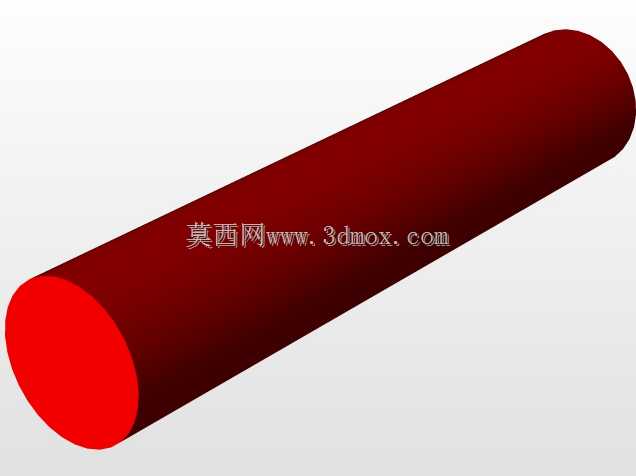

这套双组联动的日内瓦槽轮结构,主要面向需要实现间歇分度转位的自动化工位场景,常见于多工位装配转盘、薄膜间歇送进机构、轻工包装设备的步进送料单元中,相比单组槽轮机构,双组错位布置的结构能在同等驱动转速下,将输出端的间歇停顿频次提升一倍,同时降低单组槽轮的槽口受力冲击,适配更高节拍的连续生产工况。从结构设计逻辑来看,两个槽轮采用同轴叠装的布置方式,驱动销沿轴向错位排布,分别对应上下两层槽轮的径向槽位置,驱动盘连续回转过程中,圆柱销依次切入不同槽轮的开口槽,带动槽轮完成定角度转位,当销脱离槽口时,槽轮上的凹锁止弧与驱动盘的凸锁止弧贴合,实现输出端的精准定位锁止,避免工位停顿过程中出现位置漂移。设计时需要重点控制驱动销与槽侧壁的间隙,间隙过大会导致转位末端存在冲击回差,间隙过小则会在切入切出阶段出现卡滞,通常配合面公差取H7/g6的间隙配合,同时在销的外圆做R0.2的导入倒角,降低切入瞬间的接触应力。安装边界上,整套机构的轴向叠装厚度控制在较小范围,径向轮廓以槽轮的外圆锁止弧为最大边界,输入端与驱动电机的输出轴通过平键连接,输出端可直接连接工位转盘或者送料辊,不需要额外添加减速级,能大幅缩减设备的传动链长度。实际应用中,这类双槽轮结构的转位角度由槽数决定,图中结构的槽轮为6槽设计,单次转位角度为60度,可根据工位数量调整槽数匹配不同的分度需求,锁止弧的贴合长度需要覆盖整个停顿周期,避免锁止失效。结构的受力点主要集中在槽口与驱动销的接触位置,长期运行工况下可对槽口表面做淬火处理提升耐磨性,驱动销采用轴承钢材质加工,降低磨损带来的传动精度衰减。
