集成滑阀控制的多档位齿轮变速传动结构

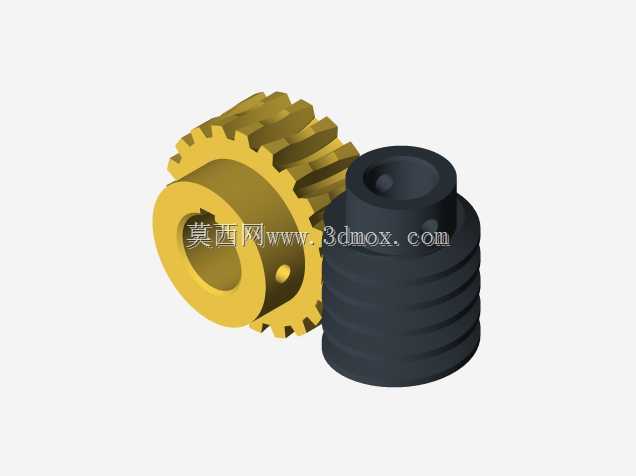

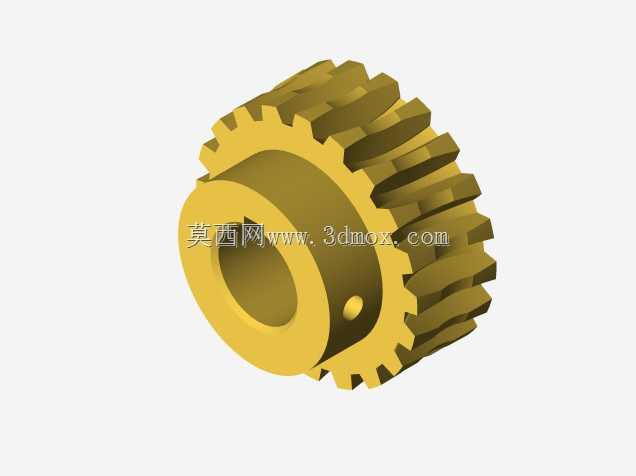

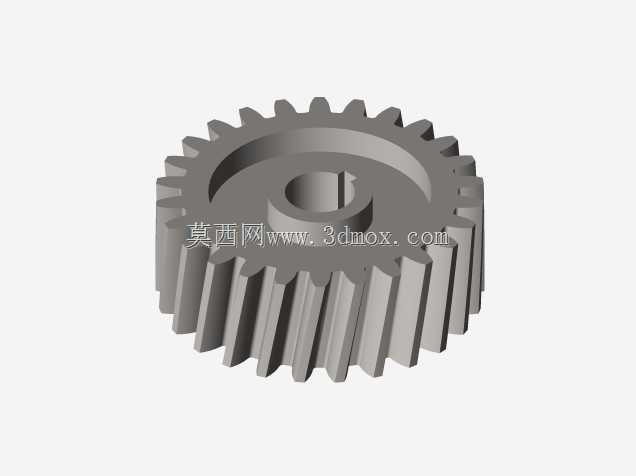

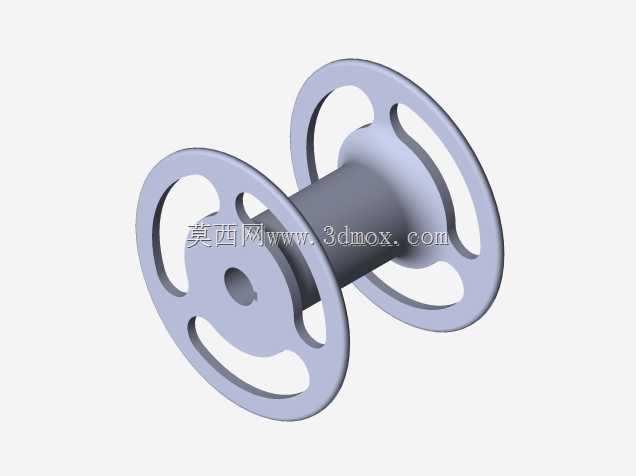

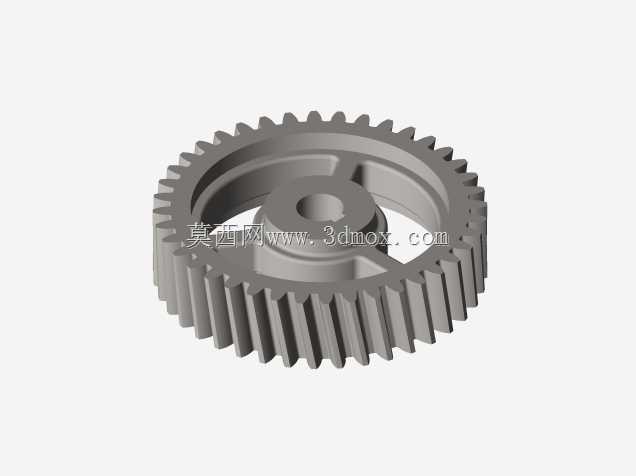

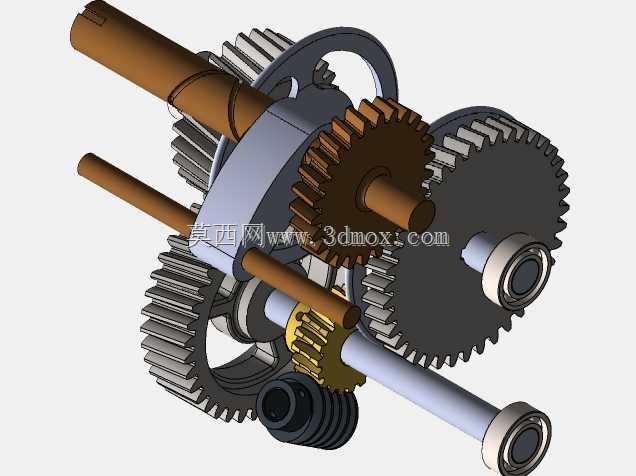

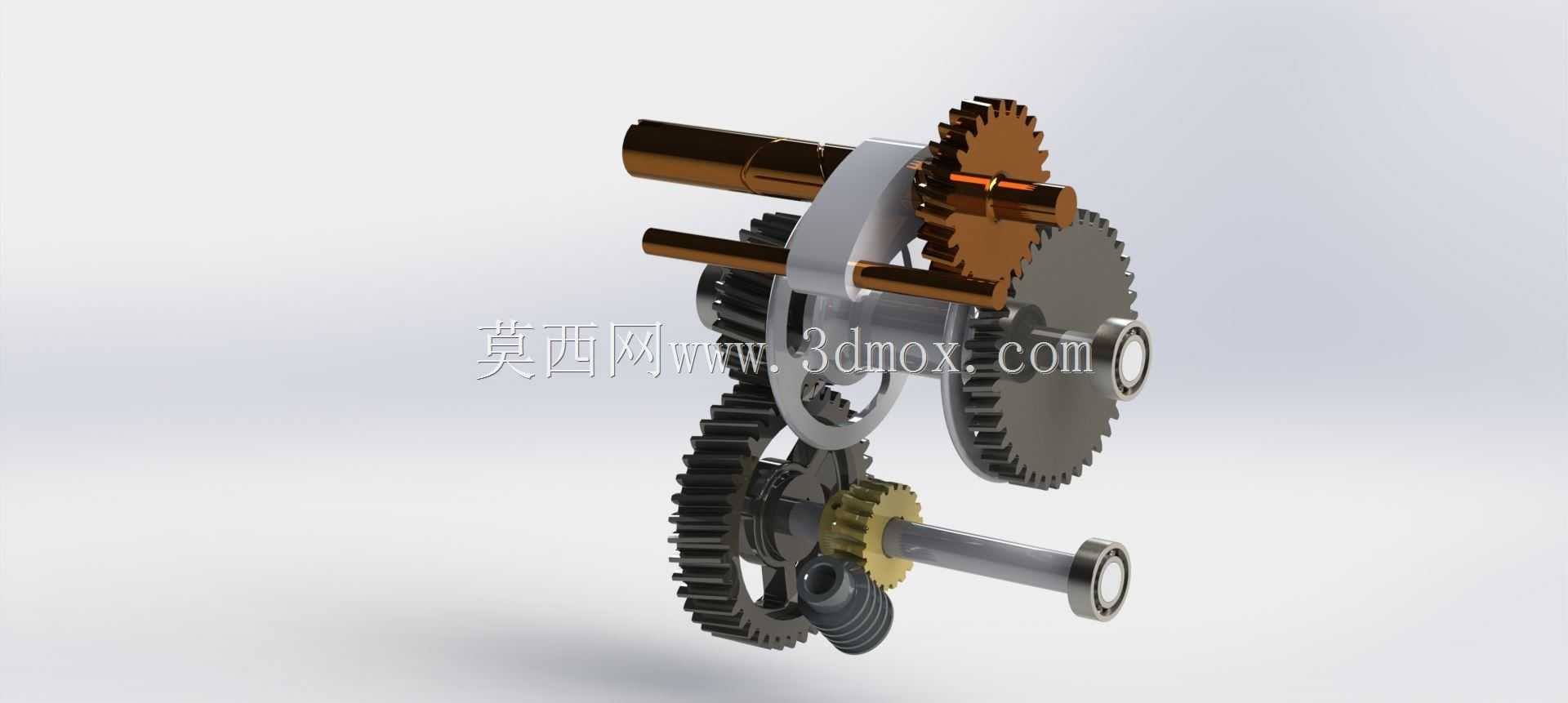

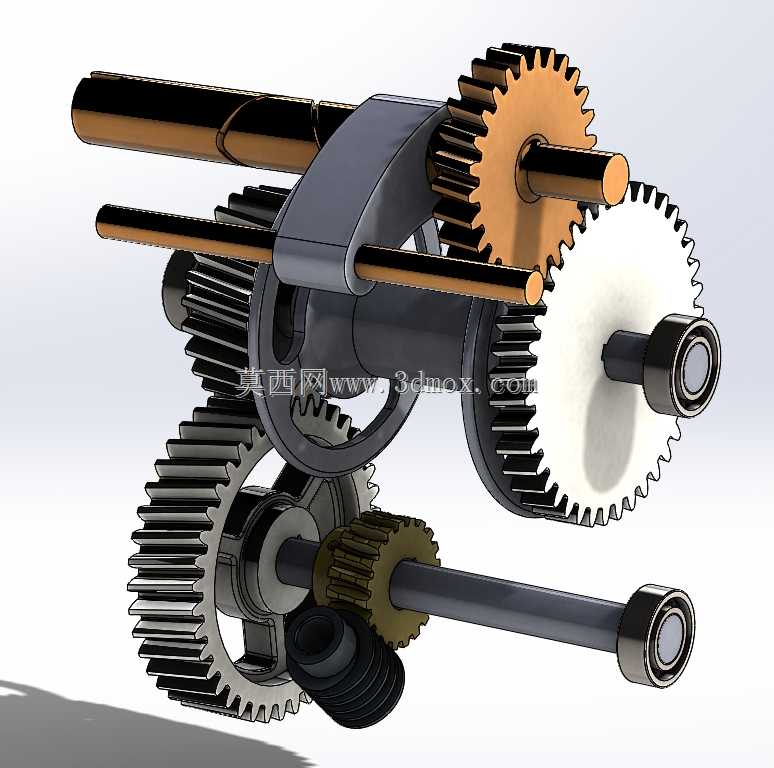

这套集成滑阀的齿轮传动结构，多用于需要在传动过程中同步完成油路切换、档位逻辑控制的中小型动力传输场景，常见于小型内燃机组配套变速单元、专用设备进给传动箱这类对空间占用要求严苛的工况中。整套结构没有采用独立外置的控制阀组，而是将滑阀的换向拨叉结构直接嵌套在齿轮组的支撑支架上，省去了额外的阀组安装支架，能在有限的安装腔体内同时完成动力变速传递与油路通断控制，避免了外置管路带来的泄漏风险与装配误差累积。从结构布局来看，不同模数的直齿轮沿平行轴系分层排布，大传动比的低速级齿轮布置在结构下部，啮合时的受力点更靠近安装基面，能降低高速运转时的整体振动；带滑阀控制的拨叉组件固定在上层支撑轴旁，拨叉的动作行程刚好匹配对应滑移齿轮的啮合位移量，不会出现超程脱啮或者行程不足导致的打齿问题。各传动轴两端都配置了标准深沟球轴承，轴承的安装位与轴肩的定位尺寸严格匹配通用安装公差，装配时不需要额外加工调整垫片就能保证轴系的轴向窜动量控制在允许范围内。滑阀的阀芯行程与齿轮档位切换的动作做了联动设计，当拨叉推动滑移齿轮切换啮合位置时，阀芯同步移动切换对应油路的通断状态，不需要额外设置位置传感器来反馈档位信号，靠机械结构本身的硬连接就能实现动作同步，大幅降低了电控系统的复杂度，也提升了恶劣工况下的动作可靠性。设计时特意将滑阀的进回油通道直接开设在齿轮箱的支撑铸件内部，没有外接多余的液压管路，油液直接从箱体内的油道进入滑阀腔，既能减少管路接头的泄漏点，也能利用齿轮运转飞溅的润滑油对滑阀阀芯进行持续润滑，避免阀芯卡滞。整套结构的安装边界做了规整化处理，最外侧的突出部件为轴端的轴承端盖与输入输出轴的轴伸段，安装时只需要预留对应轴伸的穿装空间，不需要为外围管路预留额外的操作空间，适配各类紧凑型设备的传动舱布局。各齿轮的齿宽、模数都匹配对应传递扭矩的设计要求，滑移齿轮的啮合倒角做了优化处理，挂挡时能顺利导入啮合位置，减少换挡冲击。
