双工位发动机缸体气水双检测漏设备

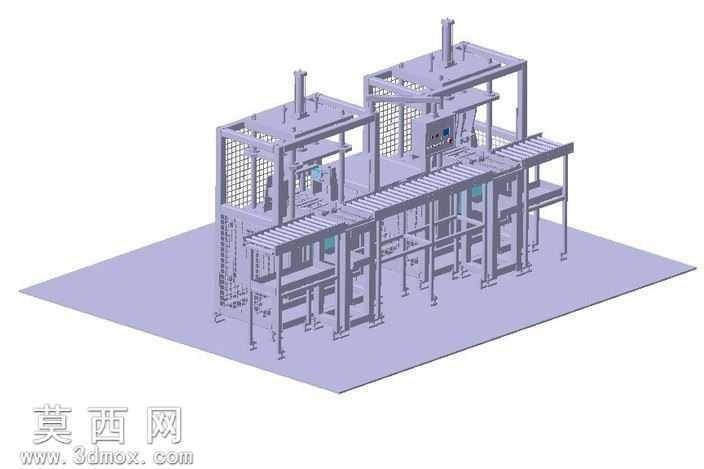

本模型为双工位发动机缸体气水双检测漏工装设备，整体采用三维参数化建模完成，完整还原了设备的整体布局与功能结构。建模过程中严格遵循工业检测设备的设计规范，对机架主体、输送线体、检测工位、防护围栏、操作控制单元等模块进行了精细化的结构还原，各部件的装配关系清晰明确，干涉检查完整，可直接用于方案评审、结构优化与教学演示。设备主体采用方通焊接机架作为承载基础，表面做喷塑防锈材质处理，搭配铝型材安全防护网，既保证结构刚性又满足生产安全防护要求；中部设置倍速链输送线体，用于待检缸体的自动上料与工位流转，线体两端设置定位阻挡机构，可精准将缸体输送至对应检测工位。双检测工位采用对称式布局，每个工位配置独立的封堵执行机构、气路水路分配系统与压紧定位组件，封堵头采用耐油橡胶材质模拟，可适配发动机缸体的各油道、水道孔位，实现密封检测；压紧机构采用导柱导向结构，保证下压过程的平稳性与定位精度，避免封堵偏移导致的检测误差。设备顶部设置检测介质存储与分配单元，可实现气压检测与水检两种模式的切换，满足不同检测精度要求下的缸体密封性测试需求，侧部集成操作控制箱，设置按钮、指示灯与触控面板，模拟真实设备的人机交互操作区域。建模过程中对标准件如螺栓、脚轮、气动接头等做了简化处理以控制模型体量，核心功能结构如封堵组件、输送定位机构、机架连接结构均做了全细节建模，材质分配上区分了金属机架、透明防护网、橡胶密封件、塑料操作面板等不同材质属性，渲染效果贴合真实工业设备的视觉表现，完整呈现了气水双检检漏设备的工作原理与结构组成，可用于发动机零部件检测产线的方案展示、机械设计教学以及非标检测设备的结构参考。
