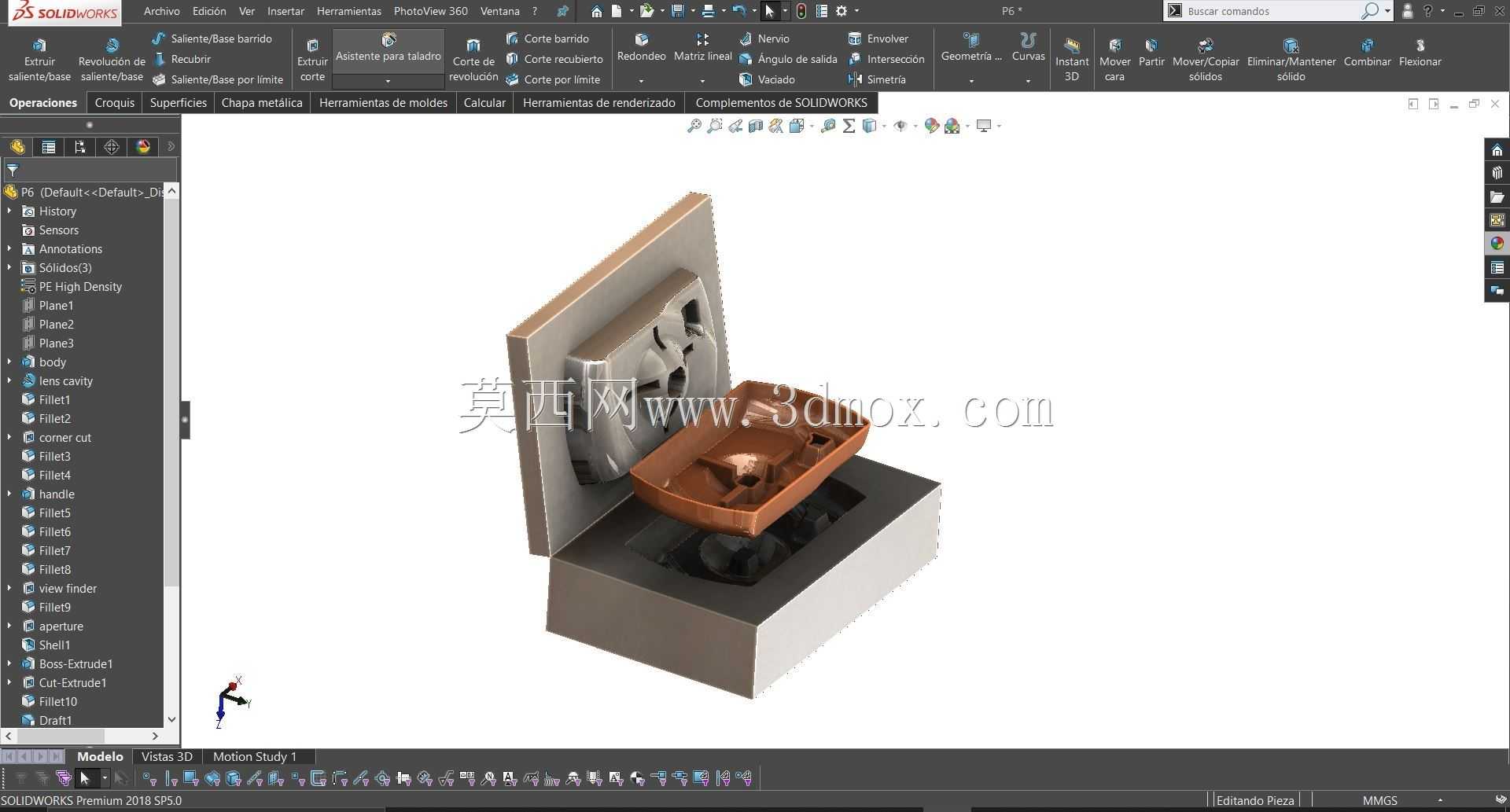

塑料件注塑成型模具结构设计方案

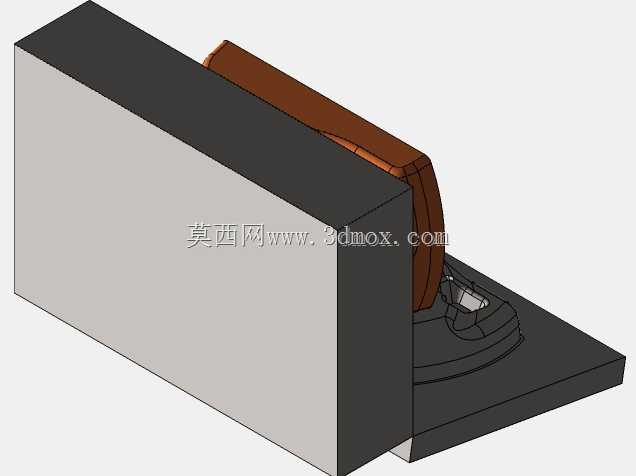

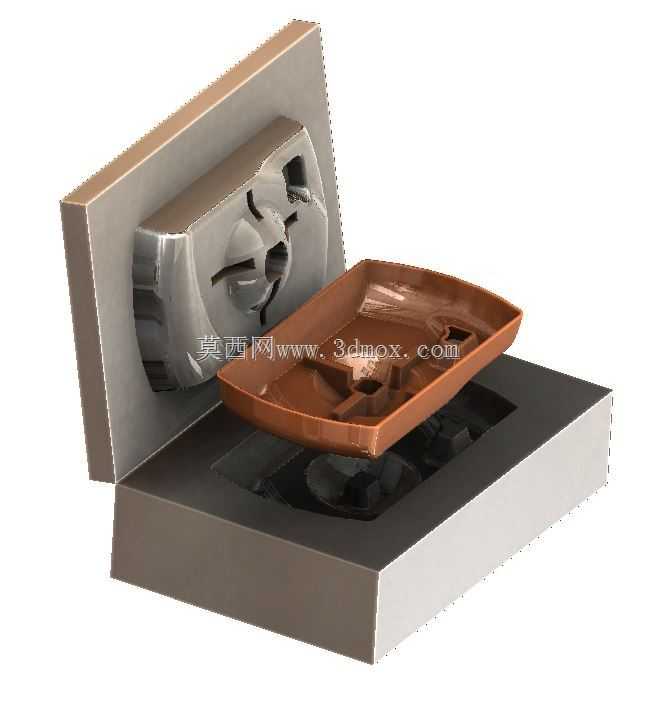

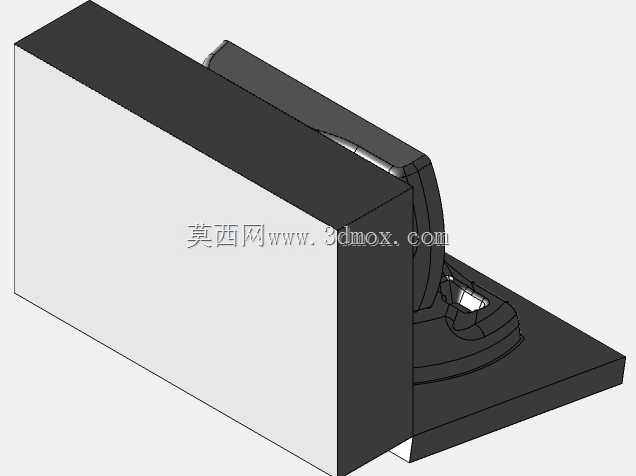

　　这套模具针对浅腔类带内凹结构的塑料壳体零件设计，核心应用场景为日常消费类塑料配件的批量注塑生产环节，适配卧式注塑机的安装接口，模架采用标准两板模结构，整体安装边界可适配200吨级以内的常规注塑设备，无需额外改装设备固定板即可完成上机装夹。从成型逻辑来看，设计阶段优先考虑了塑料熔体的充模流动路径，浇口开设在壳体零件的非外观边缘位置，避免在产品可见面留下浇口痕迹，同时流道截面采用梯形设计，兼顾熔体输送效率与凝料切除的便利性。型腔与型芯的分型面沿零件外轮廓的最大投影面设置，合模时的贴合精度通过周边的锁模斜面保证，可有效减少注塑过程中飞边的产生，降低后续修边工序的工作量。零件内部的卡扣与凹槽结构，采用局部镶件的结构实现，

　　避免整体加工型芯带来的工艺难度，同时镶件采用标准化的固定方式，后续生产中若出现局部磨损，可单独更换镶件，无需报废整套型芯，大幅降低生产维护成本。冷却回路的排布沿型腔与型芯的成型面均匀分布，进水与出水接口设置在模架的同一侧，适配车间常规的冷却水排管路连接方式，回路直径与间距经过匹配，可保证成型过程中模温均匀分布，减少零件因冷却不均产生的翘曲变形问题。顶出机构采用顶杆与顶块组合的方式，顶出位置设置在零件的加强筋与边缘非外观区域，避免顶出痕迹影响零件外观质量，顶出行程经过核算，可保证零件完全脱离型芯后再由机械手取件，不会出现顶出不足导致的零件粘模问题。导柱导套采用标准模架配件，配合间隙控制在合理范围内，合模过程中可精准导向，

　　避免型腔与型芯发生错位磕碰，延长模具的整体使用寿命。整套结构在设计时充分考虑了加工工艺性，型腔与型芯的成型面可通过三轴数控铣削配合后续抛光完成加工，无需特殊的五轴加工设备，降低模具的制造周期与加工成本，同时所有标准件均采用行业通用规格，采购替换十分便捷，适合中小批量塑料零件的快速量产需求。
