曲面造型手持遥控器结构设计

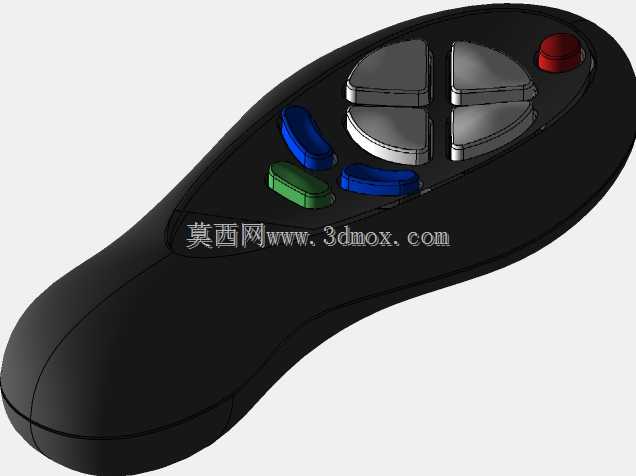

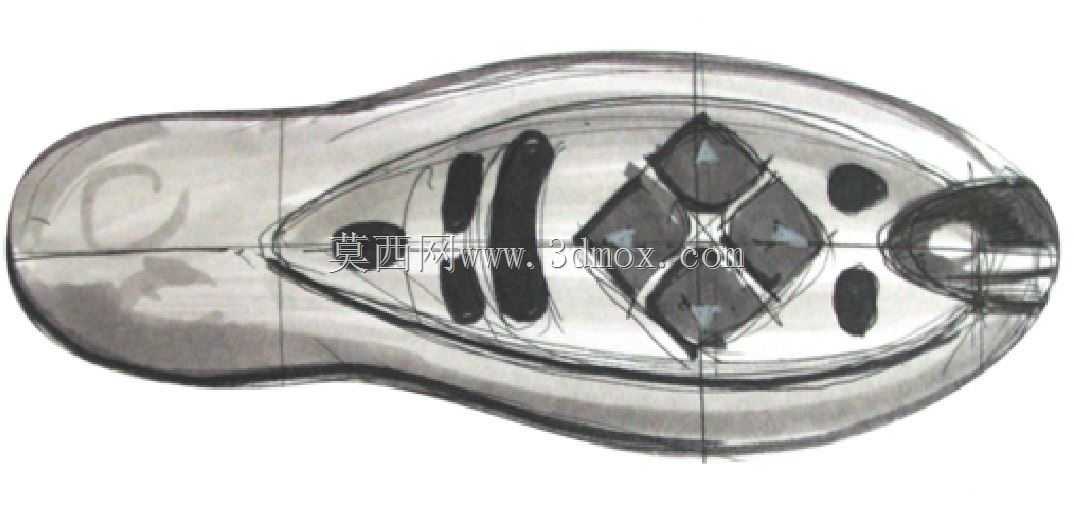

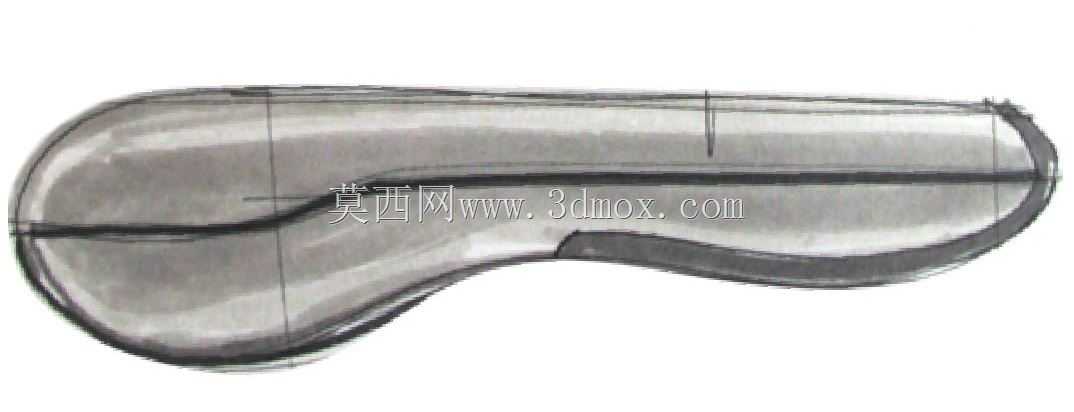

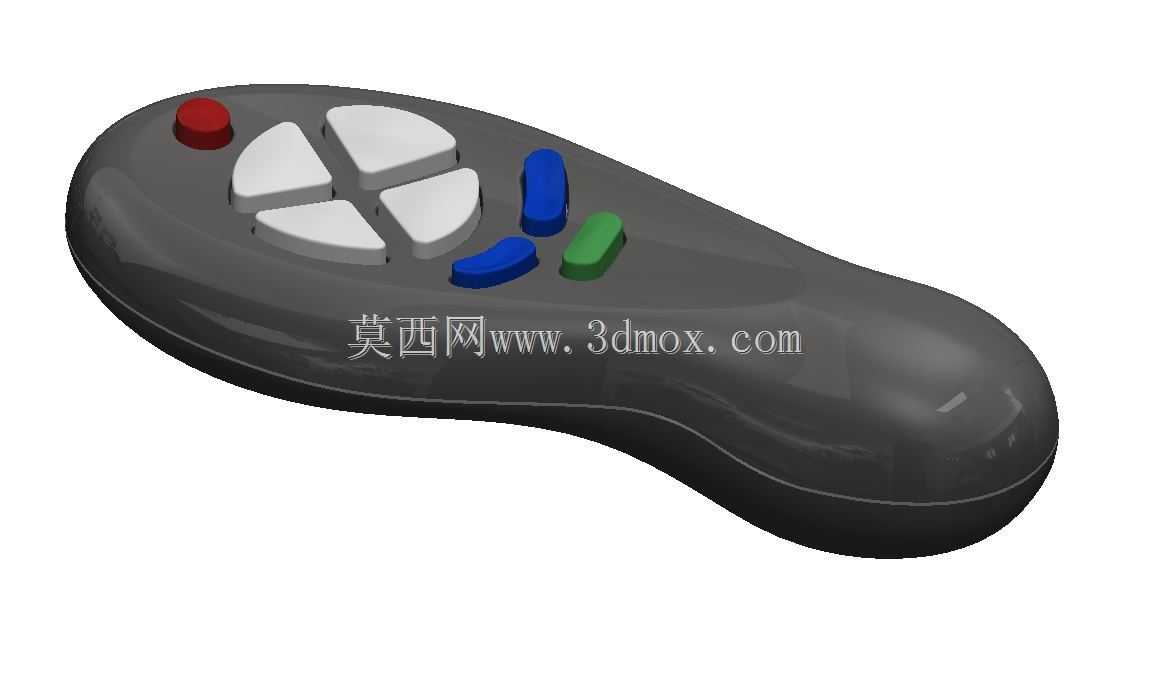

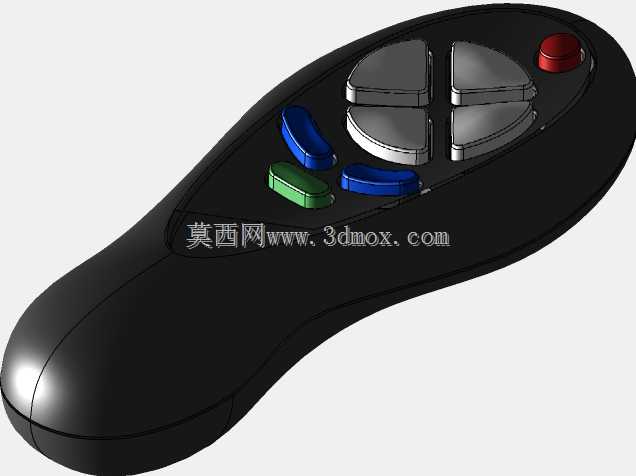

　　这款手持遥控设备的结构设计，核心围绕单手握持的人机交互逻辑展开，整体采用流线型曲面壳体，适配日常握持时手掌自然弯曲的弧度，长时间操作不易产生硌手、滑脱的问题。从实际应用场景来看，这类遥控器多用于小型家电、影音设备、工业近距离遥控终端等场景，需要在有限的壳体空间内完成按键排布、内部电路板固定、电池仓布局的多重需求，对曲面建模的精度要求较高。设计过程中，首先确定握持区域的轮廓边界，壳体最宽处控制在60mm以内，整体长度适配成年人手掌从虎口到指根的握持范围，边缘做R3以上的圆角过渡，避免注塑成型后出现锐边，同时减少日常使用中的磕碰掉漆风险。按键区域采用分区布局，左上角设置独立的红色功能按键，对应电源或紧急停止类高频确认操作，

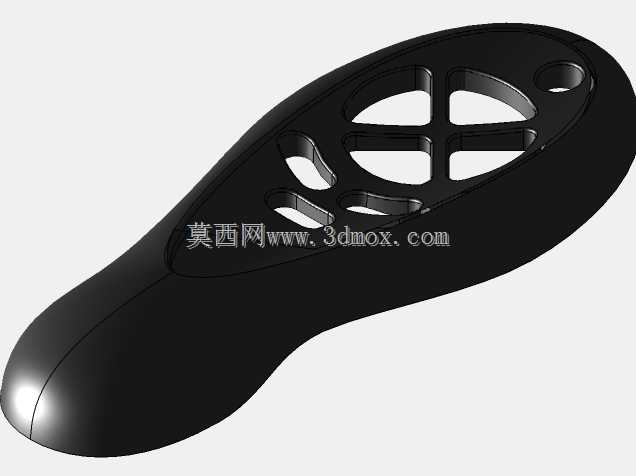

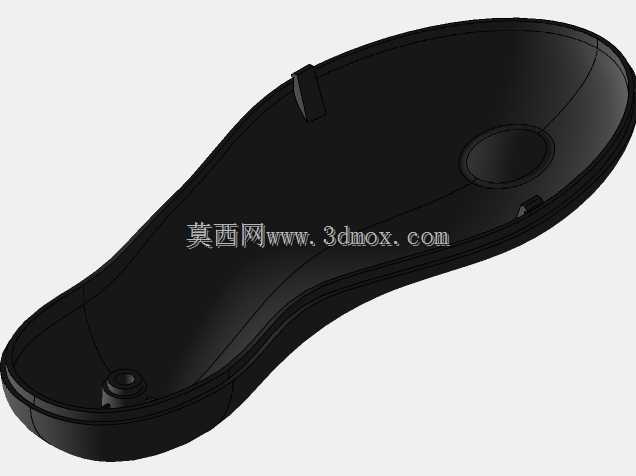

　　中部四枚扇形按键围绕中心排布，对应方向选择或功能切换操作，右侧纵向排布两枚蓝色长条形按键与一枚绿色确认按键，不同颜色的按键区分功能属性，用户无需目视即可通过触感和颜色快速识别按键位置，降低误触概率。壳体采用上下扣合的装配结构，分型线沿壳体侧面的曲面轮廓延伸，尽量隐藏在握持时不易接触的侧下方位置，既保证装配后的外观整体性，也避免分型线处的毛刺影响握持手感。内部预留的安装空间可适配常规的贴片电路板与纽扣电池或七号电池仓，筋位布局围绕电路板固定柱、按键支撑柱展开，筋位厚度控制在1.2mm-1.5mm之间，避免注塑过程中出现缩痕，同时保证壳体的结构强度，1.2米高度自由跌落至水泥地面时不会出现壳体开裂、按键脱落的问题。

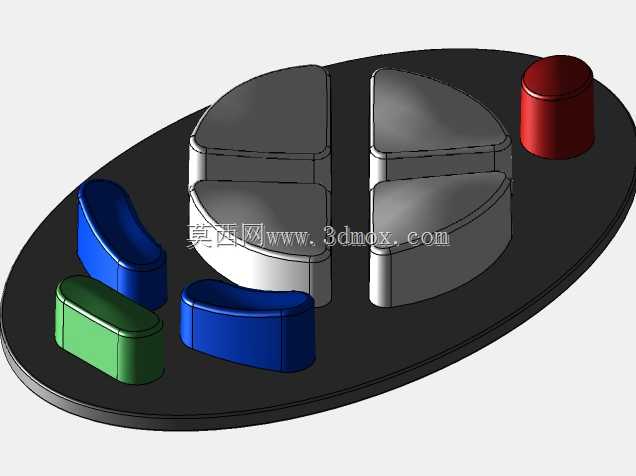

　　曲面建模过程中需要重点处理各按键区域与主壳体的曲面衔接，保证按键安装后与壳体表面的间隙均匀，间隙值控制在0.2mm-0.3mm之间，既保证按键按压的行程空间，也避免缝隙过大进灰影响内部电路。整个壳体的拔模角度统一设置为1.5度，曲面过渡区域做曲率连续处理，保证注塑开模时不会出现粘模、拉伤的问题，适配常规的ABS塑料注塑工艺，量产时无需额外做复杂的模具结构调整，能有效控制生产制造成本。
