塑料壳体注塑模具分层装配结构

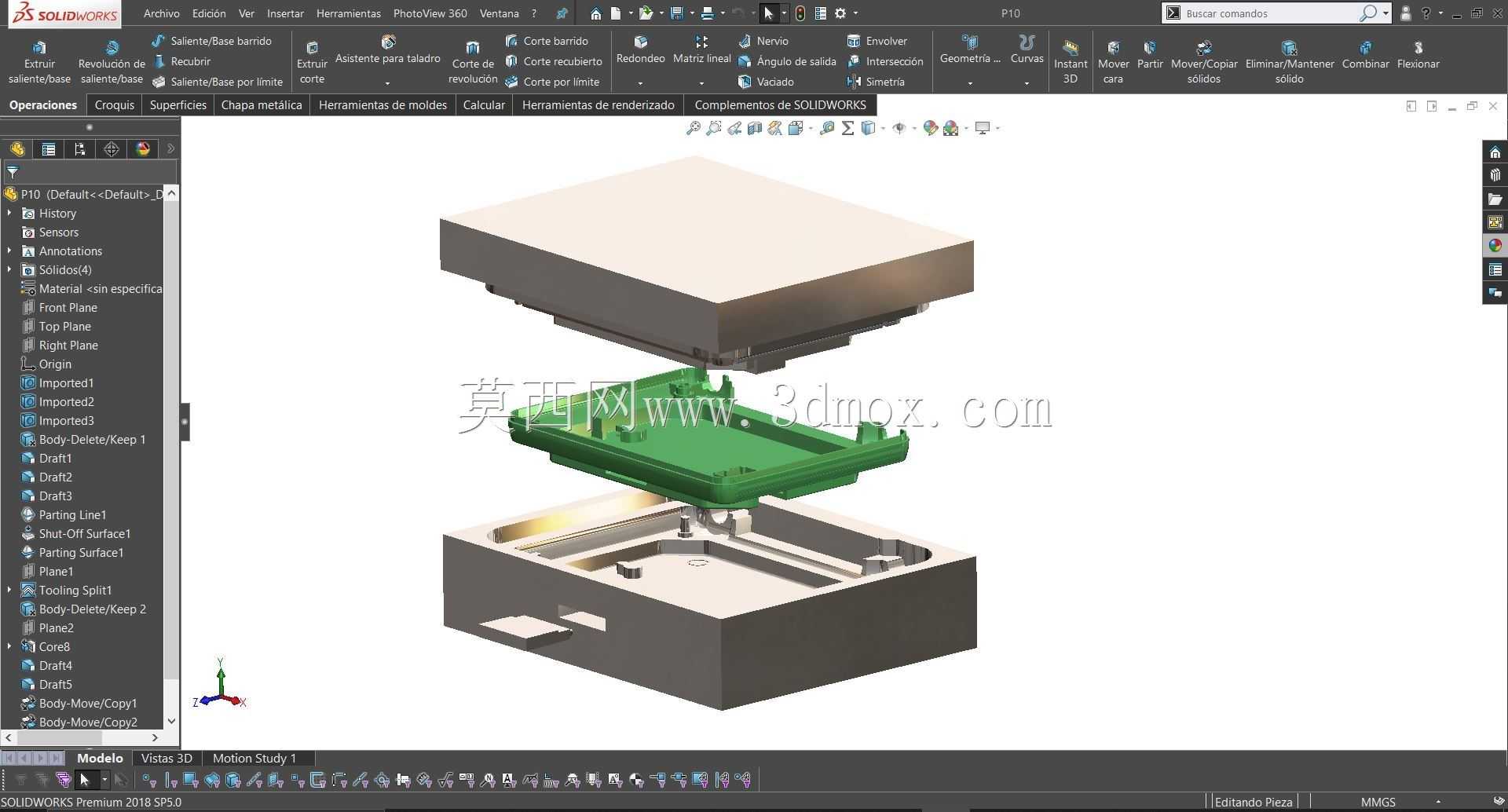

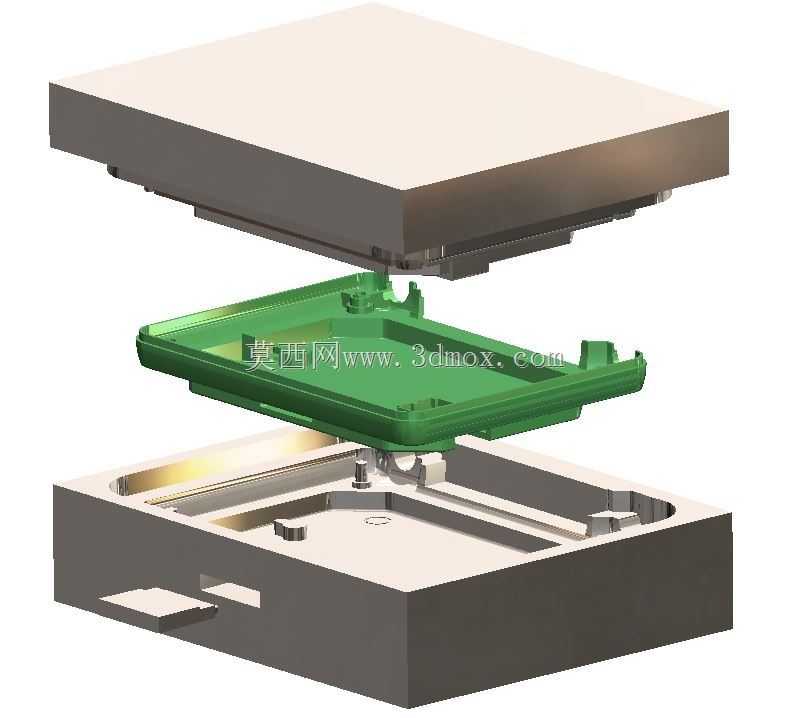

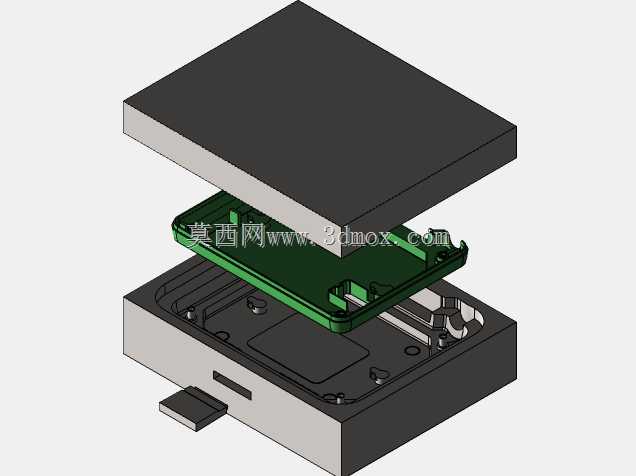

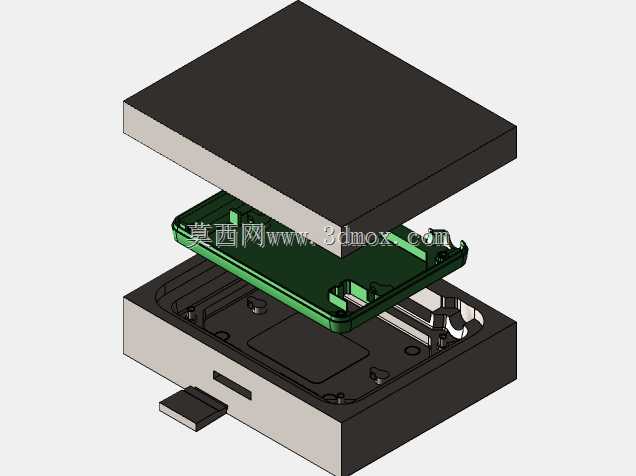

　　这套模具结构针对薄壁塑料壳体类零件的注塑成型需求设计，日常多应用于消费电子外壳、小型家电盖板类塑件的批量生产场景，核心作用是通过合模后形成的封闭型腔，将熔融状态的塑料原料冷却定型为符合尺寸精度要求的成品塑件。从结构分层来看，整套模具分为上模定模部分、中间成型塑件型腔层、下模动模部分三个核心区段，定模侧对接注塑机射嘴部位，预留了主流道、分流道的开设空间，可将熔融塑料均匀输送到型腔各个填充末端，避免出现缺胶、熔接痕等成型缺陷。动模侧设置了顶出机构的安装空间，配套的复位杆、顶杆排布完全贴合塑件的内表面支撑点位，开模时可平稳将冷却后的塑件从型芯上顶出，不会造成塑件表面顶白、变形问题。设计过程中优先考虑了成型过程的排气需求，

　　在型腔周边的分型面位置预留了微米级的排气间隙，可在塑料填充过程中将型腔内的空气顺利导出，避免塑件内部出现气泡、烧焦等质量问题。导向结构采用了标准模架的导柱导套配合形式，合模过程中可保证定模与动模的对位精度控制在0.02mm以内，避免出现型腔错位导致的塑件壁厚不均问题。安装边界方面，整套模架的外形尺寸适配常用的120吨级卧式注塑机的拉杆间距，上下模的安装孔位完全匹配对应机型的模板固定螺孔分布，不需要额外做安装转接板即可直接上机装夹，模架总闭合高度符合注塑机的最大最小模厚参数要求，开模行程预留了足够的取件空间，可配合机械手完成全自动取件作业。冷却水路的排布采用了环绕型腔的随形设计，定模与动模侧的水路直径、进出水接口位置统一设置在模具操作侧的对应位置，可快速对接注塑机的冷却水循环系统，保证成型过程中型腔各区域温度均匀，将塑件的成型冷却周期控制在合理区间，提升批量生产的效率。
