双联杯壳注塑成型模具结构设计

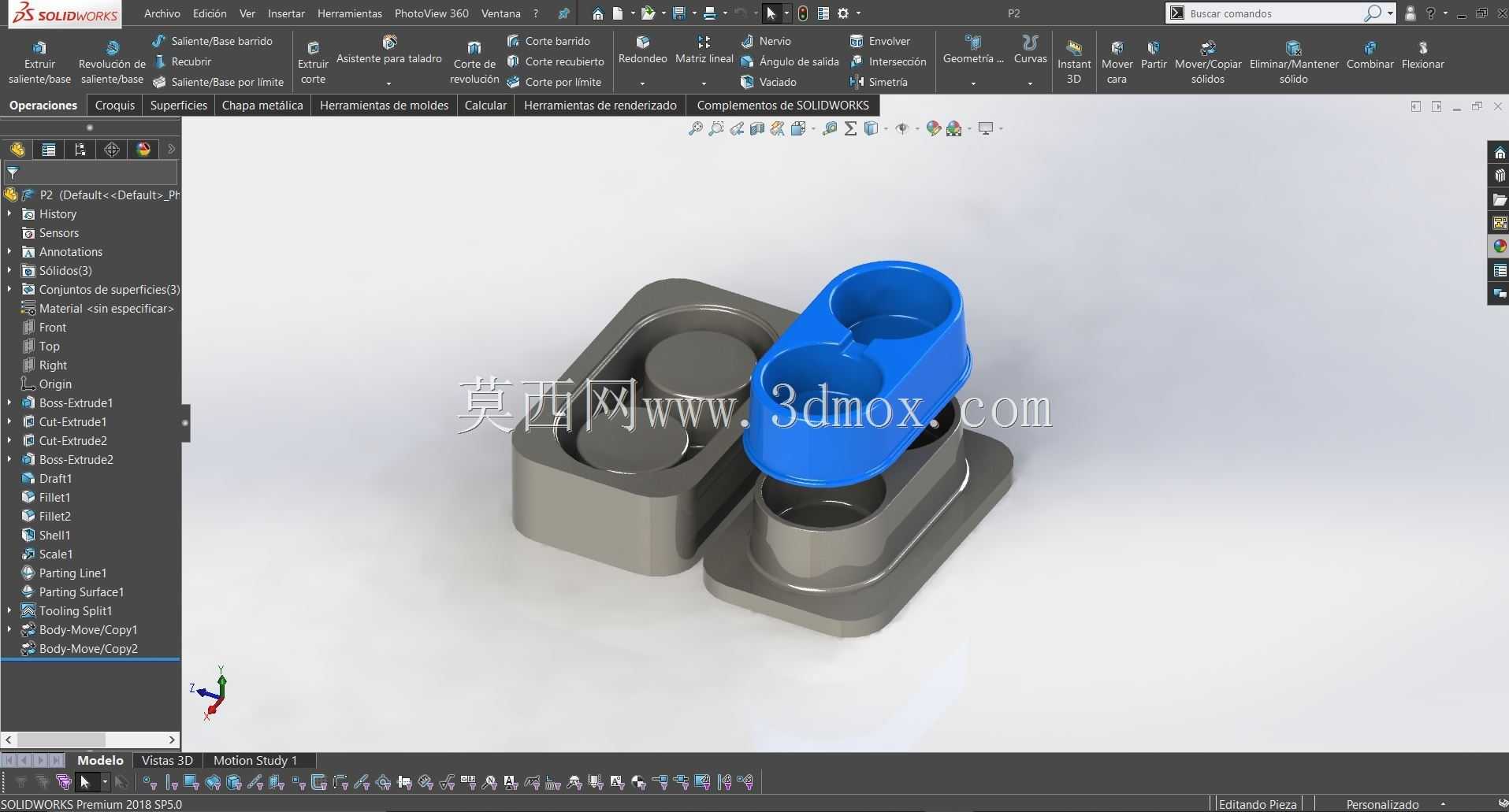

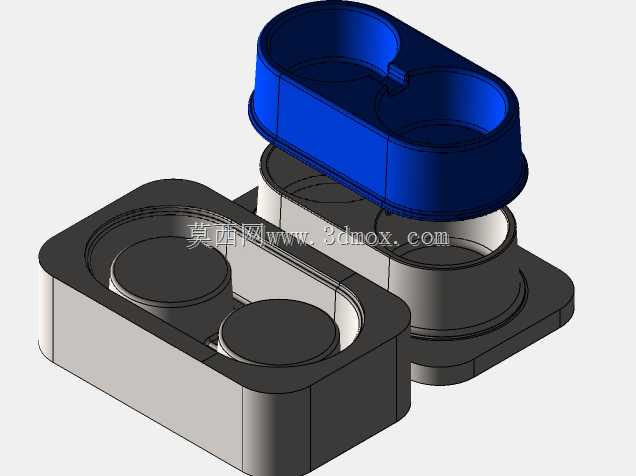

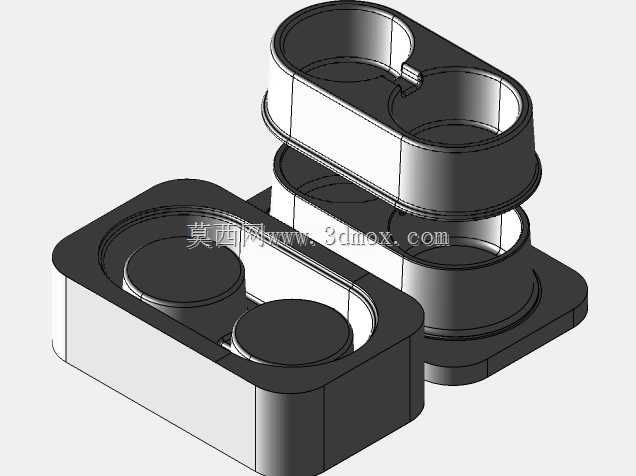

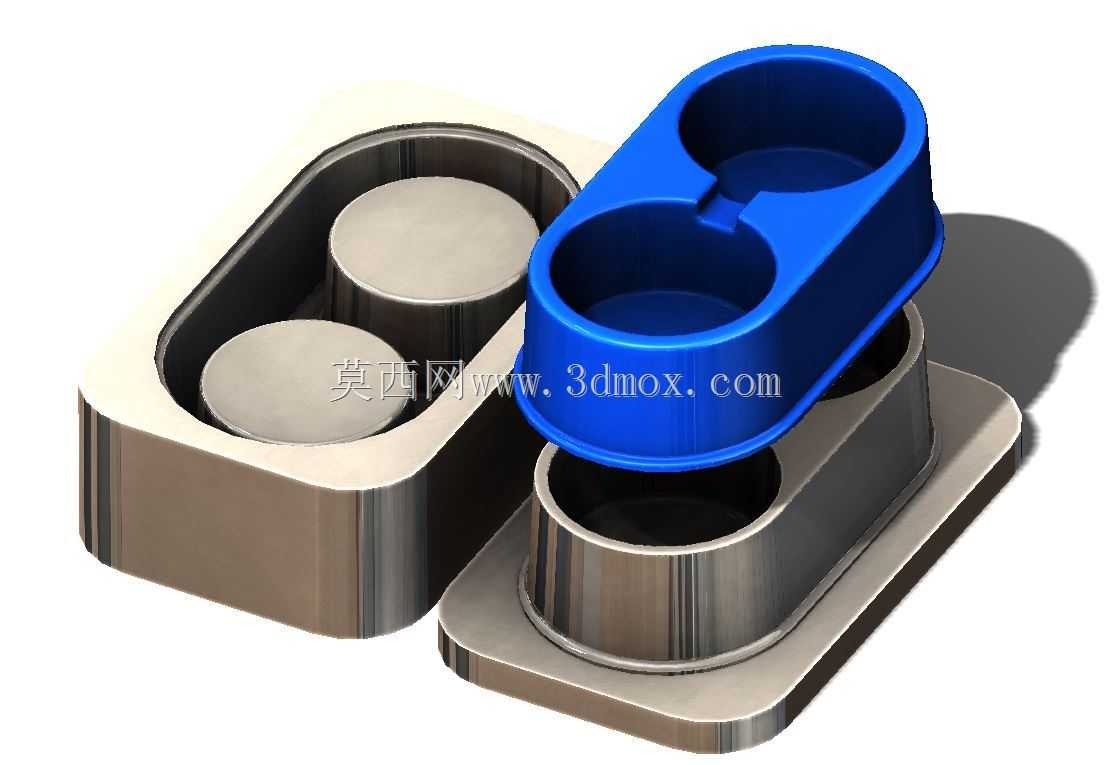

这套模具针对双联杯状塑料壳体的批量注塑生产设计，日常应用场景覆盖小型日用塑料容器、车载杯架内嵌件、桌面收纳双格杯托类塑件的成型加工，适配卧式注塑机的安装规格，模架采用标准龙记模胚尺寸，整体安装边界控制在350mm×280mm×220mm范围内，可直接适配160吨锁模力的常规注塑设备，无需额外定制改装模板。从成型功能来看，模具采用一模一腔的布局，拆分出的型腔部分对应塑件蓝色外壳的外轮廓，整体做了0.8度的脱模斜度，避免顶出时刮伤塑件外表面；型芯部分对应塑件内部的两个杯状空腔，两个型芯的同轴度公差控制在0.02mm以内，保证成型后两个杯腔的壁厚均匀，不会出现局部缺胶、壁厚偏差过大导致的塑件变形问题。设计过程中优先考虑了成型后的排气需求，在两个杯腔的底部贴合面位置开设了深度0.02mm的排气槽，避免注塑填充时型腔内部困气，导致塑件表面出现焦痕、缺料的缺陷；浇注系统采用侧浇口进料，浇口位置开设在塑件侧边的连接筋位置，成型后去除浇口的痕迹不会影响塑件的外观面，减少后续打磨修整的工作量。冷却回路的设计围绕型芯和型腔分别布置，型芯内部采用隔水片式的冷却水路，保证两个杯状型芯的冷却速率一致，避免因冷却不均导致塑件出现翘曲变形，型腔侧的水路沿外轮廓环绕布置，进出水温差控制在5摄氏度以内，可有效缩短成型周期，提升批量生产的效率。顶出结构采用顶针板驱动的直顶搭配顶块组合，顶出位置均匀分布在塑件的边缘连接位置，顶出行程设置为45mm，保证塑件可以完全脱离型芯，不会出现顶白、顶穿塑件的问题；导柱导套采用标准五金配件，配合间隙控制在0.01mm以内，合模时保证型腔和型芯的对中精度，避免长期生产后出现飞边、错位的问题。这套结构的设计思路偏向实用化，没有采用复杂的抽芯结构，因为塑件本身没有侧凹或者侧孔特征，整体结构简单可靠，维护成本低，适合中小批量的塑件生产场景，日常生产中只需要定期检查导柱润滑、冷却水路是否堵塞即可维持稳定生产，成型后的塑件尺寸精度可以达到MT5级，满足日常日用塑件的装配和使用要求。
