双腔塑料外壳注塑模具结构设计

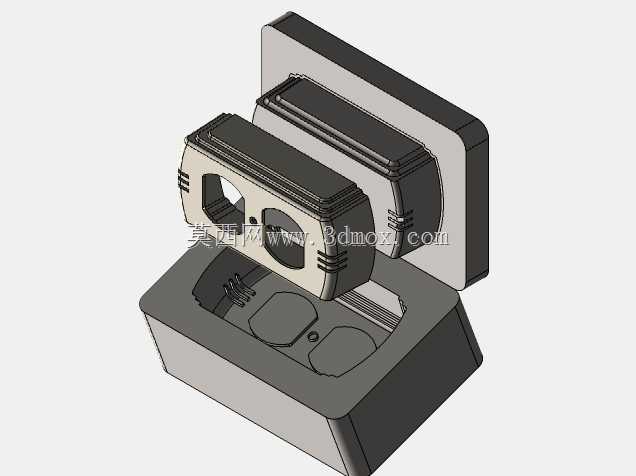

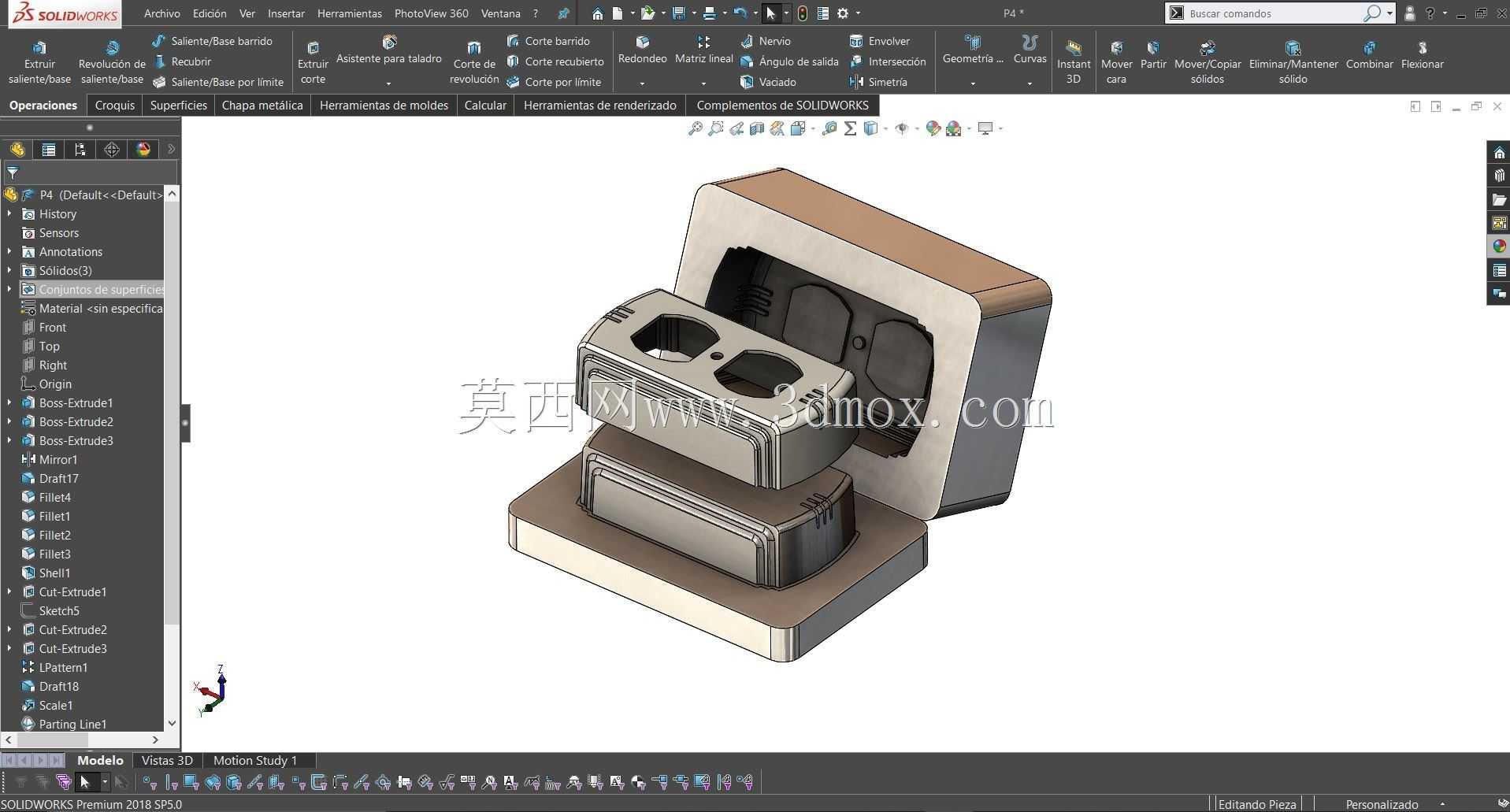

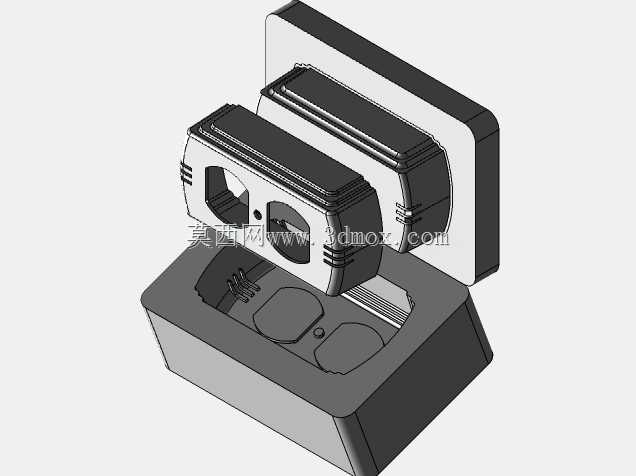

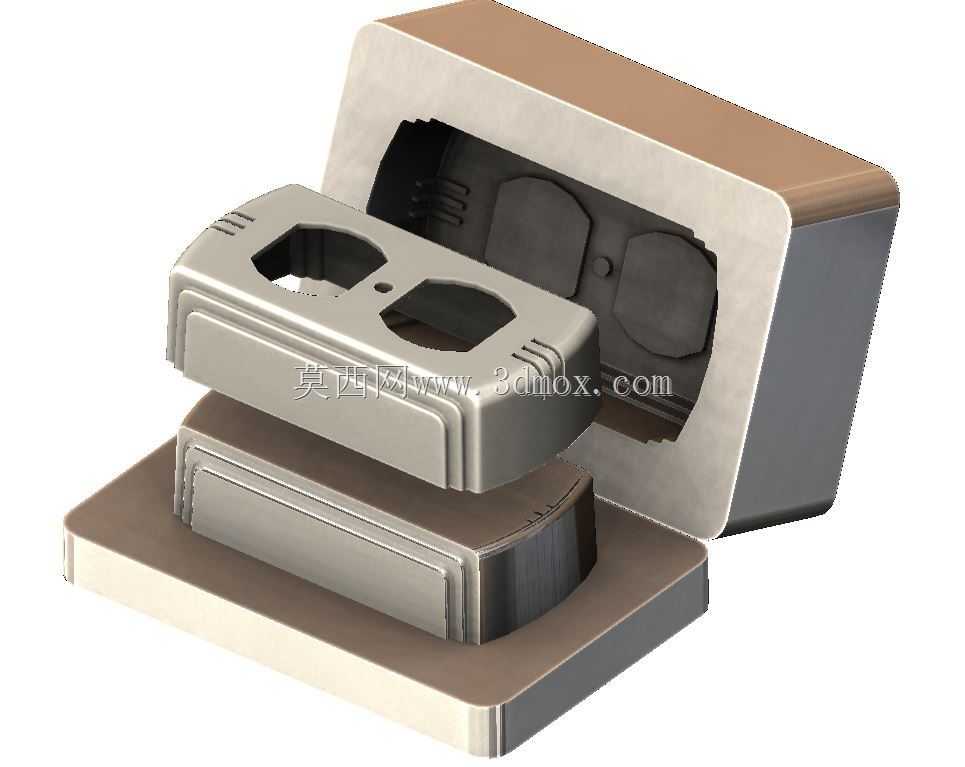

　　这套模具针对双安装位塑料壳体类零件的注塑成型需求开发，核心应用场景为消费电子、低压电器领域的插座类塑料外壳批量生产环节，适配卧式注塑机的安装接口，可直接搭载于常规120吨锁模力规格的注塑设备完成连续生产作业。从成型功能来看，模具采用一模一腔的布局结构，分型面设置在壳体最大轮廓的阶梯分界处，能够完整覆盖零件外侧的防滑凹槽、安装孔位、侧边加强筋等所有结构特征，避免侧向抽芯结构带来的成型缺陷风险，开模时动定模分离后，塑件会随动模侧移动，通过顶出机构平稳将成型后的壳体从型芯上脱出，不会出现顶白、变形等常见注塑问题。设计过程中优先考虑了成型收缩率的补偿，针对常用的ABS工程塑料原料，在型腔与型芯的尺寸计算上预留了0.5%的收缩余量，

　　同时在壳体壁厚过渡区域做了均匀的壁厚控制，最薄位置壁厚1.2mm，最厚位置不超过2.2mm，避免注塑过程中出现缩痕、填充不足的问题。模具的浇注系统采用侧浇口进料，浇口位置设置在壳体侧边的非外观面区域，成型后去除浇口不会影响零件的外观质量，流道截面采用梯形设计，能够在保证熔料填充速度的同时减少流道凝料的原料浪费。冷却回路采用环绕式布局，分别在定模型腔板和动模型芯板内设置了等距分布的冷却水道，水道直径8mm，距离成型面的距离保持在12-15mm区间，能够保证成型过程中模温均匀分布，将成型周期控制在合理范围内，避免因冷却不均导致的塑件翘曲变形。从安装边界来看，模架采用标准龙记模架规格，长宽尺寸适配对应注塑机的拉杆间距，

　　定位圈尺寸为标准100mm直径，浇口套球面半径匹配注塑机喷嘴尺寸，顶出孔位置与注塑机的顶杆位置完全对应，不需要额外做改装就可以直接上机使用。模具的导向机构采用导柱导套配合结构，四个导柱分别设置在模架的四个角位，其中一个导柱做偏置处理，避免动定模装反导致的模具损坏，合模时导柱导套的配合精度能够保证型腔与型芯的同轴度，控制成型塑件的壁厚差在0.1mm以内。针对塑件内侧的卡扣结构，模具在动模侧设置了斜顶抽芯结构，斜顶的倾斜角度为5度，开模顶出过程中斜顶会同步完成内侧卡扣的侧向抽芯动作，不需要额外设置抽芯驱动机构，简化了模具整体结构，降低了模具的制造成本与后期维护难度。排气槽设置在分型面的熔体填充末端，排气槽深度控制在0.02mm，既能够顺利排出型腔内的空气，避免出现烧焦、困气等成型缺陷，又不会出现飞边溢出的问题。
