塑料件注塑成型模具结构设计

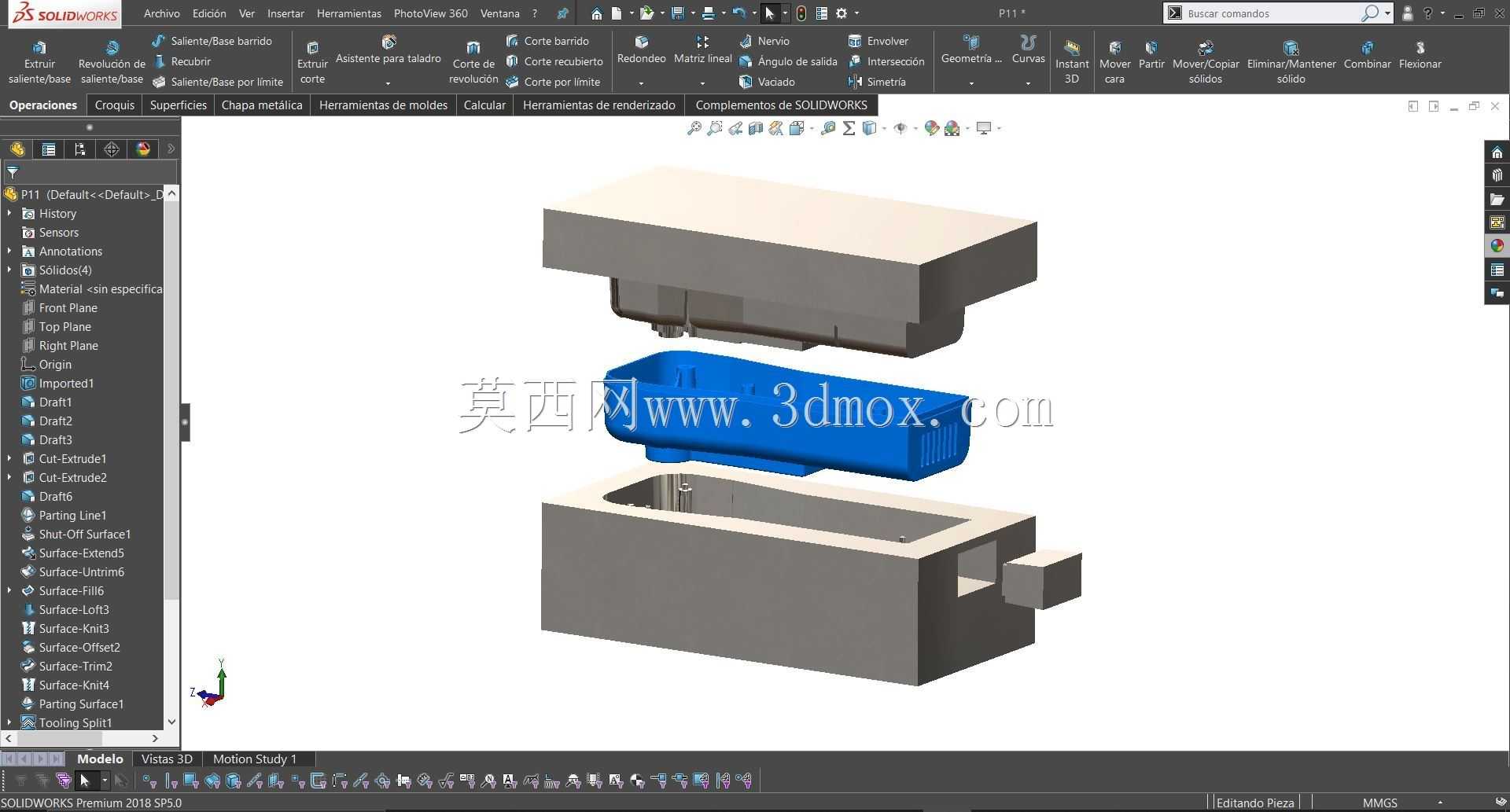

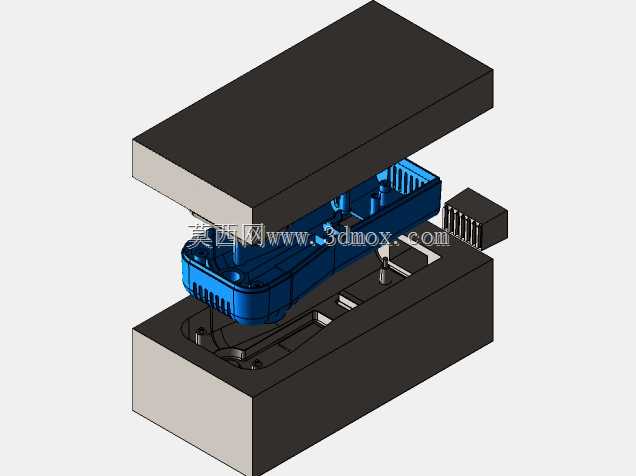

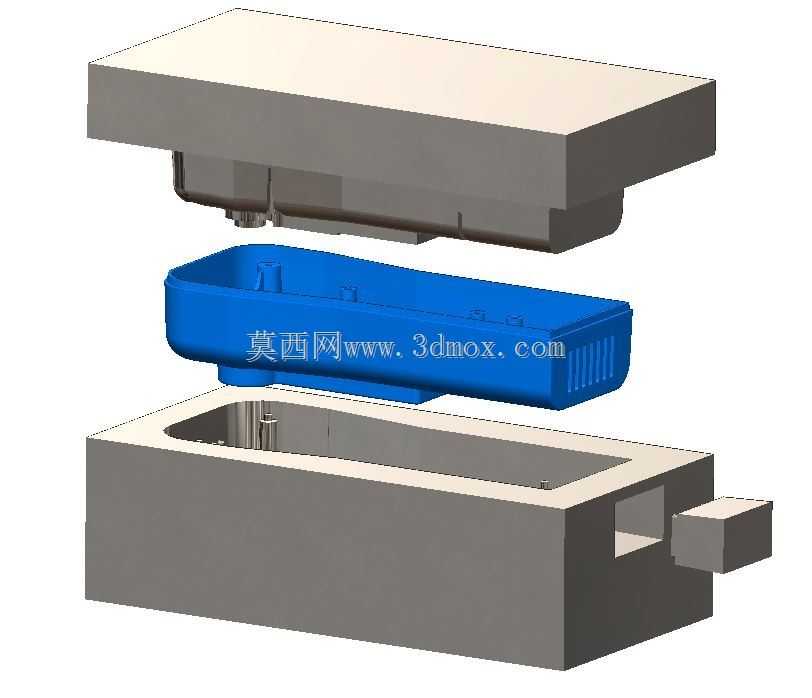

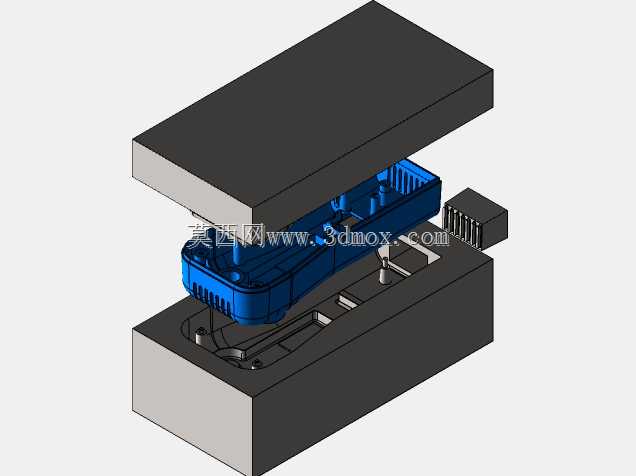

这套模具针对长条形盒状塑料制件开发，日常多见于小型电子设备外壳、收纳类塑料配件的批量注塑生产场景，对应量产场景下的卧式注塑机适配需求，模架整体采用标准两板模衍生结构，兼顾加工便利性与量产稳定性。从成型逻辑来看，制件为单侧带侧凹结构的深腔壳体，因此模具在动模侧设置了滑块式侧抽芯机构，开模过程中先完成侧型芯的横向抽离，避免顶出时侧凹结构拉伤制件表面，合模时滑块靠楔紧块锁止，承受注塑过程中型腔内部的熔融塑料压力，防止飞边产生。型腔与型芯部分采用整体式镶拼结构，相比整体式模仁，镶拼结构更便于排气槽的加工，深腔壳体注塑时容易在填充末端困气，导致制件出现缺胶、烧焦缺陷，在镶拼件的贴合面预留微米级排气间隙，可在不产生飞边的前提下顺畅排出型腔内的空气，同时镶拼件损坏后可单独更换，降低后期模具维护成本。冷却回路围绕型腔与型芯均匀排布，动模侧的型芯内部设置了隔水片式冷却水路，引导冷却水在型芯内部形成循环，带走注塑过程中传入模仁的热量，保证制件各区域冷却速率均匀，减少因冷却不均导致的翘曲变形，定模侧的型腔水路贴近型腔表面布置，缩短成型周期，提升量产效率。顶出机构采用顶杆顶出布局，顶杆位置避开制件的外观面与配合装配面，顶出力均匀分布在制件的加强筋、边缘等刚性较好的区域，防止顶出时制件出现顶白、顶穿缺陷，顶杆的配合段长度控制在合理范围，既保证顶出过程的导向精度，又避免顶杆动作卡滞。模具的安装尺寸适配常规120吨级卧式注塑机的拉杆间距、定位圈尺寸与浇口套匹配规格，定位圈与注塑机定模板定位孔采用间隙配合，保证主流道与注塑机喷嘴同轴度，浇口套内部的主流道设计成锥度结构，便于开模时主流道凝料顺利脱出。整套模具的分型面沿制件的最大轮廓线设置，贴合制件的边缘走势，分型面处设置了楔形定位结构，合模时自动校正动定模的位置偏差，避免长期量产过程中模仁错位导致制件壁厚不均，同时分型面周边设置了溢料槽，收集少量溢出的熔融塑料，防止飞边向模具外侧扩散，减少量产过程中的清理工作量。
