Robomaster赛事用RE35马克森直流减速电机

　　在Robomaster机甲大师赛事的机器人动力单元选型中，RE35系列马克森电机是应用率极高的核心动力部件，这款带直角减速输出的结构方案，主要适配云台俯仰、发射机构拨弹、小负载关节驱动这类对安装空间有转角限制的工位。从实际使用场景来看，常规直出轴电机在布置时需要额外搭配同步轮组改变传动方向，不仅会占用额外的机架安装空间，还会引入传动间隙影响控制精度，这款集成直角减速端的结构直接将输出轴方向与电机本体轴线呈90度布置，能直接贴装在碳纤维护板内侧，大幅压缩动力单元的横向占用尺寸，适配赛事机器人紧凑的内部布局要求。

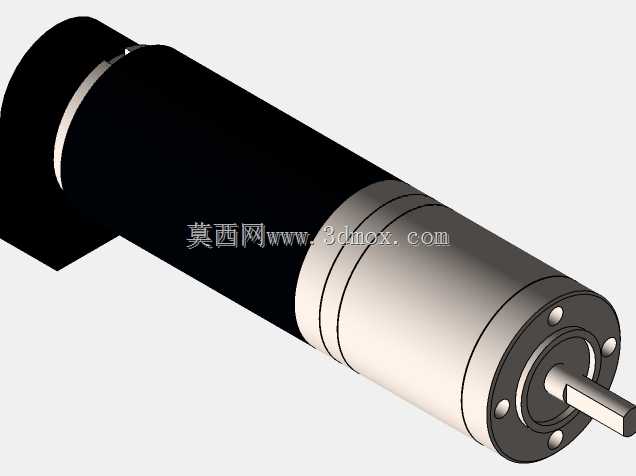

　　从功能特性上看，该款电机本体采用有刷直流设计，配合行星减速结构输出大扭矩，输出端的法兰盘预留了四个均布的安装孔位，可直接通过M3螺丝固定在2mm厚的碳纤维机架或者铝合金安装座上，不需要额外设计转接支架。建模过程中严格还原了电机本体的分段式结构：尾部的黑色端盖内置电刷组件，中间的黑色机壳是定子磁钢的封装段，前端的银色金属段是行星减速箱的壳体，最外侧的黑色法兰是输出端的安装基准，输出轴为D型切边轴，可直接与带D型孔的同步轮、摇臂过盈配合，不需要额外加工键槽，适配小负载快速拆装的赛事需求。

　　设计建模时，安装边界的还原是重点：电机本体的外径、减速段的阶梯直径、输出轴的伸出长度、安装法兰的孔位中心距都严格按照实物测绘尺寸绘制，直角转向段的过渡圆角、壳体上的装配定位槽也都做了细节还原，方便结构设计师直接将模型导入装配体做干涉检查。实际选型时，这款电机的输出转速与扭矩参数刚好覆盖赛事中1-3kg负载的驱动需求，不需要额外搭配大减速比的外置减速箱，集成式的结构也减少了装配环节的零件数量，降低机器人整体重量。在日常的工业小型自动化设备中，这类直角减速电机也常被用在小型传送带驱动、精密工位转台、医疗设备的进给机构上，对安装空间有转角限制、需要紧凑动力输出的场景都能适配。建模时对输出轴的配合公差、安装孔的位置度都做了基准标注，方便后续出工程图时直接调用，不需要重复绘制基准特征。
