步进电机角度显示装置结构设计

在实验室小剂量试剂调配、小型样件振动混匀这类需要精准控制摆动频率与转动角度的作业场景中，常规的动力输出部件往往缺乏直观的角度反馈，调试阶段需要反复外接检测设备确认输出轴转角，不仅拖慢调试节奏，也容易因为外接传感器的安装间隙带来检测误差。这款步进电机角度显示结构，直接将角度指示模块与步进电机的输出端做了集成化设计，省去了外接角度检测元件的安装步骤，在小型混匀设备、精密摆动工位的搭建中，能大幅缩短装配调试的周期。

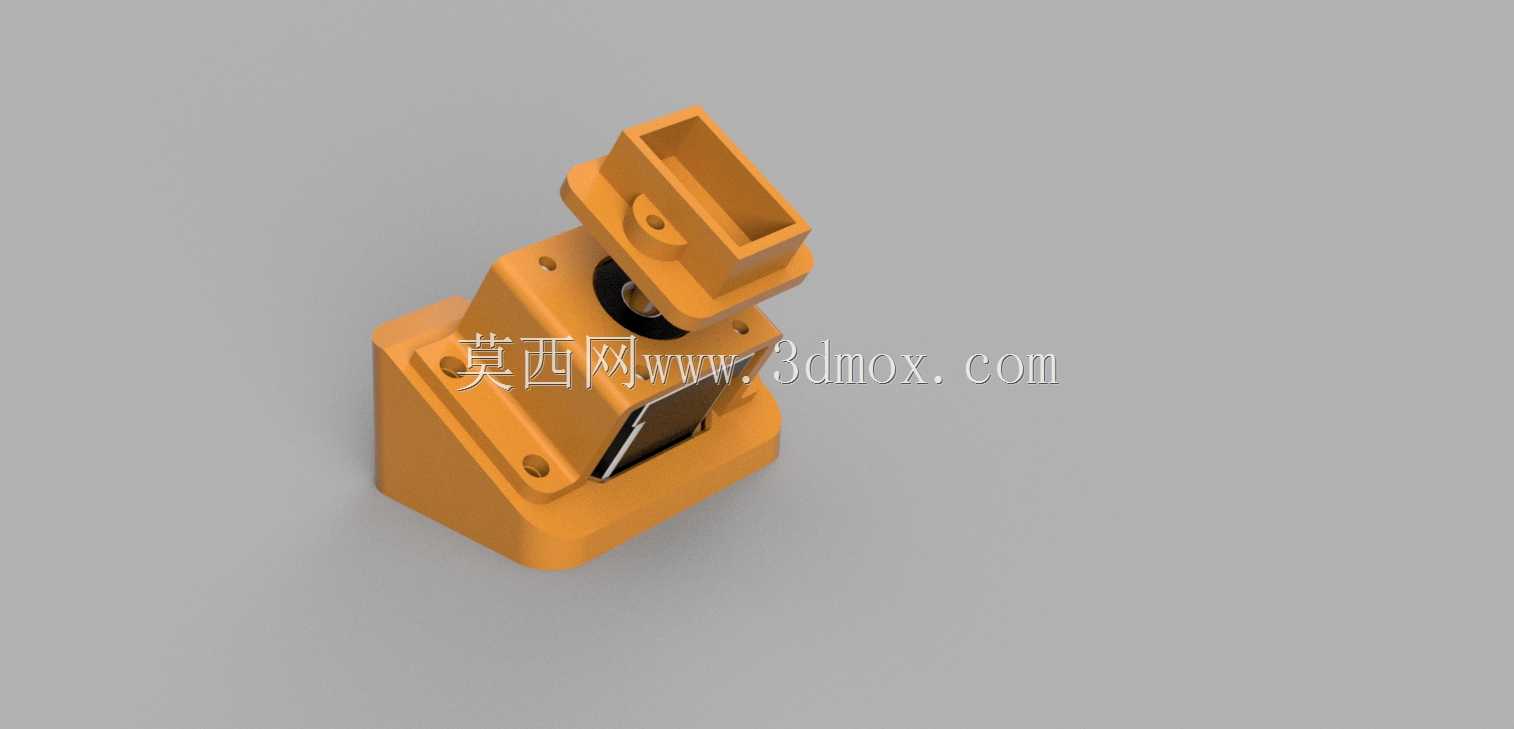

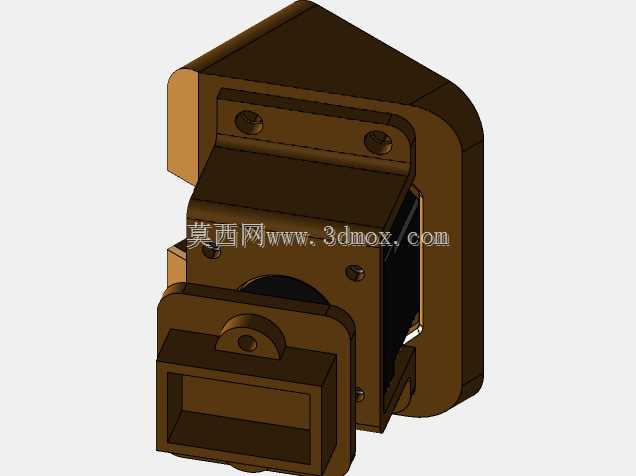

从结构设计逻辑来看，整个装置采用阶梯式的层叠安装布局，底部为带安装孔的方形基座，基座上预留的四个沉头安装孔可直接通过螺栓固定在设备安装面板上，安装孔的孔位公差按照通用机械安装标准设计，能适配多数小型实验设备、桌面型自动化工位的安装孔距，不需要额外做安装板的二次加工。基座上方的中层壳体容纳步进电机的定子与转子组件，壳体侧面预留的走线槽可直接将电机驱动线引出，避免线缆在设备内部弯折磨损，也能防止转动部件剐蹭线缆带来的安全隐患。最上层的角度显示模块直接与电机输出轴同轴连接，输出轴转动时，显示模块的指示结构会同步转动，不需要额外的传动齿轮组传递转角，从根源上消除了齿轮背隙带来的角度显示误差。

实际使用过程中，该结构可直接搭配步进电机驱动板使用，通过脉冲信号控制电机的转动角度与摆动频率，既可以实现固定角度的间歇转动，也能设置不同频率的往复摆动，适配小瓶试剂混匀、小型工件角度翻转、精密送料工位的角度对位等不同作业需求。装置的外壳采用一体式的注塑成型结构，拼接缝隙控制在0.1mm以内，能有效阻挡作业环境中的粉尘、少量液体溅入内部，在实验室、小型生产工位这类非极端恶劣的环境下可长期稳定运行。

设计阶段特意将整体的外形轮廓做了倒角处理，没有尖锐的外凸结构，安装在桌面型设备上时不会剐蹭操作人员，也能避免设备搬运过程中磕碰损坏外壳。输出轴的连接端采用标准的扁位结构，可直接搭配夹爪、摆臂、载物台等不同的执行末端，不需要额外做轴连接结构的定制加工，通用适配性较强。角度显示的刻度直接集成在上层壳体的端面，操作人员不需要额外外接显示面板，站在设备旁就能直观读取当前输出轴的转动角度，在手动调试设备工位位置、设置摆动角度参数时，能直接对照刻度完成参数校准，不需要反复通过控制系统回读角度数据，调试效率比无集成显示的步进电机组件提升近四成。
