卧式带伴热结构工业储液罐体

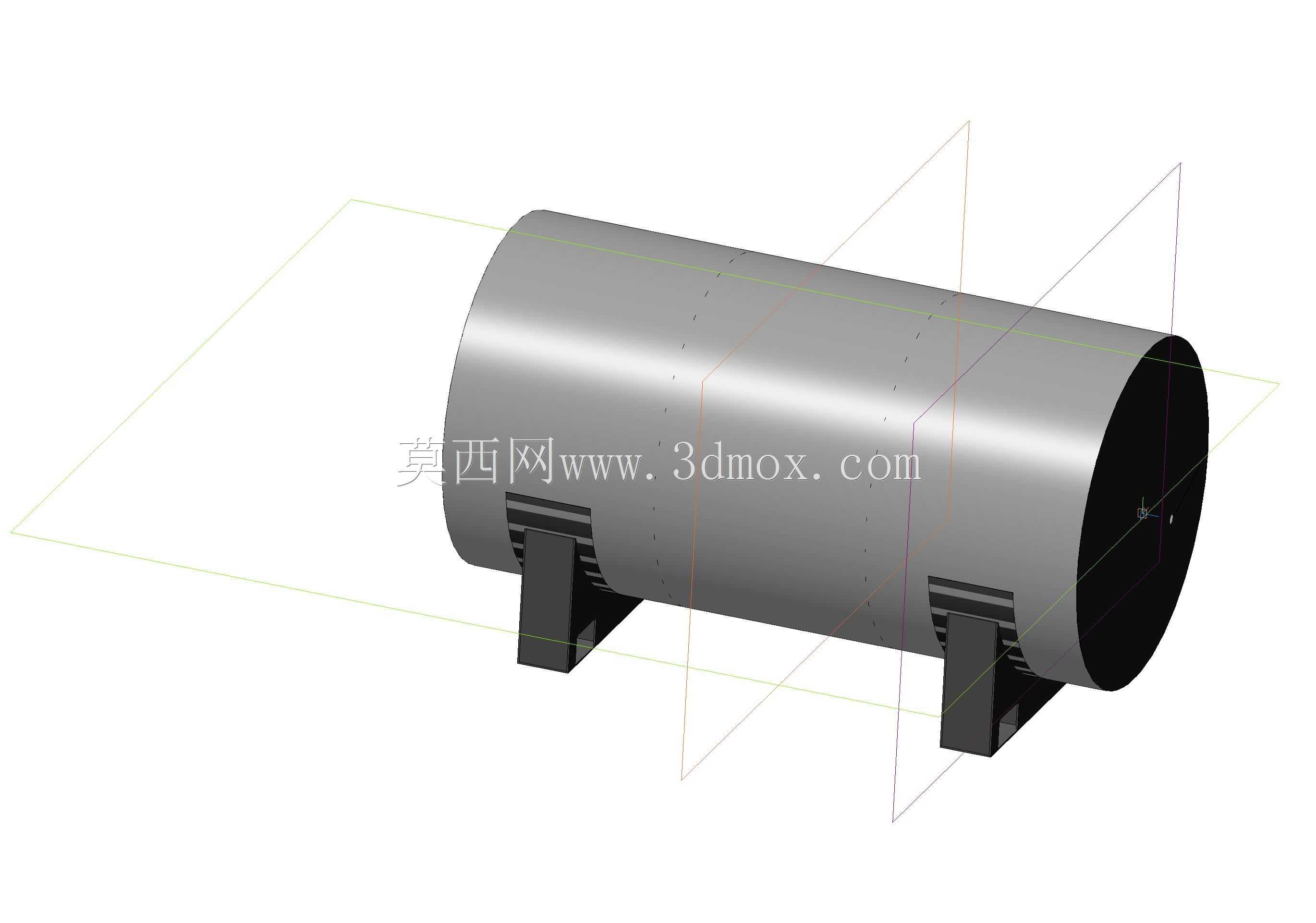

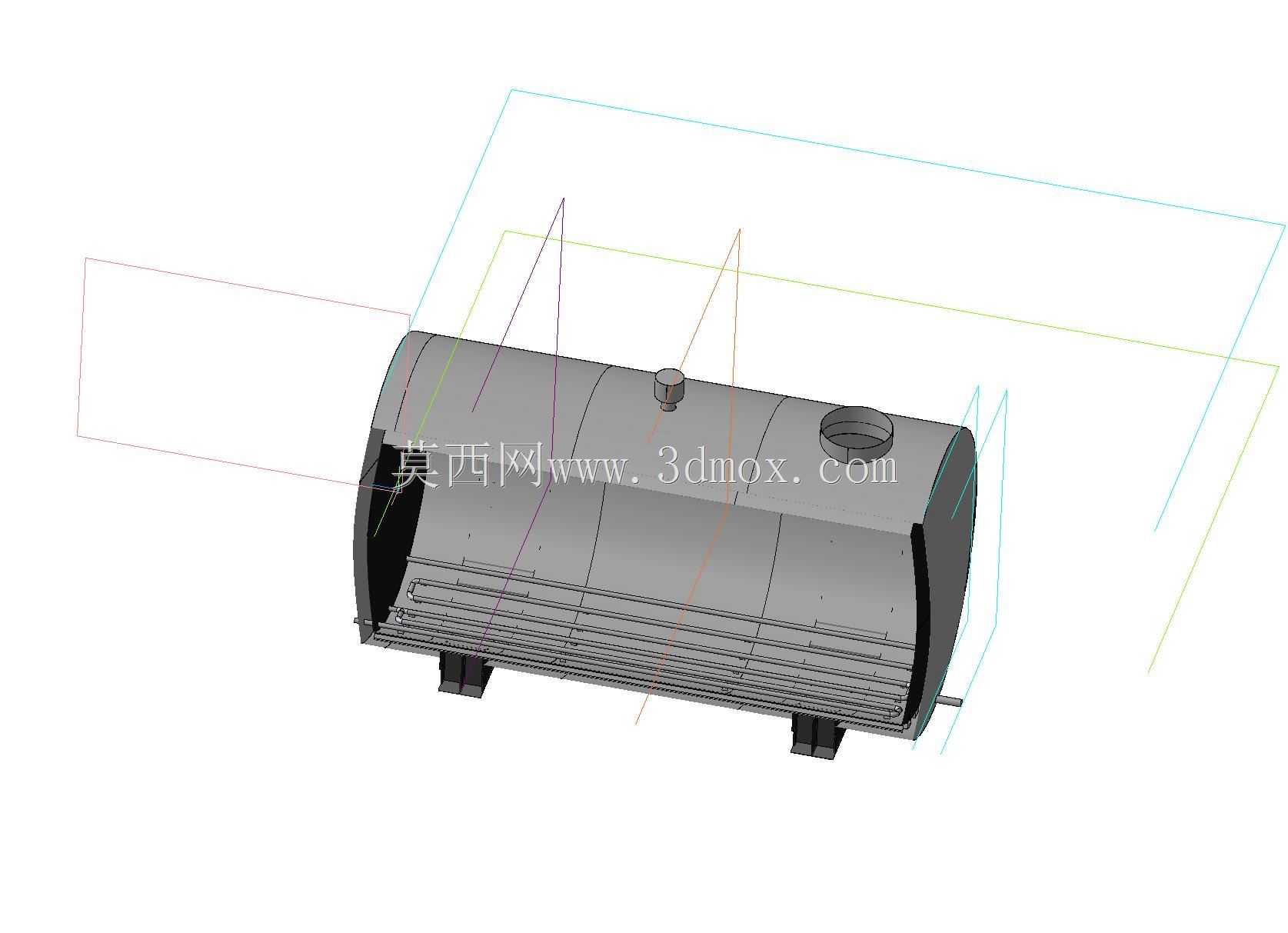

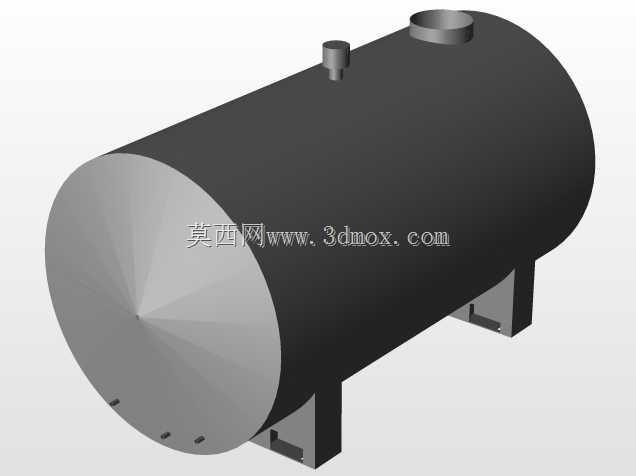

在化工、油品储运、市政水处理等领域，常温下易凝固、高粘度的介质存储一直是场站设计的核心痛点，这类介质如果在存储过程中温度下降出现结晶、粘度陡增，不仅会导致出料泵负载过载，严重时还会堵塞出料管路造成全线停工，带伴热系统的卧式储罐正是为解决这类场景的存储需求设计的。该罐体采用卧式鞍座支撑结构，相比立式储罐，卧式结构的重心更低，对场站地面承载要求更小，适合大容积介质的地面布设，鞍座的安装孔位预留了足够的螺栓调节余量，现场安装时可根据基础浇筑的实际误差微调罐体水平度，避免罐体倾斜导致的液位检测偏差、局部积液残留问题。罐体顶部设置两个不同口径的接管，大口径接管作为物料进出主通道，可匹配大流量装卸管路的快装连接，小口径接管可作为温度检测口、排气口或者备用助剂加注口，不用额外在罐体开孔破坏筒体结构强度。伴热系统的设计覆盖整个筒体与封头的外表面，可根据介质特性选择蒸汽伴热或者电伴热形式，伴热层外预留了保温层安装空间，现场施工时可直接在伴热结构外铺设保温棉与外护板，减少现场二次改造的工作量。从设计逻辑上看，筒体采用标准椭圆封头结构，相比平盖封头受力更均匀，相同承压等级下筒体壁厚可以做的更薄，降低整体设备自重，封头处的放射状加强结构可抵消内部介质静压力带来的封头形变，长期使用不会出现封头鼓胀、焊缝开裂的问题。罐体底部的鞍座采用焊接式结构与筒体连接，鞍座与筒体接触位置做了圆弧过渡处理，避免应力集中，鞍座底部的支撑板预留了地脚螺栓安装空间，安装时可配合减震垫使用，降低物料进出时的罐体振动传导。在实际选型过程中，这类带伴热的储罐可根据存储介质的凝固点调整伴热功率，比如存储重油、沥青类介质时可提升伴热温度，维持介质在合适的流动粘度，存储一般化工介质时可降低伴热功率减少能耗，罐体的液位计接口、排污口都可根据现场管路走向调整方位，适配不同场站的管路布局需求。
