多轴孔铰接式连接固定座结构设计

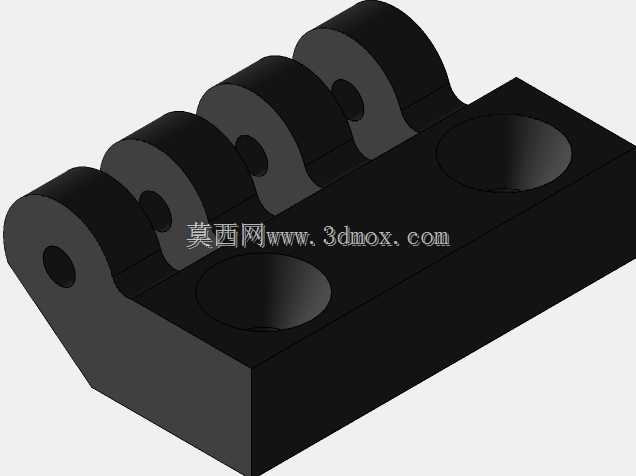

　　这类多轴孔铰接固定座，常应用在需要实现多档位铰接转动、同时承载一定径向载荷的机械连接场景中，比如小型工装夹具的开合铰接位、自动化设备侧门的多段限位连接结构、输送线侧边挡料机构的转动支座，部分小型仓储设备的活动栏板铰接位也会用到同结构的零件，相比单孔铰接座，它能通过并排的多个同轴轴孔，分散铰接销轴承受的剪切力，避免长期往复转动后销轴出现弯曲变形，也能减少铰接位的旷量，提升转动过程的稳定性。从结构设计来看，零件主体为一体式铣削成型的块状基座，基座一侧并排设置四个同轴铰接耳板，每个耳板中心加工有等直径的铰接通孔，孔位同轴度公差控制在0.02mm以内，保证穿入销轴后四个耳板受力均匀，不会出现单个耳板偏载磨损的问题；

　　基座平面上加工有两个沉头安装孔，用于穿入内六角螺栓将整个支座固定在设备安装基面，沉孔深度刚好覆盖螺栓头部，安装后螺栓头不会突出基座平面，避免干涉铰接件的转动行程。设计过程中，铰接耳板的厚度做了等厚处理，相邻耳板之间的留槽宽度匹配配套铰接件的连接耳厚度，装配时间隙控制在0.1-0.15mm，既保证转动过程无卡滞，又不会因为间隙过大出现转动晃动。安装边界方面，基座底面为全平面设计，要求安装基面的平面度公差不大于0.03mm，避免锁紧螺栓后基座出现变形，导致铰接孔同轴度超差；两个安装孔的中心距按照常用安装间距设置，适配多数型材安装面的孔位标准，不需要额外二次打孔即可完成装配。铰接孔的内壁做了倒角处理，方便销轴穿入装配，

　　同时孔口倒角能去除加工毛刺，避免装配时刮伤销轴表面镀层，长期使用过程中，这类铰接座需要定期在铰接孔位置加注润滑脂，减少耳板与销轴之间的干摩擦，避免转动时出现异响，也能延长零件的整体使用寿命。基座与铰接耳板的衔接位置做了圆角过渡，避免应力集中，在承受冲击载荷时不会在衔接位置出现断裂问题，整体材质选用常用的45号钢加工，表面做发黑处理提升防锈能力，也可以根据使用场景的防腐需求更换为不锈钢材质加工，适配潮湿工况下的使用需求。
